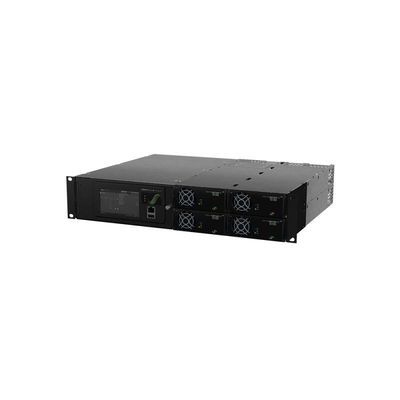

Eltek Rectiverter 2U 6kVA نظام متكامل 6 كيلو فولت أمبير تيار متردد و 4،8 كيلو واط تيار مستمر مع Smartpack R CTOR0402
التطبيقات:
يمكن استخدام النظام المتكامل للمحول 2U 19 بوصة كإخراج كبير للتيار المتردد والتيار المستمر في التطبيقات الصناعية حيث يلزم وجود 230 / 115Vac و 110 Vdc احتياطيًا.
يقتصر إجمالي طاقة الخرج لكل من AC و DC على إجمالي 8KW ، ويمكن ضبط حدود خرج التيار المتردد والتيار المستمر وفقًا للحمل المتصل ، حيث يتم تعيين حدود حمل التيار المتردد على 6kVA بحد أقصى ولحمولة DC بحد أقصى 4KW ، 8KW .
كخيارات إضافية ، يمكن توسيع القياس والإشارات على نطاق واسع باستخدام شاشة I / Q أو عُقد CAN الخاصة بالمراقبة المرنة.
هاتف جوال / لاسلكي
· LTE / 4G / WiMAX
· نظام هوائي موزع
· موجة عريضة
· محطات الراديو / المواقع الخلوية
مرافق الطاقة
· المفاتيح ذات الجهد المنخفض والعالي
المحولات والمحطات الفرعية
· التحكم والحماية
· نظام سكادا
البنية التحتية للسكك الحديدية والمترو
· التحكم والحماية
· إرسال الإشارات
البيانات الفنية:
| عارضات ازياء | 8 كيلو واط ، 230 فولتتيار متردد |
| عائلة المنتج | CIOR0402.1xxx |
| بيانات إخراج التيار المتردد | |
| الجهد (افتراضي) / (نطاق قابل للتعديل)1) | 230 فولت تيار متردد / 200-240 فولت تيار متردد |
| التردد (وضع العاكس - افتراضي) | 50 هرتز (تكيفية) |
| التردد (وضع العاكس - قابل للضبط) | 50 هرتز ، 60 هرتز أو آخر مزامنة 50/60 هرتز (تكيفية) |
| الحد الأقصى للطاقة (مستمر / حمل زائد أقل من 15 ثانية) | 4800 واط (6000 فولت أمبير) / 8000 فولت أمبير |
| الحد الأقصى الحالي (مستمر / حمل زائد <15 ثانية) | 26 ARMS / 34،8 ARMS |
| الرحلة السريعة الحالية (الحد الأقصى) (20 مللي ثانية) | 128 أمبير (6 × اسمي) |
|
ارفع (انخفاضات الجهد) (قبل التبديل إلى بطارية) |
5 مللي ثانية |
| THD | <1،5٪ عند الحمل المقاوم |
| حماية | الصمامات في L ، قابلة للتوصيل على الساخن ، مكثف |
| بيانات الإخراج DC | |
| الجهد (افتراضي) / (نطاق قابل للتعديل) | 122.5 فولت تيار مستمر / 97-145 فولت تيار مستمر |
| الطاقة (الحد الأقصى @ المدخلات الاسمية) | 4800 واط2) |
| التيار (الحد الأقصى @ VOUT ≤ 108 VDC) | 44،4 أ2) |
| المشاركة الحالية (10 - 100٪ تحميل) | ± 5٪ من الحد الأقصى للتيار من 10 إلى 100٪ تحميل |
| حماية | دليل على ماس كهربائى ، أكثر من اغلاق الجهد ، عكس القطبية والصمامات |
| ادخال البيانات | |
| جهد إدخال التيار المتردد (فصل المدى / LV) | 185-275 فولت تيار متردد / 170 فولت تيار متردد |
| تيار التيار المتردد (الحد الأقصى - يعتمد على نوع الوحدة) | 32،8-46 سلاحًا 3) |
| التردد (الافتراضي: نطاق المزامنة) | 47-53 و 57-63 هرتز |
| التردد (قابل للتعيين: نطاق المزامنة) | 47-53 هرتز أو 57-63 هرتز أو كليهما (تكيفي) |
| معامل القدرة / THD | > 0،99 عند تحميل 70٪ أو أكثر / <3،5٪ |
| DC الجهد الاسمي / النطاق الموسع4) | 102-145 فولت تيار مستمر / 90-102 فولت تيار مستمر |
| تيار DC (الحد الأقصى) | 50 أمبير / 72 أمبير أثناء الحمل الزائد (15 ثانية) |
| ميزات الإدخال |
الصمامات في L و N ، قابلة للتوصيل على الساخن ، مكثف أطراف برغي فردية لإدخال التيار المتردد 4 مم2لـ L و N & PE (مرحلة واحدة 4x) |
| خيارات | |
| التحكم والمراقبة (الوحدة الرئيسية) | Smartpack2 تاتش |
| التحكم والمراقبة (الوحدة الأساسية) | Smartpack2 أساسي أو صناعي أساسي |
| يمكن أن عقدة تحكم | شاشة الإدخال / الإخراج T2 أو Fleximonitor (مع صندوق الترحيل) |
| توزيع المكيفات | أطراف برغي فردية خرج التيار المتردد 10 مم2لـ L و N & PE (مرحلة واحدة 1x) |
| توزيع DC | اتصال DC السائبة على الترباس 2x M6 |
| مواصفات أخرى | |
| كفاءة | > 96٪ (الوضع الرئيسي) ،> 95٪ (وضع العاكس) |
| درجة حرارة التشغيل | -40 إلى +55 درجة مئوية (-40 إلى +131 درجة فهرنهايت) ، الرطوبة 5-95٪ رطوبة نسبية غير مكثفة |
| درجة حرارة التخزين | -40 إلى +85 درجة مئوية (-40 إلى +185 درجة فهرنهايت) ، الرطوبة 0-99٪ رطوبة نسبية بدون تكاثف |
| الأبعاد [العرض × العمق × الارتفاع]5) | 482 × 400 × 89 مم (2U) (19 × 15.7 × 3.5 بوصة) |
| وزن | 9،4-9،9 كجم (20،7-21،8 رطل) |
| معايير التصميم | |
| السلامة الكهربائية | EN 60950-1 ، EN 62040-1 أمان UPS |
|
EMC |
ETSI EN 300386 V2.1.1 ، FCC CFR 47 الجزء 15 EN 62040-2 EN 61000-6-1 / -2 / -3 / -4 / -5 |
|
بيئة |
ETSI EN 30019: 2-1 (فئة 1.2) ، 2-2 (فئة 2.3) و 2-3 (فئة 3.2) ظروف التشغيل العادية وفقًا للفقرة 4.2 من IEC 62040-3: 2011.يجب الإبلاغ عن ظروف التشغيل الأخرى وفقًا لـ IEC 62040-3: الفقرة 4.3 لعام 2011 متوافق مع RoHS 3 (2015/863 / EU) و WEEE (2008/98 / EC) |

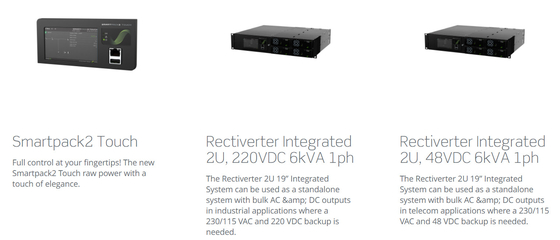

منتجات ذات صله:
حلول
نحن نقدم حلولًا كاملة بما في ذلك مسح الموقع ، واقتراح خطة احترافية وفقًا لطلب العميل ، والدعم الفني ، وخدمة الصيانة لشركات الاتصالات داخل وخارج الصين.لدينا فريق كفء وشبكة من الشركاء الموثوق بهم حول العالم.
التعليمات :
1. كيف الجودة؟
ج: جميع المنتجات قبل الشحن هي محاكاة لسيناريوهات الاستخدام والتحميل والحمل الكامل واختبار المشاركة الحالية لضمان جودة المنتج.
2. ما هو الحد الأدنى لكمية الطلب؟
ج: لا يوجد حد أدنى لكمية الطلب ، ويمكن أيضًا القيام بذلك.الاختلاف الوحيد هو السعر والجدول الزمني.
3. هل يمكنك تقديم شركتك؟
ج: أنا فخور جدا.سأرسل لك وثيقة مقدمة الشركة لاحقًا لإعطائك مقدمة أكثر شمولاً ومباشرةً لمعلومات شركتنا.
4. ما هي مزايا شركتك؟
ج: المخزون الكافي ، وضمان التوريد للتجديد اللاحق للإمداد ، مرن يقدم حسب الاحتياجات المختلفة للعملاء ، مع تقديم حلول مختلفة.
5. هل يمكنني إرسال عينات؟ أبلغني مع السعر؟
ج: يمكنك إرسال عينات ، تخضع العينات لفخر كبير ، ويجب أن تتحمل الشحن.
6. كيف تتعامل شركتك مع مشكلة الجودة؟
ج: تقوم شركتنا بهذه الصناعة منذ ما يقرب من 10 سنوات.لديها بالفعل سمعة معينة.سنقوم بتحليلها بعناية.إذا كانت هذه مشكلة الجودة لدينا بالفعل ، يمكنك أن تطمئن إلى أنها ستقوم بأشياء وفقًا لاتفاقية العقد ولن تسمح لك أبدًا بأي شيء بعد القلق ، فسيكون فريق الخدمة لدينا سعيدًا بخدمتك.
7 دبليوقبعة أبوهل الجودة؟
ج: أصلي 100٪ مع عبوة جديدة.سنختبر كل عنصر قبل نشره للتأكد من أن كل عنصر بجودة جيدة.
8 حكم عدد الأشهر للضمان؟
ج: ضمان الجودة لمدة سنة واحدة
9كيف يتم التعامل مع أي سلع ذات جودة رديئة؟
ج: يمكن إرسال البضائع عن طريق رسوم البريد الخاصة بنا لأي منتجات ذات جودة سيئة خلال فترة الضمان.
