Eltek الأعلاف السائبة الصناعية Telecom Power IBF AC / DC مع 24-220 VDC بإخراج 2KW-16KW نظام الطاقة (الجزء رقم: CIO20405.xxx
19 بوصة نظام امدادات الطاقة الأساسية
تم تصميم وحدة التغذية السائبة الصناعية (IBF) للأنظمة ذات خرج 24-220VDC ، من 2-16KW طاقة الإخراج.
تم بناء نواة الطاقة حول مكبرات الصوت Flatpack2 ، وهي مصممة لتطبيقات مثل المفاتيح الكهربائية والاتصالات وأنظمة الإضاءة والإنذار في حالات الطوارئ ،
تصميمها الصغير وتركيبها البسيط يجعلها حزمة إمداد طاقة قوية مقاس 19 بوصة.
يمكن استخدام وحدة IBF كنظام مستقل أو كوحدة متكاملة في أنظمة IBB مع مقومات Flatpack2.
دلائل الميزات:
• تصميم مضغوط
• بسيطة التركيب
• 85-300 VAC INPUT
• منزل ما يصل إلى 8 مقومات
• 2-16 كيلو واط الإخراج
• إخراج الأعلاف السائبة
• الحد الأقصى 300 أمبير تيار مستمر
• شاشة TFT رسومية مقاس 3.2 بوصة
• إيثرنت لجهاز التحكم عن بعد
• بروتوكول SNMP مع الفخاخ
• 6 مخرجات مرحل رقمي
• 6 إدخالات رقمية
• الامتثال العالمي
• حاصل على براءة اختراع التكنولوجيا
التطبيقات
مرافق الطاقة
• المفاتيح الكهربائية ذات الجهد المنخفض والعالي
• المحولات والمحطات الفرعية
• توليد وتوزيع الطاقة
• التحكم والحماية
• نظام سكادا
• معدات الاتصال
البنية التحتية للسكك الحديدية والمترو
• التحكم والحماية
• إرسال الإشارات
• أنظمة السلامة
هاتف جوال / لاسلكي
• LTE / 4G / WiMAX
• نظام الهوائي الموزع
• موجة عريضة
• محطات الراديو / المواقع الخلوية
البيانات الفنية:
| المواصفات الفنية | ||||||
| نموذج | IBF-AC / DC-1PR-Std.Basic | IBF-AC / DC-2PR-Std.Basic | IBF-AC / DC-1PR-Ind.Basic | IBF-AC / DC-2PR-Ind.Basic | ||
| رقم القطعة | CIO20405.xxx | CIO20806.xxx | CIO20405.xxx | CIO20806.xxx | ||
| ادخال البيانات | ||||||
| مجال الجهد الكهربائي) | 85 - 300 تيار متردد | |||||
| حماية الطفرة | فئة OVP 2 | |||||
| شبكة حماية مدخلات التيار المتردد | 3 * 25 أمبير MCB (قطب واحد) | 3 * 40 أمبير MCB (قطب واحد) | 3 * 25 أمبير MCB (قطب واحد) | 3 * 40 أمبير MCB (قطب واحد) | ||
| شبكة تكنولوجيا المعلومات لحماية مدخلات التيار المتردد | 1 * 32 أمبير MCB (ثلاثة أقطاب) | 1 * 63 أمبير MCB (ثلاثة أقطاب) | 1 * 32 أمبير MCB (ثلاثة أقطاب) | 1 * 63 أمبير MCB (ثلاثة أقطاب) | ||
| حماية المدخلات في المقومات | الصمامات الفردية في وحدات المعدل | |||||
| اتصال |
طرف المسمار الفردي 6 مم2 طرف المسمار PE ، بحد أقصى 6 مم2وعروة كابل M5 مباشرة إلى الهيكل |
|||||
| بيانات الناتج | ||||||
| الجهد (افتراضي) | 24-125 فولتالعاصمة | 24-220 فولت تيار مستمر | ||||
| الطاقة (الحد الأقصى) @ المدخلات الاسمية | 8000 واط | 16000 واط | 8000 واط | 16000 واط | ||
| الحالي (الحد الأقصى) @ المدخلات الاسمية | راجع الصفحة السابقة أو ورقة بيانات Flatpack2 القابلة للتطبيق | |||||
| إخراج غير محمي غير محمي | • | |||||
| الناتج المجمع للاتصال | الترباس M8 | |||||
| بنيت في تحويل البطارية | • | |||||
| حماية الإخراج في المقومات | حجب أو FET أو الصمامات ، وإثبات ماس كهربائى وحماية درجات الحرارة العالية | |||||
| التحكم والمراقبة | ||||||
| وحدة المراقبة | نظام التحكم Smartpack 2 مع Standard Basic | نظام التحكم Smartpack 2 مع الأساسي الصناعي | ||||
| العملية المحلية | العرض والمفاتيح ، واجهة الويب عبر متصفح قياسي | |||||
| تشغيل عن بعد | WebPower (واجهة WEB وبروتوكول SNMP والبريد الإلكتروني) | |||||
| مرحلات الإنذار (التوصيل: مشبك ≤ 1.5 مم2) | 6 × جهات اتصال خالية محتملة (NO ، NC ، C) [Max 75 VDC / 1،0 A] | |||||
| مرحلات الإنذار (التوصيل: مشبك ≤ 1.5 مم2) | - | 3 × جهات اتصال خالية محتملة (NO ، NC ، C) [Max 300 VDC / 0،1 A] | ||||
| ادخالات رقمية | 6x NO / NC | |||||
| مودبوس | TCP / IP | TCP / IP و RTU | ||||
| منافذ الاتصال | منفذ RJ45 | RJ45 ، RS232 ، RS485 | ||||
| قياسات تناظر البطارية | - | • | ||||
| القياسات الحالية | المعدل والبطارية وتحميل التيار | |||||
| إنذار | إنذارات الجهد المنخفض والعالي (المستويات الثانوية والرئيسية) إنذار خطأ الأرض ، إنذار درجة الحرارة ، إنذار انقطاع مدخل التيار المتردد ، إنذار قاطع الحمل والبطارية وأكثر من ذلك بكثير | |||||
| المواصفات الأخرى | ||||||
| عزل |
3.0 كيلو فولت تيار متردد - المدخلات والمخرجات 1.5 كيلو فولت تيار متردد - مدخل إلى الأرض 0.5 كيلو فولتالعاصمة- الإخراج إلى الأرض (1.5 كيلو فولت تيار مستمر لمعدلات 110 و 220 فولت) |
|||||
| درجة حرارة التشغيل | -40 إلى + 45 درجة مئوية (-40 إلى +113 درجة فهرنهايت) ، الرطوبة 5 - 95٪ رطوبة نسبية غير مكثفة ، معدلات إزالة طاقة الإخراج عند درجة حرارة عالية ، انظر ورقة البيانات للمعدل القابل للتطبيق | |||||
| درجة حرارة التخزين | -40 إلى + 85 درجة مئوية (-40 إلى +185 درجة فهرنهايت) ، الرطوبة 0-99٪ رطوبة نسبية غير مكثفة | |||||
| الأبعاد [WxDxH] | 482 * 432 * 222 مم (5U) | 482 * 432 * 267 ملم (6U) | 482 * 432 * 222 مم (5U) | 482 * 432 * 267 ملم (6U) | ||
| الوزن (بدون مقومات) | 17 كجم | 16 كجم | 17 كجم | 16 كجم | ||
| معايير التصميم | ||||||
| السلامة الكهربائية | EN 60950-1 | |||||
| EMC |
ETSI EN 300386 V.1.6.1 EN 61000-6-1 / -2 / -3 / -4 / -5 (حسب الوحدة) |
|||||
| بيئة | ETSI EN 3001019 ، ETSI EN 300132-2 | |||||

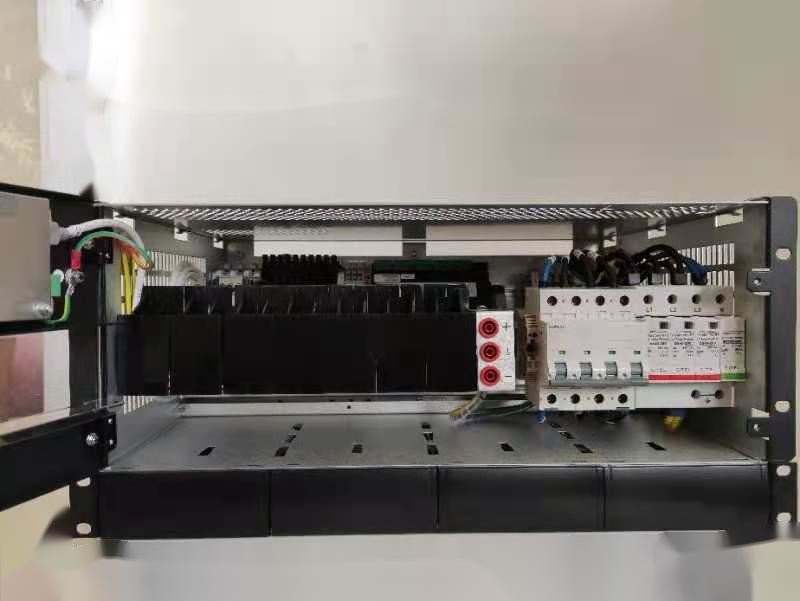

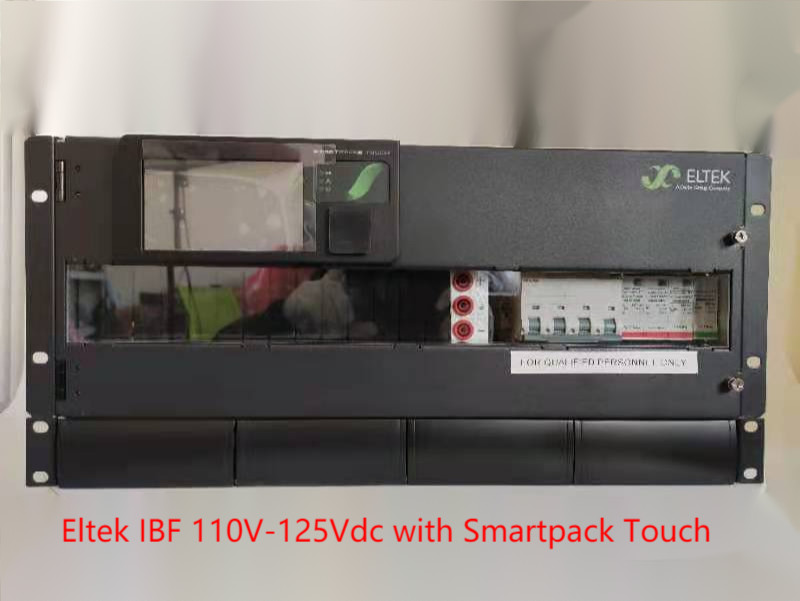

منظر أمامي:
حلول
نحن نقدم حلولًا كاملة بما في ذلك مسح الموقع ، واقتراح خطة احترافية وفقًا لطلب العميل ، والدعم الفني ، وخدمة الصيانة لشركات الاتصالات داخل وخارج الصين.لدينا فريق كفء وشبكة من الشركاء الموثوق بهم حول العالم.
التعليمات :
1. كيف الجودة؟
ج: جميع المنتجات قبل الشحن عبارة عن سيناريوهات استخدام محاكاة وتحميل وتحميل كامل واختبار المشاركة الحالية لضمان جودة المنتج.
2. ما هو الحد الأدنى لكمية الطلب؟
ج: لا يوجد حد أدنى لكمية الطلب ، ويمكن أيضًا القيام بذلك.الاختلاف الوحيد هو السعر والجدول الزمني.
3. هل يمكنك تقديم شركتك؟
ج: أنا فخور جدا.سأرسل لك وثيقة مقدمة الشركة لاحقًا لأعطيك مقدمة أكثر شمولاً ومباشرةً لمعلومات شركتنا.
4. ما هي مزايا شركتك؟
ج: جرد كافٍ ، وضمان التوريد للتجديد اللاحق للإمداد ، مرن يقدم وفقًا لاحتياجات العملاء المختلفة ، مع تقديم حلول مختلفة.
5. هل يمكنني إرسال عينات؟ أبلغني مع السعر؟
ج: يمكنك إرسال عينات ، تخضع العينات لفخر كبير ، ويجب أن تتحمل الشحن.
6. كيف تتعامل شركتك مع مشكلة الجودة؟
ج: تقوم شركتنا بهذه الصناعة منذ ما يقرب من 10 سنوات.لديها بالفعل سمعة معينة.سنقوم بتحليلها بعناية.إذا كانت هذه مشكلة الجودة لدينا بالفعل ، يمكنك أن تطمئن إلى أنها ستقوم بأشياء وفقًا لاتفاقية العقد ولن تسمح لك أبدًا بأي شيء بعد القلق ، فسيكون فريق الخدمة لدينا سعيدًا بخدمتك.
7 دبليوقبعة أبوهل الجودة؟
ج: أصلي 100٪ مع عبوة جديدة.سنختبر كل عنصر قبل نشره للتأكد من أن كل عنصر بجودة جيدة.
8 حكم عدد الشهور للضمان؟
ج: ضمان الجودة لمدة سنة واحدة
9كيف يتم التعامل مع أي سلع ذات جودة رديئة؟
ج: يمكن إرسال البضائع عن طريق رسوم البريد الخاصة بنا لأي منتجات ذات جودة سيئة خلال فترة الضمان.
