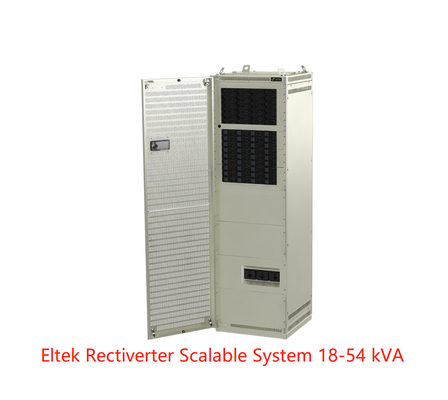

نظام Eltek Rectiverter الداخلي النظام القابل للتوسع 18-54 كيلو فاي مع مدخل A & B ، AC اختياري ((CIEJ3642.xxxx))
يوفر نظام Rectiverter الداخلي القابل للتوسع طاقة احتياطية لحملات 400 VAC ثلاثية المراحل أو 230 VAC ذات المراحل الواحدة ، و 48 VDC للحملات المتواصلة وشحن البطارية.
يوفر نظام Rectiverter الداخلي القابل للتوسع طاقة بديلة من التيار المتردد لتحميلات 400 VAC ثلاثية المراحل أو 230 VAC ذات المراحل الواحدة ، و 48 VDC للشحن البطارية والحملات DC الاختيارية
في تركيبة مع مدخل B الاختياري (مدخل AC مزدوج) يلغي الحاجة إلى ATS التقليدية (مفتاح النقل التلقائي).حيث التبديل من مدخل A إلى B ،هي عملية سلسة دون انقطاع على حمولة التيار المتردد.
عندما يتم تكوينه مع مدخل ثنائي للتيار المتردد للاستخدام كـ AC UPS ، يتم تصنيفه على أنه - VFI SS 111 وفقًا لمعيار EN 62040-3
المعلمات:
| النماذج / معلومات الطلب | 54 kVA + 72 kW مدخل B | ||
| عائلة المنتجات | CIEJ3642.xxxx | ||
| بيانات النتيجة التيار المتردد | |||
| الجهد (المعيار الافتراضي) / (المدى القابل للتعديل) 1) | 400 VAC 3 مرحلة (Y) / 346-415 VAC | ||
| التردد (الوضع الافتراضي للمحول) | 50 هرتز (تكيفي) | ||
| التردد (وضع عاكس قابل للتعيين) | 50 هرتز، 60 هرتز أو آخر 50/60 هرتز تم مزامنتها (تكييفية) | ||
| أقصى قدر من الطاقة (متواصلة / فائقة الحمل (< 15s) | 432 كيلوواط (54 كيلوواط) / 72 كيلوواط | ||
| الحد الأقصى للتيار/المرحلة (متواصلة/مفرطة الحمل (<15 ثانية) | 78ARMS / 104,4ARMS | ||
| التيار الحالي (الحد الأقصى) الزيارة السريعة/المرحلة (20ms) | 380A (6 × الاسمية) | ||
| انتظار (انخفاضات الجهد) (قبل التبديل إلى البطارية) | > 5 ms @ 43,2 kW الحمل | ||
| THD | < 1.5٪ عند الحمل المقاوم | ||
| خصائص الإخراج |
وحدة: فيوز في L و N ، قابلة للتوصيل الساخن 100 A MCCB ، AC الخروج محطات المسمار الفردية 70 مم2 لL1-L3 ، N & PE |
||
| بيانات النتيجة المباشرة | |||
| الجهد (الوضع الافتراضي) / (المدى القابل للتعديل) | 53.5 VDC / 43 - 58 VDC | ||
| السلطة (الحد الأقصى للدخول @ الاسمية) | 43،2 كيلوواط 2) | ||
| التيار (الحد الأقصى @VOUT ≤ 48 VDC) | 900 A 2) | ||
| وقت الإنتظار، أقصى قدرة إخراج | > 10ms؛ VOUT > 41 VDC | ||
| خصائص الإخراج |
مضاد لقطع قصير، فوق الجهد إيقاف اتصال المدخلات / المخرجات من البطارية إلى المسمار M10 |
||
| بيانات الإدخال | |||
| التيار التيار الرئيسي الجهد الدخالي ((3 مرحلة Y) | 320-475 VAC، | ||
| التيار المتردد/المرحلة ((بجهد الخروج الاسمي) (اعتمادا على نوع الوحدة) | 92-138 ARMS 4) | ||
| التردد (الوضع الافتراضي: نطاق التزامن) | 47-53 و 57-63 هرتز | ||
| التردد (يمكن تعيينه: نطاق مزامنة) | 47-53 هرتز، 57-63 هرتز أو كلاهما (تكييفي) | ||
| عامل الطاقة / THD | > 0.99 عند 50٪ من الحمل أو أكثر / < 3.5% | ||
| الجهد المباشر الاسمي / النطاق الممتد (بدون زيادة في الحمل) 3) | 45 - 58 VDC / 40 - 45 VDC | ||
| التيار المستمر (الحد الأقصى) | 1152 A / 1620 A أثناء الحمل الزائد (15s) | ||
| خصائص المدخلات |
وحدة: الضامن في L و N ، قابلة للشحن الساخن ، Varistor ، قابلة للشحن الساخن 160 A MCCB ، مدخل AC محطات المسمار الفردية 70 مم2 لL1-L3 ، N & PE |
||
| خيارات محطم الشحن المتردد والبطارية | مفكّك البطارية | محطم الحمل المتردد | |
| التكوينات المحتملة (كسر القطب) | 2 * 1600 A (4 * حامل TPS 2 800-1600 A) | - | |
| التكوينات المحتملة (كسر القطب) | 4 * 600 A (8 * حامل TPS 00 250-600 A) | - | |
| التكوينات المحتملة (كسر القطب) | 2 * 600 A (4 * حامل TPS 00 250-600 A) | 2 * 600 A (4 * حامل TPS 00 250-600 A) | |
| الخيارات | |||
| B- أقصى طاقة الدخول (مع FP2 HE ، 3 كيلوواط مُصحح) | 72 كيلوواط | ||
| مفتاح التحويل اليدوي | 2*160 A | ||
| LVBD (قطب واحد) | 1800 A | ||
| مواصفات أخرى | |||
| الكفاءة | > 96٪ (الوضع الرئيسي (AC/AC و AC/DC) ، > 94٪ (وضع العاكس (DC/AC)) | ||
| فئة الحماية | IP 20 | ||
| درجة حرارة العمل | -40 إلى +55 درجة مئوية (-40 إلى +131 درجة فهرنهايت) ، الرطوبة 5 - 95% RH غير مكثفة | ||
| درجة حرارة التخزين | -40 إلى +85 درجة مئوية (-40 إلى +185 درجة فهرنهايت) ، الرطوبة 0 - 99% RH غير مكثفة | ||
| الأبعاد [WxDxH] / الوزن | 600 × 600 × 2000 ملم (23,7 × 23,7 × 78,8 ′′) / 300 كجم (1100 رطلاً) | ||
| معايير التصميم | |||
| السلامة الكهربائية | EN 60950-1، EN 62040-1 سلامة UPS | ||
| الكهرومغناطيسي |
ETSI EN 300 386 فولت.1.6.1، FCC CFR 47 الجزء 15 EN 61000-6-1 /-2/-3/-4, EN 62040-2 |
||
|
البيئة |
ETSI EN 300 019: 2-1 (الطبقة 1.2) ، 2-2 (الطبقة 2.3) يجب أن تكون ظروف التشغيل العادية وفقاً لـ IEC/EN 62040-3:2011 الفقرة 4.1 RoHS (2011/65/EU) و WEEE (2002/96/EC) |
||
|
1) نطاقات الجهد الخارجي التي تم تكوينها في المصنع ولديها مفاتيح فردية في الهيكل العلوي 3) 40 - 45 VDC: انخفاض في الأداء - لا زيادة في الطاقة وزيادة في الجهد THD على مخرج AC. |
2) تحميل التيار المتردد له الأولوية.متاحةتعتمد قوة الخروج والتيار المتردد على الحمل الفوري المتردد وجهد المدخل المتردد؛ أي ما لا يزيد عن 28،8 كيلوواط/600 أيه عند الطاقة المترددة الكاملة والدخول الاسمي لـ 230 فاكس. 4) إذا تم سحب الجهد المباشر إلى أقل من 43 فولت قد يزيد تيار المدخل فوق هذا المستوى |
||

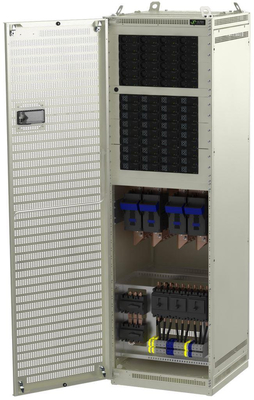

الخيار 1
الخيار 2
* مجلس الوزراء Rectiverter الداخلية مع تغذية AC وDC في خزانة واحدة
