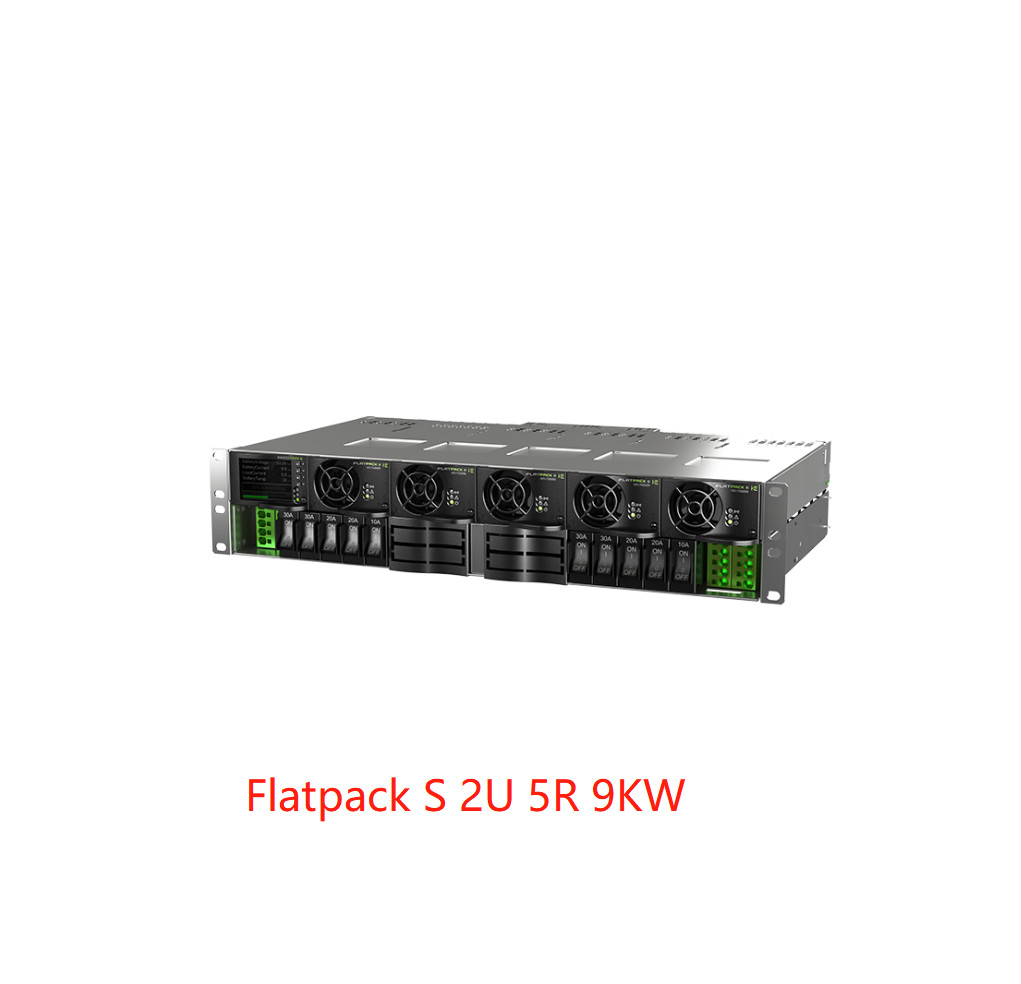

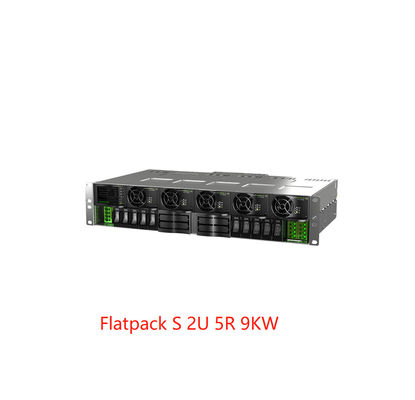

إلتيك Flatpack S 2U ارتفاع 9KW مع Flatpack S 48/1800HE 150A (CTOS0502.nnnn)
هذا النظام الصغير ذو الكثافة الكثيفة يعتمد بحتة على مفاتيح ومستقيمات قابلة للتوصيل ويمكن تكوينها بسهولة لتناسب التطبيق المطلوب ، حتى في الميدان.مزيج من Flatpack S HE المنسق و Smartpack S وحدة التحكم، عملية موثوقة وصديقة للبيئة.
عمقها الضحل يجعلها مناسبة لمعظم الخزانات و ممتازة كوحدة استبدالعائلة Flatpack S هي مفتاح الاحتياجات المستقبلية.
النظام الكامل
أنا مراقب SmartpackS
l محاكيات عالية الكفاءة
توزيع البطارية
توزيع الحمل
عمق النظام 270 ملم
ارتفاع 1 2U
l محكّمات قابلة للتوصيل الساخنة
وحدة تحكم قابلة للتوصيل
l التحكم المتقدم والمراقبة من خلال منفذ إثيرنت
* 4 مواقع كبيرة لقطع البطارية والحمولة
توزيع 10 × 30AMCB
إدخال الجهاز من الأمام
l LVBD
l LVLD (اختياري)
المعلمات:
| النموذج | 2BB + 2LB | 2BB + 2LB LVLD | 4BB | |||||
|
رقم الجزء (نظام طاقة الاتصالات المهيأ) |
CTOS0502. | CTOS0502. | CTOS0502. | |||||
| بيانات الإدخال | ||||||||
| الجهد (المدى) | 85 إلى 305 VAC (45 ∼66 هرتز) / 85 إلى 250 VDC | |||||||
| الحد الأقصى للتيار | 21 ARMS | |||||||
| تكوين الأجهزة الرئيسية | 3 × مرحلة واحدة | |||||||
| الاتصال | الاتصال الخلفي على موصلات فاستون (6.3 ملم) | |||||||
| بيانات الناتج | ||||||||
| الجهد الاسمي | -48 VDC | |||||||
| الحد الأقصى للتيار CE | 150 ميلادي | |||||||
| الحد الأقصى للتيار UR (التيار UL معترف به) | 100 سنة بعد الميلاد | |||||||
| توزيع البطارية | ||||||||
| الـ LVBD | افتراضية | |||||||
| أجهزة إيقاف التشغيل (قيمة أقصى) | 2x 80 A | 2x 80 A | 4 × 80 A | |||||
| الاتصال | الاتصال الخلفي على M6 الدبابيس، 25 ملم مربع أقصى | |||||||
| توزيع الحمل | ||||||||
| LVLD (على المكسرات الكبيرة) | لا | افتراضية | لا | |||||
| أجهزة التقطيع الكبيرة (قيمتها القصوى) | 2x 80 A | 2x 80 A | لا | |||||
| أجهزة التوصيل الكبيرة | الاتصال الخلفي على M6 الدبابيس، 25 ملم مربع أقصى | |||||||
| أجهزة التقطيع الصغيرة (تسمية أقصى) | 10 × 30 A 1) | |||||||
| عواطف التوصيل | وصلة الأمامية محطات الدفع ، 6 ملم مربع كحد أقصى | |||||||
| الرقابة والمراقبة | ||||||||
| الحزمة الذكية S | 6x المدخلات / المخرجات و Ethernet 2) | |||||||
| مواصفات أخرى | ||||||||
| الأبعاد (W / H / D) | 19 ′′ / 2U / 270 ملم (بما في ذلك غطاء الطرف الخلفي) | |||||||
| الوزن (بدون جهاز التحكم، والمستقيمات والكاسحات) | 6.3 كجم [13.88 رطلاً] | |||||||
| التثبيت | 19 عقدة التدفق | |||||||
| الترميز (يمنع خلط الجهد الخارجي) | مشفرة لـ Flatpack S 48 V / 1000 W & 1800 W | |||||||
| معايير التصميم | ||||||||
| السلامة الكهربائية | UL60950-1 / EN60950-1 | |||||||
| الكهرومغناطيسي |
المعيار ETSI EN 300 386 v1.6.1 EN 61000-6-1 (صناعة المناعة الخفيفة) EN 61000-6-2 (صناعة المناعة) معيار EN 61000-6-3 + A1 (صناعة الضوء) EN 61000-6-4 + A1 (صناعة الانبعاثات) |
|||||||
| البيئة |
ETS 300 019-2-1 فئة 1.2 ETS 300 019-2-2 فئة 2.3 ETS 300 019-2-3 فئة 3.2 ظروف التشغيل العادية وفقاً لمادة 62040-5-3:2016 من معيار IEC.2ظروف تشغيل أخرى وفقاً لـ IEC 62040-5-3:2016 الفقرة 4.3، يجب أن تنصح |
|||||||
|
1) كل فرع مفصل (5 مفصلات إطار B) مع تقييم أقصاه 80 A في المجموع 2) انظر ورقة بيانات Smartpack S 3) مساحة 30 ملم في الأمام والخلف من النظام مطلوبة لتدفق الهواء السليم |
||||||||
