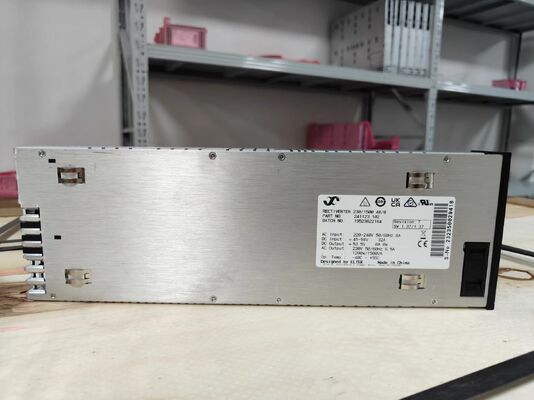

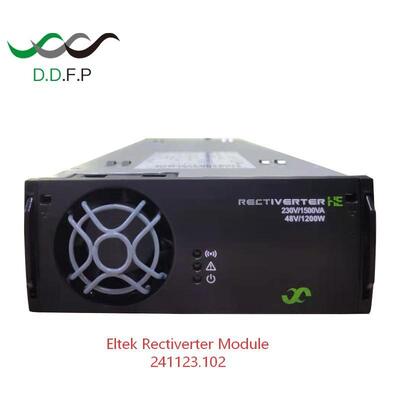

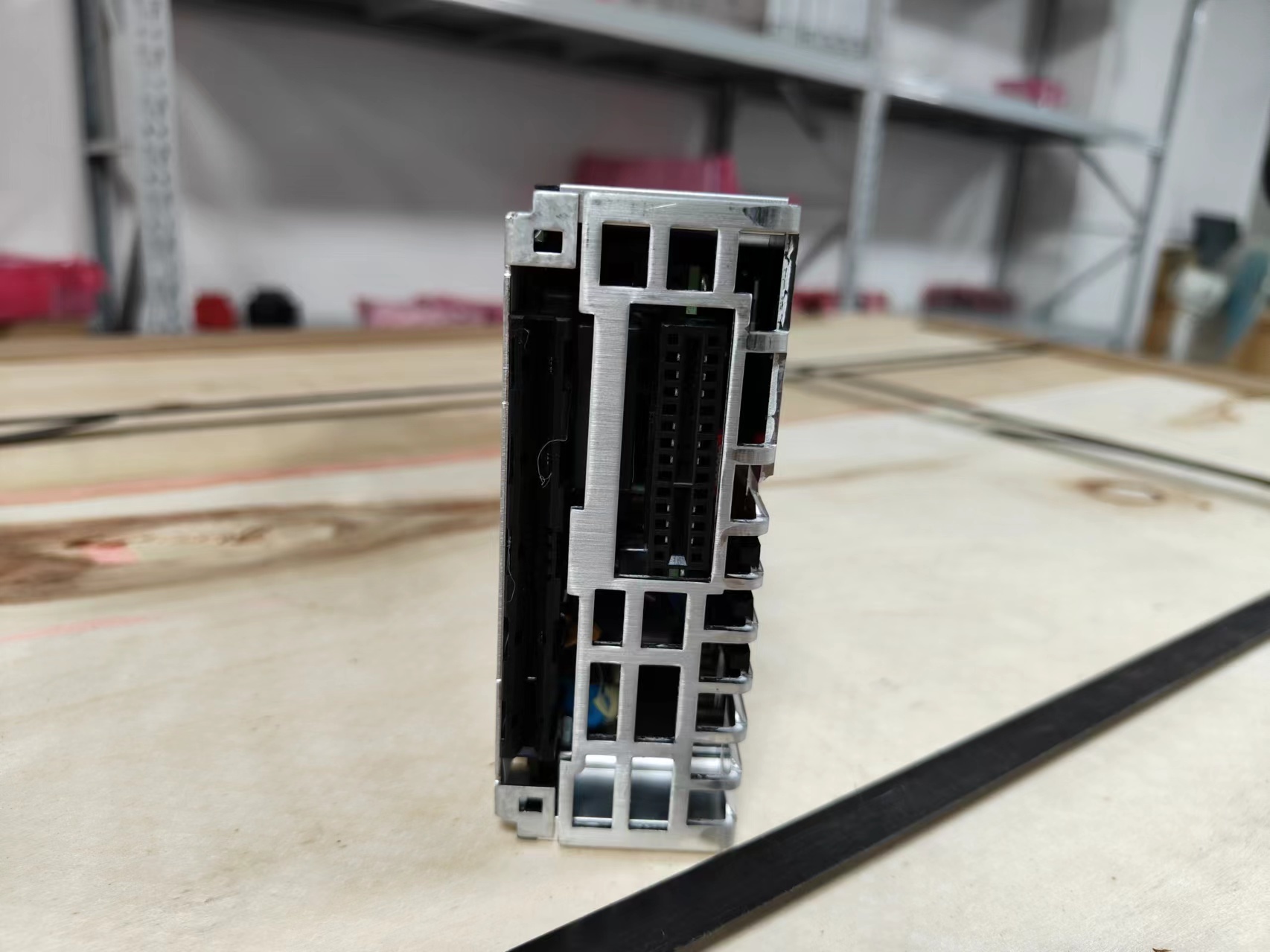

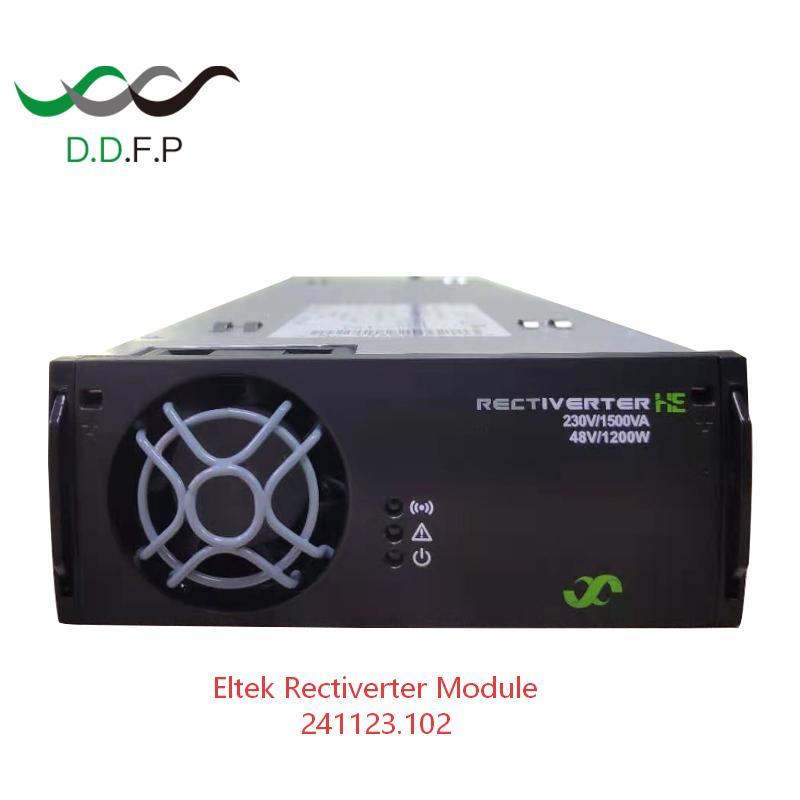

Eltek AC DC العاكس Rectiver 48V Flatpack2230/1500 48/1200 و 115/750 48/600 (الجزء رقم: 241123.100)
مبني على تقنية HE من عائلة مقوم Flatpack2 HE ، يوفر Rectiverter 230V / 1500VA 48V / 1200W طاقة احتياطية لأحمال 230 فولت و 48 فولت تيار مستمر مع الحد الأدنى من الخسائر والبصمة.
Rectiverter عبارة عن جهاز بثلاثة منافذ قادر على شحن بطارية 48 فولت ويوفر في نفس الوقت طاقة لأحمال التيار المتردد والتيار المستمر.أثناء انقطاع التيار الكهربائي ، يغذي المستقيم أحمال التيار المتردد باستخدام الطاقة المخزنة في البطارية.
المعلمات :
|
النماذج / معلومات الطلب 230/1500 230/1500 230/1500 115/750 115/750 115/750 48/1200 48/150 48/0 48/600 48/75 48/0 |
| رقم مرجعي 241123.100 241123.101 241123.102 241123.100L 241123.101L 241123.102L |
| بيانات إخراج التيار المتردد |
| الجهد الكهربائي (افتراضي) / (مدى قابل للتعديل) 230 فولتتيار متردد/ 200 - 240 فولتتيار متردد115 فولتتيار متردد/ 100 - 127 فولتتيار متردد |
| التردد (وضع العاكس الافتراضي) 50 هرتز (تكيفي) 60 هرتز (تكيفي) |
| التردد (وضع العاكس القابل للضبط) 50 هرتز ، 60 هرتز أو آخر مزامنة 50/60 هرتز (تكيفي) ، 94-106 هرتز5)، 74-76 هرتز5) |
| الحد الأقصى للطاقة (مستمر / حمل زائد (أقل من 15 ثانية)) 1200 واط (1500 فولت أمبير) / 2000 فولت أمبير 600 واط (750 فولت أمبير) / 1000 فولت أمبير |
| مشاركة الحمل ± 5٪ من الطاقة النشطة من 10 إلى 100٪ تحميل |
| أقصى تيار (مستمر / حمل زائد (<15 ثانية)) 6.5 أRMS/ 8.7 أRMS |
| الرحلة السريعة الحالية (الحد الأقصى) (20 مللي ثانية) 32 أمبير (6 × اسمية) |
| THD <1.5٪ عند الحمل المقاوم |
| حماية الصمامات في L ، قابلة للتوصيل على الساخن ، مكثف |
| بيانات الإخراج DC |
| الجهد (افتراضي) / (مدى قابل للتعديل) 53.5 فولتالعاصمة/ 43-58 فولتالعاصمة |
| الطاقة (الحد الأقصى للدخل الاسمي) 1200 واط1)150 واط 0 واط2)600 واط1)75 واط 0 واط2) |
| الحالي (الحد الأقصىVخارج≤ 48 فولتالعاصمة) 25 أ1)3.13 أ -2)12.5 أ1)1.56 أ2) |
| المشاركة الحالية (10 - 100٪ حمولة) ± 5٪ من أقصى تيار من 10 إلى 100٪ تحميل |
| تنظيم الجهد الثابت (حمولة 10-100٪) ± 0.5٪ |
| تنظيم الجهد الديناميكي ± 5.0٪ لـ 10-90٪ أو 90-10٪ تباين الحمل ، وقت التنظيم <50 مللي ثانية |
| تموج <200 مللي فولتصعرض النطاق الترددي 30 ميجا هرتز |
| دليل حماية ماس كهربائى ، أكثر من اغلاق الجهد ، عكس القطبية ، عكس القطبية والصمامات |
| ادخال البيانات |
| جهد إدخال التيار المتردد (النطاق / فصل الجهد المنخفض) 185-275 فولتتيار متردد/ 170 فولتتيار متردد95-140 فولتتيار متردد/ 85 فولتتيار متردد |
| تيار متردد (كحد أقصى) 11.5 أRMS9.1 أRMS 3)8.2 أRMS 3)11.3 أRMS10.1 أRMS 3)9.2 أRMS 3) |
| التردد (الافتراضي: نطاق المزامنة) 47-53 و 57-63 هرتز 47-53 و 57-63 هرتز |
| التردد (قابل للضبط: نطاق المزامنة) 47-53 هرتز ، 57-63 هرتز أو كليهما (تكيفي) |
| عامل القدرة / THD> 0.985 عند تحميل 50٪ أو أكثر / <3.5٪ |
| صمام حماية إدخال التيار المتردد في L و N ، قابل للتوصيل على الساخن ، مكثف |
| DC الجهد الاسمي / النطاق الموسع4)45-58 فولتالعاصمة/ 40-45 فولتالعاصمة |
| تيار مستمر (الحد الأقصى) 32 أمبير / 45 أمبير أثناء الحمل الزائد (15 ثانية) 16 أمبير / 22.5 أمبير أثناء الحمل الزائد (15 ثانية) |
| مواصفات أخرى |
| الكفاءة> 96٪ (الوضع الرئيسي) ،> 94٪ (وضع العاكس)> 92٪ (الوضع الرئيسي) ،> 91٪ (وضع العاكس) |
| العزلة 3.6 كيلو فولتالعاصمة- مكيفالموانئإلى PE ، 3 كيلو فولتتيار متردد- مكيفالموانئإلى العاصمةميناء/ كان ، 710 فولتالعاصمة- دي سيميناءإلى PE ، 60 فولتالعاصمة- دي سيميناءإلى CAN |
| الإنذارات: إيقاف تشغيل الجهد الكهربائي لإدخال التيار الكهربائي المنخفض والمرتفع LED باللون الأحمر ، وإغلاق درجات الحرارة المرتفعة والمنخفضة ، وفشل المستقيم ، وترحيل الإنذار [NO بحد أقصى 75 فولتالعاصمة/ 100 مللي أمبير] إيقاف تشغيل الجهد الزائد عند الإخراج ، فشل المروحة ، إنذار جهد الخرج المنخفض ، فشل ناقل CAN ، ناقل التزامن (خرج التيار المترددأوإنذارات خرج التيار المستمر) مفقودة وفشل المزامنة |
| تحذيرات: مستحضر LED أصفر في وضع خفض معدل الطاقة أو في وضع حد الطاقة أو التيار على منفذ التيار المباشر أو التيار المتردد ، تم تنشيط حد تيار الإخراج عن بُعد ، فقدان اتصال CAN بوحدة التحكم |
| التشغيل العادي: خرج التيار المتردد LED الأخضر و / أو خرج التيار المستمر قيد التشغيل وموافق |
| MTBF (Telcordia SR-332 Iss.I الطريقة الثالثة (أ)) 260.000 ساعة (@ Tambient: 25 ° C) |
| درجة حرارة التشغيل -40 إلى + 75 درجة مئوية (-40 إلى + 167 درجة فهرنهايت) ، الرطوبة 5 - 95٪ رطوبة نسبية بدون تكاثف |
| تقليل درجة الحرارة التي تزيد عن 55 درجة مئوية (131 درجة فهرنهايت) 1200 وات إلى 480 وات عند 75 درجة مئوية (167 درجة فهرنهايت) لكل من التيار المتردد والتيار المستمر ، والمخرجات (إجمالي الطاقة 2000 وات إلى 800 وات) |
| درجة حرارة التخزين -40 إلى + 85 درجة مئوية (-40 إلى +185 درجة فهرنهايت) ، الرطوبة 0-99٪ رطوبة نسبية بدون تكاثف |
| الأبعاد [العرض × الارتفاع × العمق] / الوزن 109 × 41.5 × 327 ملم (4.25 × 1.69 × 13 بوصة) / 1.95 كجم (4.3 أرطال) |
| معايير التصميم |
| السلامة الكهربائية EN 60950-1: 2006 + A11: 2009 + A1: 2010 + A12: 2011 + A2: 2013 ، IEC / EN 62040-1: 2008 + A1: 2013 UL 60950-1: 2014 ، UL1778: 2014 ، C22. 2 رقم 107.3-14 |
|
EN 61000-6-1: 2019، -6-2: 2019، - 6-3: 2007 + A1: 2011، - 6-4: 2019، IEC 61000-6-5: 2015 EMC EN 62040-2: 2006 ، EN50121-4: 2016 + A1: 2019 ، -5: 2017 + A1: 2019 ETSI EN 300386 V.2.1.1 ، FCC CFR 47 الجزء 15 |
|
الاتحاد الأوروبي 2015/863 (بنفايات) و 2012/19 / الاتحاد الأوروبي (WEEE) / ETSI EN 300 019: 2-1 (الفئة 1.2) و 2-2 (الفئة 2.3) البيئة ظروف التشغيل العادية وفقًا للفقرة 4.2 من IEC 62040-5-3: 2016.يجب الإبلاغ عن ظروف التشغيل الأخرى وفقًا لـ IEC 62040-5-3: بند 4.3 لعام 2016 |
|
1) حمل التيار المتردد له الأولوية.أقصىمتوفرةتعتمد طاقة خرج التيار المستمر والتيار على 3) إذا كان منفذ التيار المستمر محملاً بسحب الجهد أقل من 43 فولت ، فقد يزيد تيار الإدخال فوق هذا المستوى.حمل التيار المتردد الفوري والجهد الكهربي للإدخال ؛على سبيل المثال ، الحد الأقصى 800 واط / 16.6 أمبير عند طاقة التيار المتردد الكاملة والاسمية 4) انخفاض الأداء - عدم وجود دعم للحمل الزائد ، ولإخراج 200-240 فولت تيار متردد سيزداد THD والمدخل لـ 230 فولتتيار متردد.الحد الأقصى لمعدلات إخراج الطاقة الخارجة (إلى 970 وات لـ 230 فولت تيار متردد عند 40 فولت تيار مستمر) 2) يجب اعتبار منفذ DC كمنفذ ثنائي الاتجاه ؛سيظهر الجهد الكهربائي إذا تم تشغيل التيار الكهربائي 5) تم تنفيذه منذ إصدار المنتج ، يرجى مراجعة دعم المبيعات للحصول على مراجعات HW / FW المطلوبة |
