التصميم المعياري لأنظمة الطاقة الاحتياطية للتيار المتردد في ظل ظروف عمل النقل ذات المساحة المحدودة

June 3, 2026

H2: خلفية القضية وقيود الموقع

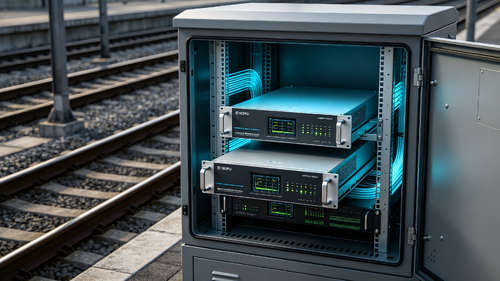

في إشارات النقل السكك الحديدية، والاتصالات بين صناديق المحور، وبنية التحتية لمراقبة جانب المسار، يعد إمدادات الطاقة المتغيرة غير المتقطعة الموثوقة للغاية بمثابة المرساة الحاسمة لسلامة التشغيل.تم تنفيذ دراسة الحالة هذه في عقدة خزانة في الهواء الطلق على طول خط النقل الجماعي في أمريكا الجنوبيةو قدمت البيئة في الموقع تحديات هندسية خطيرة: كان التخطيط الداخلي للخزانة مقيدًا جدًا (نقص المساحة) ، وبسبب ضعف التهوية على جانب المسار ،درجات الحرارة الصيفية داخل الحجرة ترتفع في كثير من الأحيان إلى ما يقرب من 60 درجة مئوية (الجهد الحراري وضعف التبديد)كانت أنظمة UPS المتوحدة القديمة غير متوافقة بسبب بصمتها الضخمة ومعدلات الفشل المرتفعة تحت الحرارة المرتفعة ،عدم الوفاء بمعايير المعلمات في الصناعة للتخفيضات والوقت الطويل للعمل.

H2: تحليل نقاط ألم العملاء

القيود المكانيّة الشديدة: تم بالفعل دمج التصميمات الداخلية لخزانات الإشارات الخارجية بشكل كبير ، مما يترك صفر هامش للبرج القديم أو أجهزة الطاقة الكبيرة المثبتة على الرف.
أخطاء الإدارة الحرارية: تعرضت الحجرات الجانبية السيئة التهوية المحولات التقليدية إلى ارتفاع درجة الحرارة، مما يهدد بفشل الكهرباء المفاجئ عبر عقد الإشارة.
الخدمات اللوجستية الصعبة: يتم توزيع محطات جانب السكة الحديدية جغرافياً. أي ثقب في الأجهزة بسبب البيئة سيؤدي إلى إطالة متوسط وقت الإصلاح (MTTR) ، مما يعرض سلامة جدولة القطارات للخطر مباشرةً.

H2: الحل التقني المعلم على أساس برافو 25

لمواجهة هذه العقبات القديمة، فريق الهندسة تجاوزت الطوبولوجيا الطاقة التقليدية، ونشر نظام عاكس وحدات معينةبرافو 25 - 48/230-277مدعومة بمواصفات تقنية صارمة، توفر عملية النشر في الموقع استقرارًا هندسيًا نهائيًا:

2RU التخطيط الهيكلي المدمج: باستخدام عامل شكل قياسي مقعد 19 بوصة، كل وحدة عاكس يزن 4.3 كجم فقط.2RUفي غلافه، تمكن النظام من الاندماج بسلاسة في خزانات الإشارات المحدودة،
96% كفاءة عالية تخفف الضغط الحراري: يتم تشغيله بواسطة تقنية محول دورة محسنة (ECI) ، يحقق النظام كفاءة تحويل AC إلى AC تتجاوز(96%)في وضع EPC. هذا الحد من خسائر الطاقة المباشرة والتدفئة الذاتية، مما يقلل بشكل أساسي من تراكم الحرارة في الحجرات ذات التهوية السيئة.
4300 Vdc عدادات القوة الكهربائية الشبكة: خطوط التقطير الجماعية تعاني من انتقالات عالية الجهد المتكررة.4300 Vdc، بإدخال حاجز عزل مادي عالي المستوى يعزل أحمال الإشارة الحرجة ضد فشل التيار الكهربائي.
وقت النقل من 0 ثانية يقلل من تشوهات النظام: أثناء التحويلات الديناميكية بين الشبكة الرئيسية وبنوك تخزين البطارية 48 Vdc،كل من انقطاع أقصى الجهد والمدة العابرة الإجمالية هي 0 ثانيةهذه الموجة الصينية النقية، القدرة الصفر للانقطاع تضمن صفر انخفاض البيانات أثناء انقطاع الطاقة.
غطاء ألونزينك و 240,000 ساعة MTBF: غلاف الهيكل محطم من مواد مقاومة للتآكلالفولاذ الالوزينك، والامتثال لمعايير GR3108 الفئة 2 في الهواء الطلق.MTBF من 240,000 ساعةيضمن الاستقرار الفيزيائي والكيميائي على المدى الطويل عبر نافذة درجة حرارة واسعة (-20 درجة مئوية إلى 65 درجة مئوية).

H3: ملخص المواصفات التشغيلية والهندسية

+------------------------------------------+-----------------------------------------+ أطفال الأطفال

{\pos (190,230) }المقاييس التشغيلية {\pos (190,230) }القيمة المعلمة
+------------------------------------------+-----------------------------------------+ أطفال الأطفال

♪ البصمة الجسدية ♪ ستاندرد 19 بوصة رف / 2RU ارتفاع ♪
-- كفاءة AC-AC (وضع EPC) -- > 96% --
قوة الكهرباء المقطعة (DC/AC) 4300 Vdc
مقاطعة / نقل الجهد 0 ثانية
مادة الهيكل القياسية الفولاذ الازينك / RoHS متوافق
نطاق درجة الحرارة التشغيلية من -20 درجة مئوية إلى 65 درجة مئوية
+------------------------------------------+-----------------------------------------+ أطفال الأطفال

H2: الرؤى التشغيلية والاستنتاج

هذا النشر يوضح أنه في المسارات الصناعية B2B عالية المخاطر مثل النقل بالسكك الحديدية، حيث المساحة، التهوية، والعزل الكهربائي غير قابلة للتنازل،تنفيذ تكنولوجيا المحولات الوحيدة ذات كفاءة تحويل عالية (> 96٪) وحواجز كهربائية قوية (4300 Vdc) تحييد مخاطر تدهور البيئةوتدعم الهندسة المعمارية الأساسية تكوينات موازية تصل إلى 32 وحدة، مما يسمح للفنيين باستبدال المكونات مباشرة عن طريق التبادل الساخن دون تخفيض الحمل الحرج للتيار المتردد.هذا يقلل من MTTR إلى دقائق، بنجاح تحويل الصيانة التفاعلية القديمة إلى الدفاع الاستباقي القائم على البيانات.
