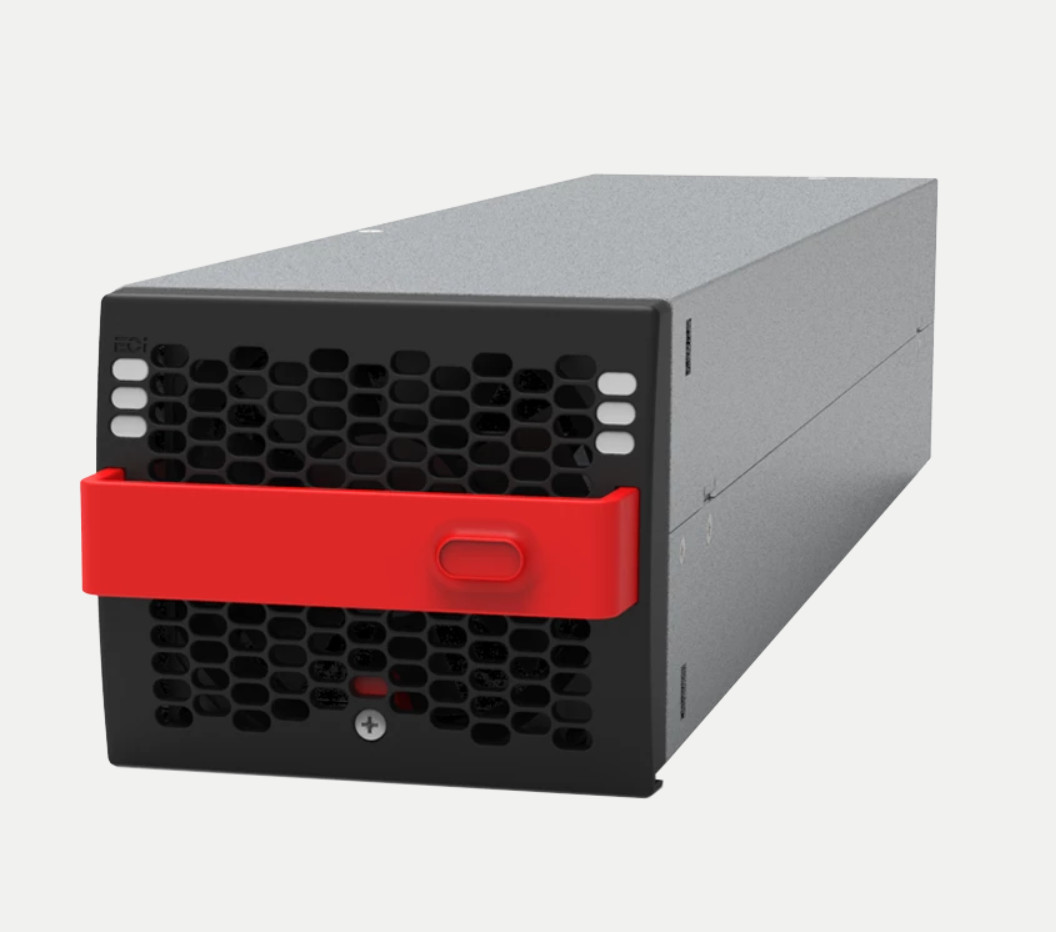

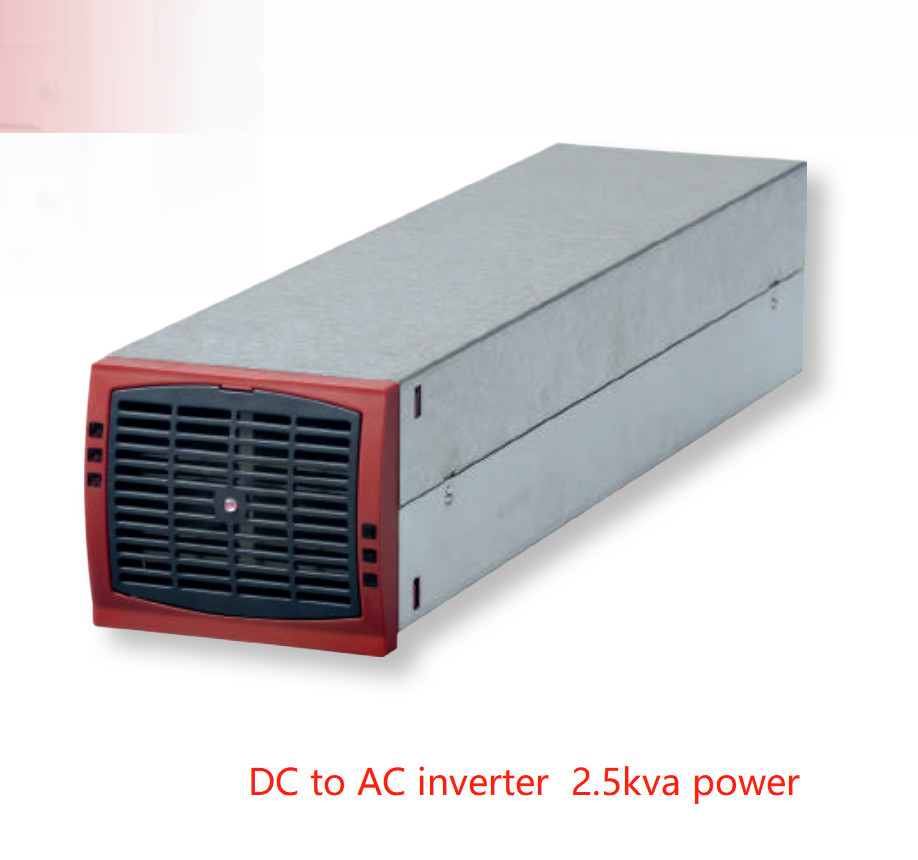

عاكس CE+T معياري 2.5 كيلو فولت أمبير (1.5 كيلو فولت أمبير*) إدخال 24 فولت / 48 فولت / 60 فولت / 110 فولت / 220 فولت تيار مستمر خرج 230 فولت تيار متردد عاكس TSI BRAVO DC إلى AC
BRAVO هو عاكس معياري صغير الحجم وقابل للتطوير يوفر إمداد تيار متردد بموجة جيبية نقية. بالاقتران مع نظام طاقة التيار المستمر، فإنه يوفر نسخة احتياطية ممتازة من التيار المتردد
حل. يستخدم أحدث تقنيات العاكس، مما يوفر كفاءة طاقة فائقة في حجم صغير. تعمل تقنية “Twin Sine Innovation” (TSI) على التخلص من جميع
نقاط الفشل الفردية مع قابلية التوسع الكاملة؛ ما يصل إلى 32 وحدة في وضع متوازٍ وكفاءة عالية تصل إلى 96% مما يقلل من تكاليف التشغيل.
التطبيقات
جميع التطبيقات الهامة للأعمال وجميع أنواع أحمال التيار المتردد. التصميم معياري وقابل للتطوير مع وحدات عاكس قابلة للتبديل السريع مما يضمن انخفاض متوسط الوقت للإصلاح
(MTTR)، وتقليل تكاليف الخدمة وتلبية الاحتياجات المتغيرة للتوسع المستقبلي.
الميزات الرئيسية
l مصادر إدخال مزدوجة (تيار متردد وتيار مستمر)
l مع نطاق إدخال تيار متردد واسع من 150 فولت تيار متردد إلى 265 فولت تيار متردد
l تصميم مضغوط
l كفاءة عالية
l تقليل وقت النقل إلى 0
l ما يصل إلى 10 كيلو فولت أمبير في 2 يو
l ما يصل إلى 225 كيلو فولت أمبير في 3 حاويات بسعة 75 كيلو فولت أمبير لكل منها
المعلمات:
| 24 / 230 | 48 / 230 | 60 / 230 | 110 ** / 230 | 220***/ 230 | |
| عام | |||||
| التوافق الكهرومغناطيسي (الحصانة) | EN 61000-4-2 / EN 61000-4-3 / EN 61000-4-4 / EN 61000-4-5 / EN 61000-4-6 / EN 61000-4-8 | ||||
| التوافق الكهرومغناطيسي (الانبعاث) (الفئة) | EN 55022 (A) | EN 55022 (B) | EN 55022 (A) | EN 55022 (B) | |
| السلامة | EN62040-1 | ||||
| التبريد / العزل | إجباري / مضاعف | ||||
| MTBF | 240000 ساعة (MIL-217-F) | ||||
| الكفاءة (نموذجي): تحويل الطاقة المحسن / على الخط | > 95.5% / > 89.5% | 96% / 91% | 96.5% / 92.5% | ||
| قوة العزل الكهربائي DC/AC | 4300 فولت تيار مستمر | ||||
| أنظمة زائدة عن الحاجة حقيقية – متوافقة |
3 مستويات فصل على منافذ طاقة التيار المتردد والتيار المستمر 4 مستويات فصل على منفذ التيار المتردد |
||||
| RoHS | متوافق | ||||
| الاهتزاز | GR63 اهتزاز المكتب من 0 إلى 100 هرتز-0.1 جرام / اهتزاز النقل 5-100 هرتز 0.5 جرام 100 إلى 500 هرتز-1.5 جرام / اختبار السقوط | ||||
| ظروف التشغيل |
مصمم للتركيب في بيئة IP20 أو IP21. عند التثبيت في بيئة متربة أو رطبة، يجب اتخاذ التدابير المناسبة (ترشيح الهواء، …). |
||||
| الارتفاع فوق سطح البحر بدون تخفيض | 1500 م – 0.8 % لكل 100 م | ||||
| درجة الحرارة المحيطة / التخزين / الرطوبة النسبية | -20 إلى 50 درجة مئوية / -40 إلى 70 درجة مئوية / 95%، غير متكثف | ||||
| المادة (الغلاف) | فولاذ مطلي - ALU ZINC | ||||
| خرج التيار المتردد | |||||
| الطاقة الاسمية للخرج (VA) / (W) | 1500 / 1200 | 2500 / 2000 | |||
| سعة الحمل الزائد لفترة قصيرة | 150 % (15 ثانية) 110 % دائم ضمن نطاق T° | ||||
| عامل قدرة الحمل المسموح به | تصنيف الطاقة الكاملة من 0 حثي إلى 0 سعوي | ||||
| إدارة درجة الحرارة الداخلية والإيقاف | نعم | ||||
| مواصفات إدخال التيار المستمر | |||||
| الجهد الاسمي (تيار مستمر) | 24 فولت | 48 فولت | 60 فولت | 110 فولت | 220 فولت |
| نطاق الجهد (تيار مستمر) | 19 – 35 فولت | 40 - 60 فولت | 48 - 72 فولت | 90 - 160 فولت | 170 - 300 فولت |
| التيار الاسمي |
56 أمبير (عند 24 فولت تيار مستمر و خرج 1200 واط) |
46 أمبير (عند 48 فولت تيار مستمر و خرج 2000 واط) |
35 أمبير (عند 60 فولت تيار مستمر و خرج 2000 واط |
19 أمبير (عند 110 فولت تيار مستمر و خرج 2000 واط) |
9.8 أمبير (عند 220 فولت تيار مستمر و خرج 2000 واط |
| الحد الأقصى لتيار الإدخال (لمدة 15 ثانية) / تموج الجهد | 84 أمبير /< 100 مللي فولت rms |
84 أمبير /< 2 مللي فولت Psopho |
52 أمبير< 100 مللي فولت rms | 29 أمبير /< 200 مللي فولت rms |
14.9 أمبير /< 200 مللي فولت rms |
| حدود جهد الإدخال | قابلة للتحديد من قبل المستخدم مع واجهة T2S | ||||
|
مواصفات إدخال التيار المتردد إدخال التيار المتردد متاح فقط مع وحدات EPC، ولا تحتوي وحدات REG على أي تيار متردد |
|||||
| الجهد الاسمي (تيار متردد) | 220/230/240 فولت 1P أو 3P (3 أرفف كحد أدنى لـ 3P) | ||||
| نطاق الجهد (تيار متردد) | 150-265 فولت | ||||
|
انخفاض الجهد |
150 إلى 185 فولت تخفيض خطي 150 فولت أمبير/120 واط لكل 10 فولت تيار متردد | ||||
|
1200 فولت أمبير / 960 واط @ 150 فولت تيار متردد |
2000 فولت أمبير/1600 واط @ 150 فولت تيار متردد | ||||
| نطاق المطابقة قبل التحويل إلى التيار المستمر | قابل للتعديل | ||||
| عامل القدرة | > 99% | ||||
| نطاق التردد (قابل للتحديد) / نطاق المزامنة | 50 – 60 هرتز / نطاق 47 – 53 هرتز / 57 – 63 هرتز | ||||
| مواصفات خرج التيار المتردد | |||||
| الجهد الاسمي (تيار متردد*) | 220/230/240 فولت | ||||
| التردد / دقة التردد | 50 - 60 هرتز / 0.03 % | ||||
| إجمالي التشوه التوافقي (الحمل المقاوم) | < 1.5 % | ||||
| وقت استعادة تأثير الحمل | 0.4 مللي ثانية | ||||
| تأخير التشغيل | 20 ثانية إلى 40 ثانية حسب عدد الوحدات المثبتة | ||||
| التيار الاسمي. محمي ضد التيار العكسي | 6.6 أمبير | 10.9 أمبير | |||
| عامل الذروة عند الطاقة الاسمية | 2.8 : 1 | 3 : 1 | |||
| مع إدارة وحماية ماس كهربائي | |||||
| سعة إزالة الدائرة القصيرة |
10 x In لمدة 20 مللي ثانية - متوفر بينما يكون التيار الكهربائي متاحًا في منفذ إدخال التيار المتردد مع التحكم في الحجم والإدارة |
||||
| تيار الدائرة القصيرة بعد سعة الإزالة | 2.1 في أثناء 15 ثانية و 1.5 في بعد 15 ثانية | ||||
| في أداء النقل | |||||
| الحد الأقصى. الجهد انقطاع / إجمالي عابر الجهد المدة (الحد الأقصى) | 0 ثانية / 0 ثانية | ||||
| الإشارات والإشراف | |||||
| العرض | LED التلخيصي | ||||
| خرج الإنذارات / الإشراف | جهات اتصال جافة على الرف / منفذ USB قياسي و MODBUS على T2S، اختياري: شاشة Candis / Candis TCP-IP | ||||
| تشغيل / إيقاف عن بعد | على الطرف الخلفي للرف عبر T2S | ||||
