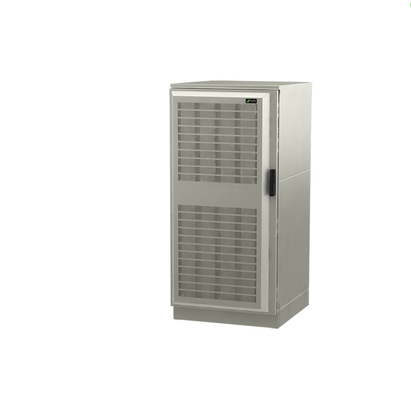

Eltek Type 3 أنظمة الخزائن الخارجية خزانة الطاقة الخارجية 1.2 م / 1.5 م / 1.8 م / 2 م / 2.2 ارتفاع مع تكييف
تم تصميم منصة الخزانة من النوع 2 لمجموعة متنوعة من التطبيقات ويمكن تخصيصها لتناسب احتياجاتك الخاصة.الخزانة مناسبة تمامًا للطاقة والبطاريات ومعدات الاتصالات / الصناعية ، وكلها مدمجة في حزمة قوية.

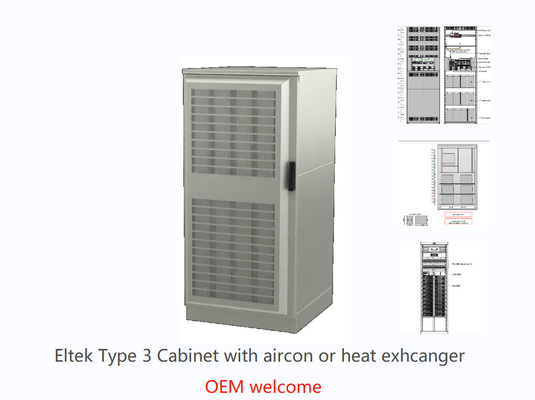

تم تصميم منصة خزانة Eltek من النوع 3 لمجموعة متنوعة من التطبيقات ويمكن تجهيزها وفقًا لمتطلباتك الخاصة.الخزانة مناسبة تمامًا للطاقة والبطاريات والاتصالات أو المعدات الصناعية.كلها مدمجة في حزمة واحدة.

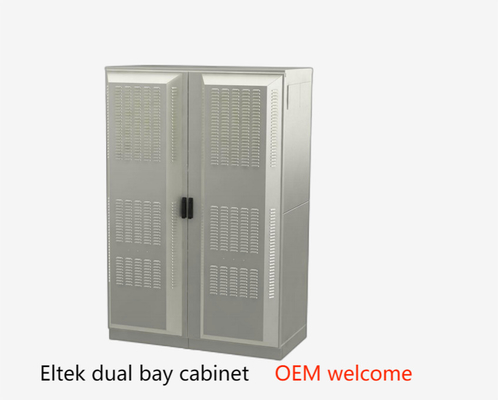

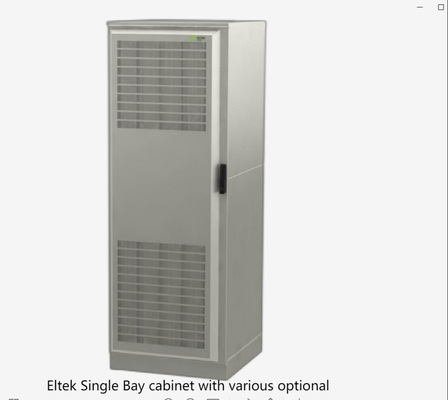

تحتوي الحلول على تصميمات مكعب فريدة توفر المرونة لارتفاعات مختلفة من الخزانة.على سبيل المثال ، يشمل 1.2 م ، 1.5 م ، 1.8 م 2 م و 2.2 م.مع الخزانة المفردة ، الخزانة المزدوجة الغرفة والخزانة المزدوجة ، يمكن تزويدهم جميعًا بمبادل حراري أو تبريد الهواء.
طلب:
تعتبر الخزانة من النوع 3 مناسبة تمامًا لمجموعة واسعة من تطبيقات الاتصالات والصناعية على النحو التالي:
النوع 3 تكوين الخزانة الخارجية
| نموذج | 1.2 م | 1.5 م | 1.8 م | 2.0 م | 2.2 م |
| المواصفات المادية | |||||
| العرض (مم) | 700 | 700 | 700 | 700 | 700 |
| العمق (مم) | 770 | 770 | 770 | 770 | 770 |
| الوزن (كجم) | 68.6 كجم | 94 كجم | 100 كجم | 102.5 | 105 كجم |
| مساحة الرف | 21U | 28U | 34U | 39U | 44U |
| المعلومات الواردة أعلاه لا تشمل تبريد الهواء والطاقة الأساسية | |||||
| الإدارة الحرارية اختيارية | |||||
| قدرة التبريد | 2000 واط | ||||
| مروحة وفلتر | مروحة مفردة أو مزدوجة (Opitonal) | ||||
| مواصفات المراوح. | 48Vdc / 100W / IP44 | ||||
| التحكم في سرعة المراوح | مؤقت.منظم ؛ مرشح مدخل سهل التغيير ؛مرشح منفذ التغيير سهل | ||||
| المواصفات المادية. | مدمج في الخزانة | ||||
| مواصفات البناء. | |||||
| مواد | الصلب المجلفن | ||||
| سبلاش جارد | مصنوع من الألومنيوم بفتحات كبيرة لضمان تدفق هواء منخفض السرعة | ||||
| سخان (S) | اختياري واحد أو اثنين من السخانات | ||||
| كشف الفلتر | اختياري | ||||
| وحدة تكييف الهواء | |||||
| مدخلات الطاقة | AC-ACU ، 0.57KW AC-ACU 2KW DC-ACU 0.52KW DC-AC 2KW | ||||
| مدخلات الطاقة | 230Vac 50/60 هرتز | 230Vac 50/60 هرتز | 48Vdc اسمي | 48Vdc الاسمي | |
| قدرة التبريد | 570 واط @ 50 هرتز | 2000 واط | 520 واط | 2000 واط | |
| السعة الحرارية | 500 واط | 1000 واط | 500 واط | 600 واط | |
| وحدة تبريد هجينة | التبريد النشط / حلول التبريد المجانية (AC أو FC) | ||||
| مواصفات البناء. | |||||
| مادة الجلد | 1.5 مم فولاذ مجلفن كهربائي (مقاوم للتآكل) | ||||
| مادة الإطار | الصلب المجلفن | ||||
| طلاء باور كوت | بوليستر خارجي (طلاء رمادي فاتح RAL7035) | ||||
| عازلة | عزل الخلية المغلقة | ||||
| مواصفات السكك الحديدية | |||||
| دستور | الصلب المجلفن | ||||
| تصاعد نمط | معيار EIA مع فتحات للصواميل القفصية / أطقم M5 أو M6 الاختيارية | ||||
| تصاعد | 19 بوصة تصاعد / 23 بوصة moutning لتصنيع المعدات الأصلية | ||||
| مدخل الكيبل | الوصول إلى الكبل السفلي | ||||
| التكوين المتعلق باور كور | |||||
| مصدر القوة | CTO20808S.XXX أو اختياري | ||||
| مقومات | FP2 48 / 2000HE أو FP2 48 / 3000HE أو اختياري | ||||
| مراقب | لوحة Smartpack S / Smartpack2 إلخ. | ||||
تصاميم لعملاء OEM
حالة المشروع:
