Eltek Design Telcom Enclosure داخلي إطار خزانة مجموعة خزانة اتصالات خزانة داخلية

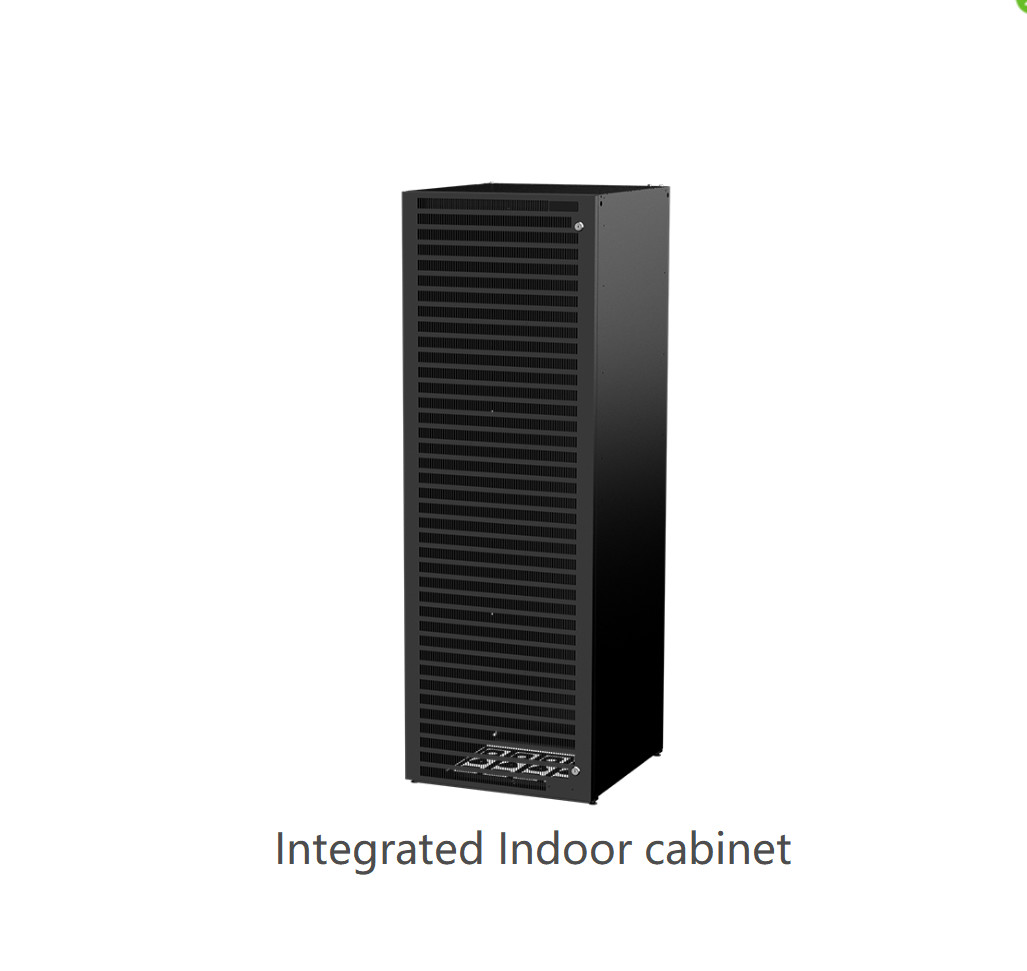

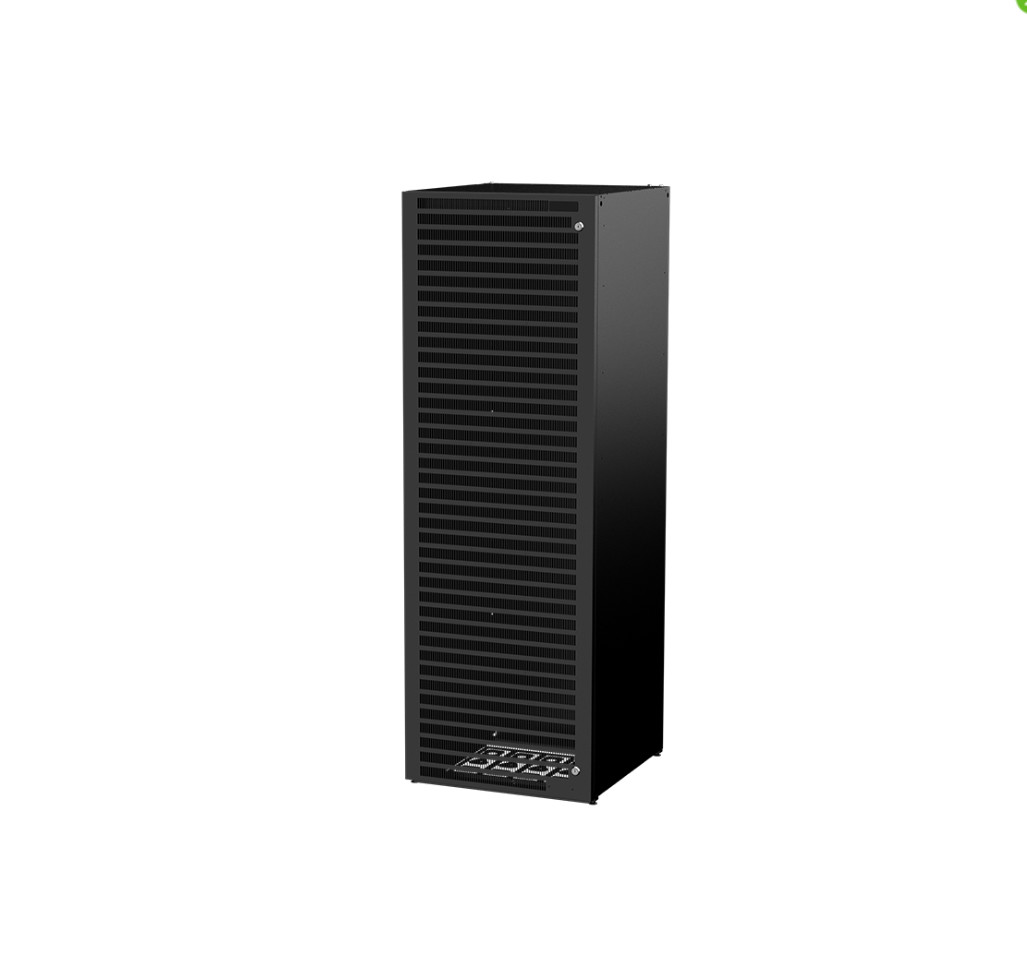

تم تطوير عائلة خزانة الإطار المتكاملة (IFC) للتطبيقات الداخلية ، مع التركيز على التجميع المبسط والاستخدام متعدد الوظائف والنقل المسطح اختيارياً.
التطبيقات:
تم تصميم الخزانات لتلبية المتطلبات الصعبة لتطبيقات الاتصالات الداخلية ، مع التركيز بشكل خاص على إدارة الكابلات ، مع أو بدون بطاريات احتياطية.
خيارات
|
0،7m 1،0m 1،2m 1،5m 1،8m 2،0m 2،2m الموديل W600xD400 W600xD400 W600xD600 W600xD600 W600xD400 W600xD400 W600xD600l W600xD600 W600xD600 |
| الارتفاع 714 مم 1025 مم 1203 مم 1465 مم 1780 مم 1960 مم 2180 مم |
| العرض 596 مم 596 مم 596 مم 596 مم 596 مم 596 مم 596 مم |
| العمق بدون الباب 407 مم 407 مم 607 مم 607 مم 407/607 مم 407/607 مم 607 مم |
| وزن2)14 كجم 19 كجم 25 كجم 28 كجم 24،5 / 31،5 كجم 25،5 / 34 كجم 36،5 كجم |
|
مساحة الحامل 13U (التثبيت بالحائط) 21U 25U 31U 38U 43U 47U 14U (جبل على الأرض) بناء |
| مادة الصلب المجلفن سمك 0.7 مم ، البناء الذاتي |
|
تشطيب فولاذي (غير مطلي) مسحوق اللون الأسود المطلي ، RAL 9005 |
|
أعلى الضربات القاضية 5x PG21 5x PG28 |
| عرض تركيب الرف 23 بوصة |
| أرجل قابلة للتعديل أرجل قابلة للتعديل ، لتسوية الخزانة بسهولة. |
| تأريض الخزانة يتم توفير تأريض الخزانة عبر نقطتي تأريض M6. |
|
تأتي Toolbox Cabinet مع ميزة صندوق الأدوات الموجودة في الأسفل أسفل رف البطارية ؛ويشمل رفع الأذنين ، وتثبيت الجدار الأقواس والضروريات الأخرى |
| سعة الوزن أقصى وزن للخزانة هو 1350 كجم لكل خزانة. |
| خيارات الغطاء الأمامي |
|
الباب باب مهوى بالكامل ، يتوقف على الجانب الأيسر أو الأيمن من الخزانة مؤمن بقفلين يسمحان بفتح 150 درجة للوصول الجيد أثناء التثبيت |
| غطاء البطارية غطاء قسم البطارية يمكن فصله بسهولة |
| الألواح الأمامية العديد من الألواح الأمامية المهووسة والمعمية |
| الخيارات المتنوعة |
| قضبان تثبيت مقاس 19 بوصة من 23 إلى 19 بوصة قضبان تثبيت بأطوال مختلفة |
| رف دعم معدات الجرف |
|
رف البطارية رف البطارية لاستيعاب سلسلة من البطاريات بأقصى تكوين خمسة (5) أرفف للبطارية لكل خزانة أقصى وزن تحميل 270 كجم لكل رف بطارية |
| يفي خيار المسح الزلزالي بالمتطلبات الزلزالية للمنطقة 4 مع مجموعات إضافية اختيارية |
| معايير التصميم |
| السلامة IEC 60950-1: 2005 ، EN 60950-l: 2006 + الكل: 2009 |
| النقل ETSI EN 300-019-2 |
|
حماية الدخول IP20 عند تركيب الألواح المناسبة |
|
معلومات الطلبية Cxxxxxx.nnnn خزانة مع نظام طاقة 1 (يتم طلبه من خلال Creator أو Custom project) يضيف D Door 28 مم إضافيًا إلى عمق الخزانة. 2) باستثناء الباب والأغطية الأمامية والخيارات. |
| Doc 900241.DS3 一 rev6 المواصفات عرضة للتغيير دون إشعار |
