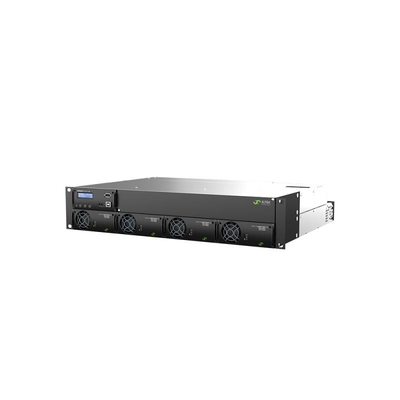

AC DC Rectiver 2U Power Core 6kVA AC 4.8KW DC Smartpack R وحدة تحكم (رقم الجزء: CTOR0402.1xxx)
يجمع جوهر الطاقة 2U للمصلح كل من تغذية التيار المتردد والمتردد في وحدة صغيرة واحدة 2U. تجعله يوفر طاقة احتياطية للتيار المتردد لحملات 230Vac أو 115Vac ؛ وطاقة 48Vdc لحملات التيار المتردد وشحن البطارية.
يقتصر إجمالي الطاقة الخارجة لكل من AC و DC على إجمالي 8KW ، ويمكن تعيين حدود إخراج AC و DC وفقًا للحمل المتصل ،حيث يتم تعيين الحد الأقصى لحمل التيار المتردد إلى 6kVA وحمل التيار المتردد إلى 4KW أو 8KW.
التطبيقات:
الاتصالات الهاتفية/اللاسلكية
· LTE / 4G / WiMAX
· نظام الهوائي الموزع
· النطاق العريض
· محطات قاعدة الراديو/مواقع الخلايا
خدمات الطاقة
· أجهزة التحول منخفضة و عالية الجهد
· محطات المحولات و محطات الطاقة الفرعية
· التحكم والحماية
· نظام SCADA
البنية التحتية للسكك الحديدية والمترو
· التحكم والحماية
· إشارات
الخصائص الرئيسية:
التصميم المدمج والتركيب البسيط
إدخال وإخراج 230VAC أو 115VAC من مرحلة واحدة
إدخال 48Vdc ومخرج
1 ما يصل إلى 4 وحدات مُستقيم
إصدار 8 كيلوواط إجمالي AC + DC
l أقصى قدر من طاقة التيار المتردد 6kVA
l أقصى 4 كيلوواط / 8 كيلوواط من الطاقة المتواصلة
خيارات توزيع التيار المتردد ذات قطب واحد أو اثنين
خيار توزيع 1 قطب DC
* بنيت في تكنولوجيا النقل
البيانات التقنية:
| النماذج | 8 كيلوواط، 230 فولتالتكييف | 4 كيلوواط، 115 فولتالتكييف |
| عائلة المنتجات | CTOR0402.1xxx | CTOR0402.1xxx |
| بيانات النتيجة التيار المتردد | ||
| الجهد (الوضع الافتراضي) / (المدى القابل للتعديل)1) | 230 VAC / 200-240 VAC | 115 VAC / 100-127 VAC |
| التردد (وضع المحول) | 50 هرتز (تكيفي) | 60 هرتز (تكييفية) |
| التردد (وضع المحول) | 50 هرتز، 60 هرتز أو آخر مزامنة 50 / 60 هرتز (تكييف) | |
| أقصى قدر من الطاقة (متواصلة / زيادة في الحمل < 15 ثانية) | 4800 واط (6000 فا) / 8000 فا | 2400 واط (3000 فا) / 4000 فا |
| الحد الأقصى للتيار (متواصل / تحميل زائد < 15 ثانية) | 26 ARMS / 34,8 ARMS | |
| السير السريع الحالي (الحد الأقصى) (20ms) | 128 A (6 × الاسمية) | |
| انتظار (انخفاضات الجهد) (قبل التبديل إلى البطارية) | 5 ms | 5 ms |
| THD | < 1,5 ٪ عند الحمل المقاوم | |
| الحماية | فيوز في L، الساخنة قابلة للشحن، فاريستور | |
| بيانات النتيجة المباشرة | ||
| الجهد (الوضع الافتراضي) / (المدى القابل للتعديل) | 53،5 VDC / 43-58 VDC | |
| السلطة (الحد الأقصى للدخول @ الاسمية) | 4800 واط2) | 2400 واط2) |
| التيار (الحد الأقصى @VOUT ≤ 108 VDC) | 100 أ2) | 50 أ2) |
| مشاركة التيار (10 - 100٪ الحمل) | ± 5 ٪ من الحد الأقصى للتيار من 10 إلى 100 ٪ من الحمل | |
| الحماية | محطة قصيرة الدوران الدليل، فوق التيار الكهربائي إيقاف، قطبية عكسية والصمام | |
| بيانات الإدخال | ||
| التيار التيار الرئيسي الجهد المدخل (المدى / LV فصل) | 185-275 VAC / 170 VAC | 95-140 VAC / 85 VAC |
| التيار المتردد (الحد الأقصى - يعتمد على نوع الوحدة) | 32،8-46 ARMS 3) | 36،8-45,2 ARMS 3) |
| التردد (الوضع الافتراضي: نطاق التزامن) | 47-53 و 57-63 هرتز | 57-63 و 47-53 هرتز |
| التردد (يمكن تعيينه: نطاق التزامن) | 47-53 هرتز، 57-63 هرتز أو كلاهما (تكييفي) | |
| عامل الطاقة / THD | > 0,99 عند 70٪ من الحمل أو أكثر / < 3,5٪ | |
| التوتر المباشر الاسمي / النطاق الممتد4) | 45-58 VDC / 40-45 VDC | |
| التيار المستمر (الحد الأقصى) | 128 A / 180 A أثناء الحمل الزائد (15 s) | 64 A / 90 A أثناء الحمل الزائد (15 s) |
| خصائص المدخلات |
فيوز في L و N ، قابلة للشحن الساخن ، فاريستور مدخلات المسمار الفردية 4 ملم2لـ L ، N & PE (4x مرحلة واحدة) |
|
| الخيارات | ||
| وحدة التحكم | الحزمة الذكية | |
| اتصال الإنذار | بطاقة الإنذار الإضافية (داخلات رقمية 6x و 6x رلاي) | |
| توزيع البطارية | أقصى 2 × 100 A أو 1 × 150 A | |
| الـ LVBD | 150A (اختياري) | |
| توزيع التيار المتردد | أقصى 3 × 16 A (1 قطب) أو 1 × 16 A (2 قطب) MCBs | |
| توزيع التيار المباشر | أقصى 3 × 60 A (قطب واحد) MCBs | |
| مواصفات أخرى | ||
| الكفاءة | > 96 ٪ (الوضع الرئيسي) ، > 94 ٪ (وضع المحول) | > 92 ٪ (الوضع الرئيسي) ، > 91 ٪ (وضع المحول) |
| درجة حرارة العمل | -40 إلى +55 درجة مئوية (-40 إلى +131 درجة فهرنهايت) ، الرطوبة 5-95٪ RH غير مكثفة | |
| درجة حرارة التخزين | -40 إلى +85 درجة مئوية (-40 إلى +185 درجة فهرنهايت) ، الرطوبة 0-99٪ RH غير مكثفة | |
| الأبعاد [W x D x H] | 483 × 386 × 97 مم (19 × 15,2 × 3,8 بوصة) | |
| الوزن | 9،9 كجم (21,8 رطلا) | |
| معايير التصميم | ||
| السلامة الكهربائية | EN 60950-1، EN 62040-1 سلامة UPS | |
|
الكهرومغناطيسي |
المعيار ETSI EN 300 386 V2.1.1، FCC CFR 47 الجزء 15 EN 62040-2 EN 61000-6-1/-2/-3/-4 |
|
|
البيئة |
المعيار ETSI EN 300 019: 2-1 (الطبقة 1.2) ، 2-2 (الطبقة 2.3) و 2-3 (الطبقة 3.2) ظروف التشغيل العادية وفقاً لـ IEC 62040-3:2011 الفقرة 4.2ظروف تشغيل أخرى وفقاً لـ IEC 62040-3:2011 الفقرة 4.3، يجب أن تنصح تتوافق مع RoHS 3 (2015/863/EU) و WEEE (2008/98/EC) |
|
الحلول
شركات الاتصالات، سواء في الصين أو في الخارج، يمكن الاعتماد علينا للحصول على حلول شاملة.ثم صياغة خطط مهنية تتماشى مع احتياجات العملاءخدمات الدعم التقني والصيانة لدينا لا مثيل لها. بدعم من فريق ماهر وشبكة عالمية من الشركاء الموثوق بهم، ونحن نقدم تجربة خدمة مميزة.
الأسئلة الشائعة:
1.هل يمكنني الحصول على عينات وتعليقات الأسعار؟
ج: يمكن توفير عينات. يتم تسعير العينات وفقًا لسعر السلع الكبيرة ، وستكون مسؤولاً عن رسوم الشحن.
- نعم
2.كيف تحل شركتك النزاعات المتعلقة بالجودة؟
ج: شركتنا تعمل في هذه الصناعة منذ حوالي 10 سنوات ولديها سمعة جيدة. عندما تحدث مشكلة جودة، سنقوم بتحليلها بعناية. إذا كانت مسؤوليتنا،سوف نتعامل مع الأمر وفقاً للعقد، وفريق خدمة لدينا سوف يضمن رضاك.
- نعم
3.ما مدى جودة ما تبيعونه؟
ج: منتجاتنا جديدة و أصلية، مع عبوات جديدة. نحن نختبر كل منتج واحد قبل إرساله للتأكد من أنها ذات جودة عالية.
- نعم
4.كم مدة ضمان منتجاتك؟
ج: إن منتجاتنا مغطاة بضمان لمدة سنة واحدة، مما يمنحك راحة البال.
- نعم
5.ماذا أفعل إذا تلقيت منتجات ذات جودة سيئة؟
ج: في غضون فترة الضمان، إذا تلقيت منتجات ذات جودة سيئة، فسوف نغطي تكلفة الشحن لاستبدالها.- نعم
