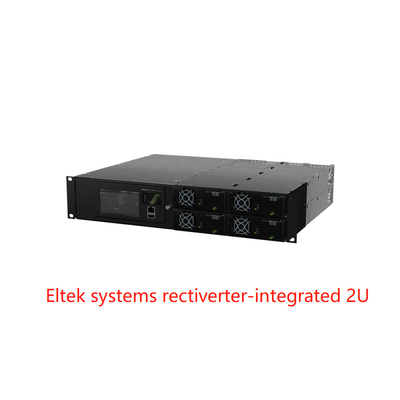

محول Eltek 2U، نظام متكامل 6 كيلو فولت أمبير، أنظمة 220 فولت تيار مستمر مع Smartpack2 Touch وCIOR0402.XXX الصناعي الأساسي
يمكن استخدام النظام المتكامل 2U 19 بوصة كنظام قياسي وحيد مع مخرجات التيار المتردد والتيار المباشر السائبة في التطبيقات الصناعية حيث يلزم النسخ الاحتياطي 230 / 115 فولت تيار متردد و220 فولت تيار مستمر.
يقتصر إجمالي طاقة الخرج لكل من التيار المتردد والتيار المستمر على إجمالي 8 كيلو وات، ويمكن ضبط حدود خرج التيار المتردد والتيار المستمر وفقًا للحمل المتصل، حيث يتم ضبط حد حمل التيار المتردد على 6 كيلو فولت أمبير بحد أقصى ولحمل التيار المستمر على 4 كيلو وات و8 كيلو وات كحد أقصى. .
مع خيارات إضافية، يمكن توسيع نطاق القياس والإشارة على نطاق واسع باستخدام عقدة CAN لشاشة flexmonitor.
الاتصالات المتنقلة/اللاسلكية
· LTE/4G/واي ماكس
· نظام الهوائي الموزع
· النطاق العريض
· محطات قاعدة الراديو/مواقع الخلايا
مرافق الطاقة
· المفاتيح الكهربائية ذات الجهد المنخفض والعالي
· محطات المحولات والفرعية
· التحكم والحماية
· نظام SCADA
البنية التحتية للسكك الحديدية والمترو
· التحكم والحماية
· الإشارات
الميزات الرئيسية :
ل تصميم مدمج وتركيب بسيط
ل مرحلة واحدة 230 أو 115VAC المدخلات والمخرجات
ل 48Vdc المدخلات والمخرجات
ل ما يصل إلى 4 وحدات المعدل
ل 8KW إجمالي الناتج AC + DC
الحد الأقصى لإخراج التيار المتردد 6 كيلو فولت أمبير
ل ماكس 4KW/8KW تيار مستمر الإخراج
ل 1 أو 2 خيارات توزيع التيار المتردد
ل 1 خيار توزيع القطب العاصمة
ل بنيت في تكنولوجيا النقل
البيانات الفنية:
| نماذج | 8 كيلو واط، 230 فولتتكييف | 4 كيلو واط، 115 فولتتكييف |
| عائلة المنتج | CIOR0402.1xxx | CIOR0402.1xxx |
| بيانات إخراج التيار المتردد | ||
| الجهد (الافتراضي) / (نطاق قابل للتعديل)1) | 230 فولت تيار متردد / 200-240 فولت تيار متردد | 115 فولت تيار متردد / 100-127 فولت تيار متردد |
| التردد (وضع العاكس – الافتراضي) | 50 هرتز (التكيف) | 60 هرتز (التكيف) |
| التردد (وضع العاكس – قابل للضبط) | 50 هرتز، 60 هرتز أو آخر مزامنة 50 / 60 هرتز (تكيفي) | |
| الحد الأقصى للطاقة (مستمر/الحمل الزائد <15 ثانية) | 4800 واط (6000 فولت أمبير) / 8000 فولت أمبير | 2400 واط (3000 فولت أمبير) / 4000 فولت أمبير |
| الحد الأقصى الحالي (مستمر/الحمل الزائد <15 ثانية) | 26 ذراع / 34,8 ذراع | |
| الرحلة السريعة الحالية (الحد الأقصى) (20 مللي ثانية) | 128 أمبير (6 × اسمي) | |
|
انتظر (انخفاضات الجهد) (قبل التبديل إلى بطارية) |
5 مللي ثانية | 5 مللي ثانية |
| ثد | < 1,5% عند الحمل المقاوم | |
| حماية | منصهر على شكل L، قابل للتوصيل السريع، مكثف | |
| بيانات إخراج التيار المستمر | ||
| الجهد (الافتراضي) / (نطاق قابل للتعديل) | 245 فولت تيار مستمر / 194-290 فولت تيار مستمر | |
| الطاقة (الحد الأقصى للإدخال الاسمي) | 4800 واط2) | 2400 واط2) |
| الحالي (الحد الأقصى @VOUT ≥ 108 فولت تيار مستمر) | 22,2 أ2) | 11,1 أ2) |
| المشاركة الحالية (تحميل 10 - 100%) | ±5% من الحد الأقصى للتيار من 10 إلى 100% | |
| حماية | مقاومة للدوائر القصيرة، إيقاف تشغيل الجهد الزائد، القطبية المعكوسة والصمامات | |
| إدخال البيانات | ||
| جهد إدخال التيار المتردد (النطاق / فصل الجهد المنخفض) | 185-275 فولت تيار متردد / 170 فولت تيار متردد | 95-140 فولت تيار متردد / 85 فولت تيار متردد |
| تيار التيار المتردد (الحد الأقصى - يعتمد على نوع الوحدة) | 32,8-46 الأسلحة 3) | 36,8-45,2 الأسلحة 3) |
| التردد (الافتراضي: نطاق المزامنة) | 47-53 و57-63 هرتز | 57-63 و47-53 هرتز |
| التردد (قابل للضبط: نطاق المزامنة) | 47-53 هرتز، 57-63 هرتز أو كليهما (التكيف) | |
| عامل الطاقة / ثد | > 0,99 عند تحميل 50% أو أكثر / < 3,5% | |
| الجهد DC الاسمي / النطاق الممتد4) | 204-290 فولت تيار مستمر / 180-204 فولت تيار مستمر | |
| تيار مستمر (الحد الأقصى) | 26,7 أمبير / 36 أمبير أثناء التحميل الزائد (15 ثانية) | 12,8 أ / 18 أ أثناء التحميل الزائد (15 ثانية) |
| ميزات الإدخال |
المصهر في L وN، قابل للتوصيل السريع، مكثف أطراف برغي فردية لإدخال التيار المتردد 4 مم2لـ L وN وPE (4x مرحلة واحدة) |
|
| خيارات | ||
| التحكم والمراقبة (الوحدة الرئيسية) | Smartpack2 اللمس | |
| التحكم والمراقبة (الوحدة الأساسية) | Smartpack2 الصناعية الأساسية | |
| يمكن عقدة وحدة التحكم | جهاز مراقبة مرن (مع صندوق التتابع) | |
| توزيع التيار المتردد | أطراف براغي فردية لإخراج التيار المتردد 10 مم2لـ L وN وPE (مرحلة واحدة واحدة) | |
| توزيع العاصمة | اتصال DC بالجملة على الترباس 2x M6 | |
| مواصفات أخرى | ||
| كفاءة | > 96% (وضع التيار الكهربائي)، > 95% (وضع العاكس) | > 93% (وضع التيار الكهربائي)، > 92% (وضع العاكس) |
| درجة حرارة التشغيل | -40 إلى +55 درجة مئوية (-40 إلى +131 درجة فهرنهايت)، الرطوبة 5-95% رطوبة نسبية غير متكثفة | |
| درجة حرارة التخزين | -40 إلى +85 درجة مئوية (-40 إلى +185 درجة فهرنهايت)، الرطوبة 0-99 % رطوبة نسبية غير متكثفة | |
| الأبعاد [العرض × العمق × الارتفاع] | 482 × 440 × 89 ملم (2U) (19 × 17,3 × 3,5 بوصة) | |
| وزن | 9,9 كجم (21,8 رطل) | |
| معايير التصميم | ||
| السلامة الكهربائية | EN 60950-1، EN 62040-1 سلامة UPS | |
|
إي إم سي |
ETSI EN 300 386 V2.1.1، لجنة الاتصالات الفيدرالية CFR 47 الجزء 15 إن 62040-2 إن 61000-6-1/-2/-3/-4/-5 |
|
|
بيئة |
ETSI EN 300 019: 2-1 (الفئة 1.2)، 2-2 (الفئة 2.3) و2-3 (الفئة 3.2) ظروف التشغيل العادية وفقًا للمواصفة IEC 62040-3:2011 البند 4.2. يجب الإبلاغ عن ظروف التشغيل الأخرى وفقًا للمواصفة IEC 62040-3:2011 البند 4.3 متوافقة مع معايير RoHS 3 (2015/863/EU) وWEEE (2008/98/EC) |
|
|
1) يتم تكوين نطاقات جهد الخرج في المصنع ولها مفاتيح فردية في الهيكل العلوي 3) إذا كان منفذ التيار المستمر محملاً بشكل زائد وسحب الجهد أقل من 194 فولت، فقد يزيد تيار الإدخال فوق هذا المستوى. |
2) تحميل التيار المتردد له الأولوية. الحد الأقصىمتاحتعتمد طاقة وتيار خرج التيار المستمر على حمل التيار المتردد الفوري وجهد إدخال التيار المتردد ؛ أي بحد أقصى 3200 واط / 29,6 أمبير عند طاقة التيار المتردد الكاملة والمدخل الاسمي لـ 230 فولت تيار متردد. 4) انخفاض الأداء - لا يوجد دعم للحمل الزائد، وبالنسبة لخرج تيار متردد يتراوح من 200 إلى 240 فولت تيار متردد، سيزيد THD وينخفض الحد الأقصى لمعدلات طاقة الخرج (إلى 970 وات لـ 230 فولت تيار متردد @ 180 فولت تيار مستمر) |
|

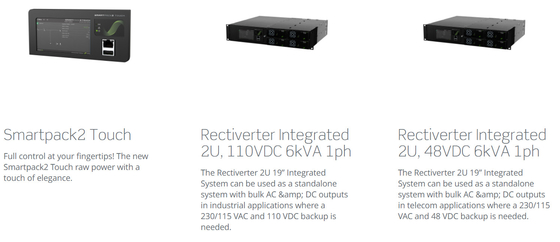

المنتجات ذات الصلة:
