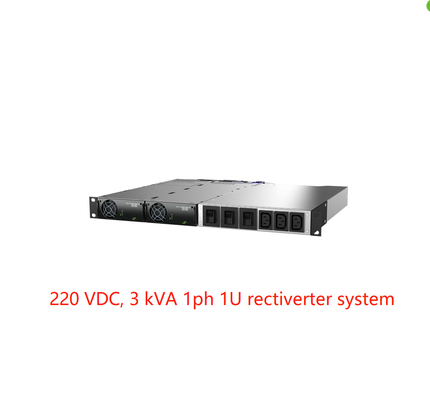

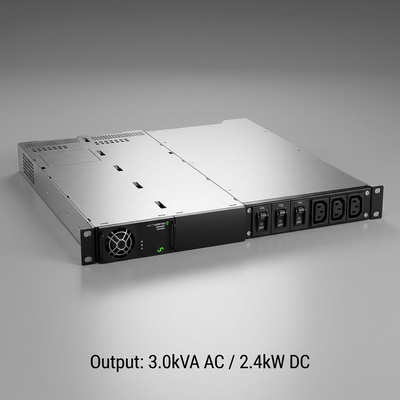

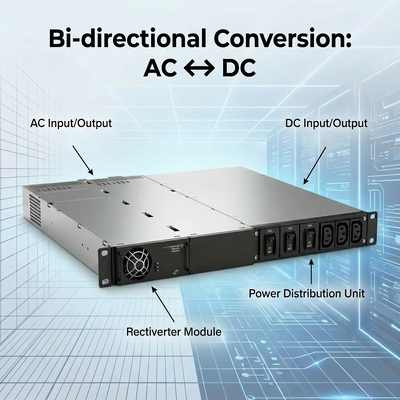

Eltek Rectiverter Integrated Standalone System 3kVA 1phase 220 VDC (رقم الجزء: CTOR0201.003 CTOR0201.006)
التطبيقات:
يمكن استخدام النظام المستقل المدمج في المستقيم في التطبيق حيث
هناك حاجة إلى 1230 / 115Vac النسخ الاحتياطي بالتوازي مع النسخ الاحتياطي 220Vdc.
يمكن دمج النظام في نظام Eltek DC وتوصيله بنفس وحدة التحكم مثل أنظمة 220Vdc
يمكن استخدامه أيضًا كنظام مستقل متصل بأي مصدر 220Vdc متاح.
يقتصر إجمالي طاقة الخرج لكل من خرج التيار المتردد والتيار المستمر على الحد الأقصى 4kw ، ويمكن ضبط حدود خرج التيار المتردد والتيار المستمر وفقًا للحمل المرفق ، حيث يتم تعيين حدود حمل التيار المتردد على 3Kva كحد أقصى.
هاتف جوال / لاسلكي
ل LTE / 4G / WiMAX
ل نظام الهوائي الموزع
ل النطاق العريض
l محطات الراديو / المواقع الخلوية
ل ·
ل السكك الحديدية والبنية التحتية للمترو
ل التحكم والحماية
ل الإشارات
ل GSM-R
ل أنظمة السلامة
ل ·
ل أدوات الطاقة
ل التحكم والحماية
ل نظام SCADA
دلائل الميزات :
تصميم مضغوط وتركيب بسيط
مدخلات ومخرجات أحادية الطور 230 أو 115VAC
المدخلات والمخرجات ل 48Vdc
ل تصل إلى 4 وحدات المستقيم
ل 8KW إجمالي الناتج AC + DC
ل ماكس 6kVA إخراج التيار المتردد
ل ماكس 4KW / 8KW الناتج تيار مستمر
خيارات توزيع التيار المتردد 1 أو 2 القطب
ل 1 خيار توزيع القطب DC
ل بنيت في نقل التكنولوجيا
البيانات الفنية:
| النماذج / طلب المعلومات | 4 كيلوواط ، 230 فولت | 2 كيلو واط ، 115 فولت | |
| رقم القطعة | CTOR0201.003 | CTOR0201.006 | |
| بيانات إخراج التيار المتردد | |||
| الجهد (افتراضي) / (نطاق قابل للتعديل) 1) | 230 فولت تيار متردد / 200 - 240 فولت تيار متردد | 115 فولت تيار متردد / 100 - 127 فولت تيار متردد | |
| التردد (وضع العاكس الافتراضي) | 50 هرتز (تكيفية) | 60 هرتز (تكيفية) | |
| التردد (وضع العاكس القابل للضبط) | 50 هرتز ، 60 هرتز أو آخر مزامنة 50/60 هرتز (تكيفية) | ||
| الحد الأقصى للطاقة (مستمر / حمل زائد (أقل من 15 ثانية)) | 2400 واط (3000 فولت أمبير) / 4000 فولت أمبير | 1200 واط (1500 فولت أمبير) / 2000 فولط أمبير | |
| الحد الأقصى الحالي (مستمر / حمل زائد (<15 ثانية)) | 13ARMS / 17،4ARMS | ||
| الرحلة السريعة الحالية (الحد الأقصى) (20 مللي ثانية) | 64 أمبير (6 × اسمي) | ||
| عقد (انخفاضات الجهد) (قبل التحول إلى البطارية) | 5 مللي ثانية | ||
| THD | <1.5٪ عند الحمل المقاوم | ||
| ميزات الإخراج | الصمامات في L و N ، قابلة للتوصيل على الساخن | ||
| بيانات الإخراج DC | |||
| الجهد (افتراضي) / (نطاق قابل للتعديل) | 245 فولت تيار مستمر / 194 - 290 فولت تيار مستمر | ||
| الطاقة (الحد الأقصى @ المدخلات الاسمية) | 2400 واط 2) | 1200 واط 2) | |
| التيار (الحد الأقصى @ الناتج الاسمي VDC) | 11،1 أ 2) | 5،5 أ 2) | |
| وقت الانتظار ، أقصى طاقة خرج | > 10 مللي ثانية ؛VOUT> 95 فولت تيار مستمر | ||
| ميزات الإخراج | دليل على الدائرة القصيرة ، إيقاف تشغيل الجهد الزائد ، توصيل خرج التيار المستمر بالجملة إلى الترباس M6 | ||
| ادخال البيانات | |||
| جهد إدخال التيار المتردد (مرحلة واحدة) | 185 - 275 فولت تيار متردد | 95-140 فولت تيار متردد | |
| تيار متردد (بجهد خرج اسمي) (حسب نوع الوحدة) | 14-24 ذراعًا 4) | ||
| التردد (الافتراضي: نطاق المزامنة) | 47-53 و 57-63 هرتز | 57-63 و47-53 هرتز | |
| التردد (قابل للضبط: نطاق المزامنة) | 47-53 هرتز أو 57-63 هرتز أو كليهما (تكيفي) | ||
| معامل القدرة / THD | > 0.99 عند تحميل 50٪ أو أكثر / <3.5٪ | ||
| تيار مستمر الجهد الاسمي / المدى الموسع (لا الزائد) 3) | 204-290 VDC / 180 - 204 VDC | ||
| تيار DC (الحد الأقصى) | 13،3 A / 18 A أثناء التحميل الزائد (15 ثانية) | 6،4 A / 9 A أثناء التحميل الزائد (15 ثانية) | |
|
ميزات الإدخال |
الصمامات في L و N ، قابلة للتوصيل على الساخن ، مكثف ، قابلة للتوصيل على الساخن المحطات اللولبية الفردية لإدخال التيار المتردد 6 مم 2 لتوصيل الإدخال L و N & PE Bulk DC إلى الترباس M6 |
||
| مواصفات أخرى | |||

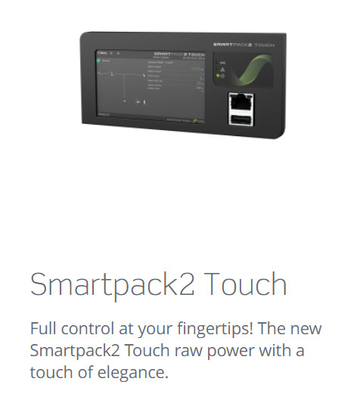

| دعم الاتصال بوحدة التحكم التالية (RJ45) | وحدات تحكم Smartpack2 و Smartpack S & Compack | ||

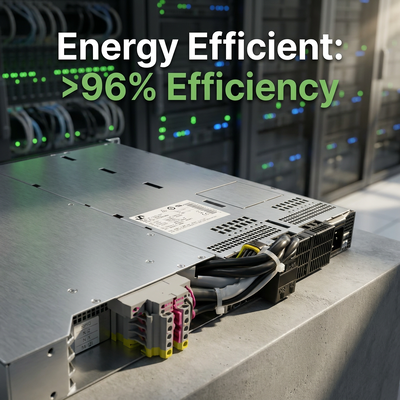

| كفاءة | > 96٪ (وضع التيار الكهربائي (AC / AC و AC / DC)) ،> 94٪ (وضع العاكس (DC / AC)) | ||
| توزيع تيار متردد ثنائي القطب (مقابس توصيل IEC 320-C13) | 3 قطعة ، 10 أمبير ، خصائص OP (اختياري 4-8 قاطع بخصائص CS متاح) | ||
| فئة الحماية | IP 20 | ||
| درجة حرارة التشغيل | -40 إلى +55 درجة مئوية (+40 إلى + 131 درجة فهرنهايت) ، الرطوبة 5 - 95٪ رطوبة نسبية بدون تكاثف | ||
| درجة حرارة التخزين | -40 إلى + 85 درجة مئوية (-40 إلى +185 درجة فهرنهايت) ، الرطوبة 0-99٪ رطوبة نسبية غير مكثفة | ||
| الأبعاد [WxDxH] / الوزن | 482 × 395 × 44 مم (1U) (19 × 17 × 1،8 بوصة) / 6 كجم (13 رطلاً) | ||
| معايير التصميم | |||
| السلامة الكهربائية | EN 60950-1 ، EN 62040-1 | ||
| EMC |
ETSI EN 300386 V.1.6.1، FCC CFR 47 الجزء 15 EN 61000-6-1 / -2 / -4 / -5 EN62040-2 (انبعاث Cat C1 ، مناعة Cat C2 / C3) |
||
|
بيئة |
ETSI EN 30019: 2-1 (فئة 1.2) و 2-2 (فئة 2.3) ظروف التشغيل العادية وفقًا للفقرة 4.2 من IEC / EN 62040-3: 2011. شروط التشغيل الأخرى وفقًا لـ IEC 62040-3: 2011 الفقرة 4.3 ، يجب إخطار 2011/65 / EU (RoHS) و 2012/19 / EU (WEEE) |
||
|
1) نطاقات جهد الإخراج التي تم تكوينها في المصنع ولها قفل فردي في الهيكل العلوي 3) انخفاض الأداء - لا يوجد تعزيز للطاقة وزيادة الجهد THD على خرج التيار المتردد. |
2) حمل التيار المتردد له الأولوية.أقصىمتاحتعتمد طاقة خرج التيار المستمر والتيار على التيار المتردد الفوري الحمل والجهد إدخال التيار المتردد ؛أي 1600W كحد أقصى عند طاقة التيار المتردد الكاملة والمدخلات الاسمية لـ 230VAC. 4) إذا تم سحب جهد التيار المستمر إلى أقل من 194 فولت ، فقد يزيد تيار الإدخال فوق هذا المستوى |
||

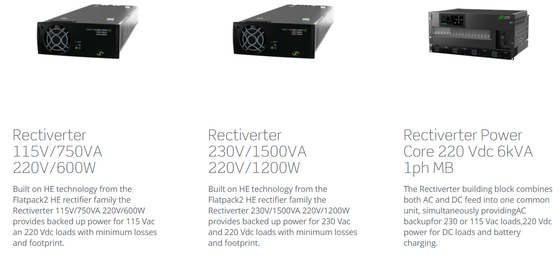

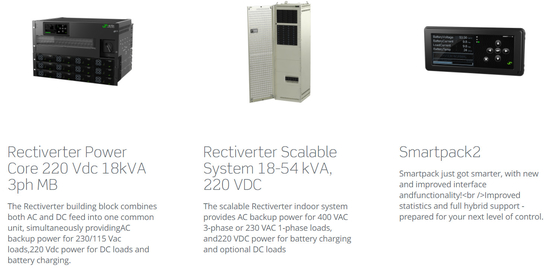

منتجات ذات صله:
