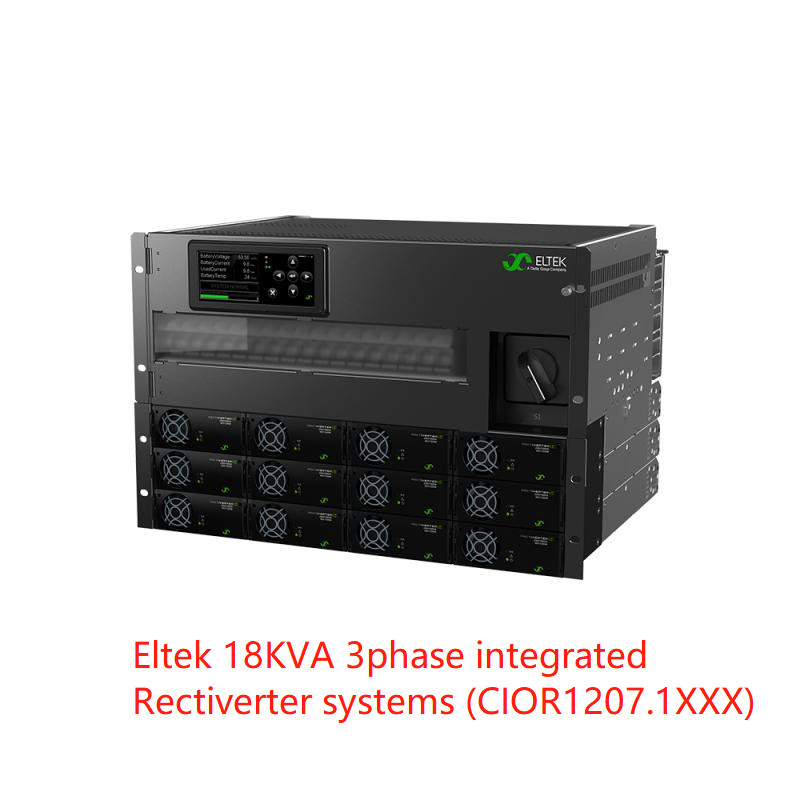

القلب الكهربائي للجهاز الاصلاحي Eltek 110 VDC 18 kVA 1hr أو 3hr حتى 18Kva AC و 14.4kw 110Vdc الخروج (رقم الجزء CIOR1207.1xxx)
التطبيقات:
يمكن استخدام النظام المتكامل المباشر 2U 19 بوصة كنظام مستقل مع إنتاج AC & DC الكلي في التطبيقات الصناعية حيث هناك حاجة إلى 230 / 115Vac و 110Vdc احتياطي.
يقتصر إجمالي الطاقة الخارجة لكل من AC و DC على إجمالي 8KW ، ويمكن تعيين حدود إخراج AC و DC وفقًا للحمل المتصل ،حيث يتم تعيين الحد الأقصى لحمل التيار المتردد إلى 6kVA وحمل التيار المتردد إلى 4KW 8 كيلوواط

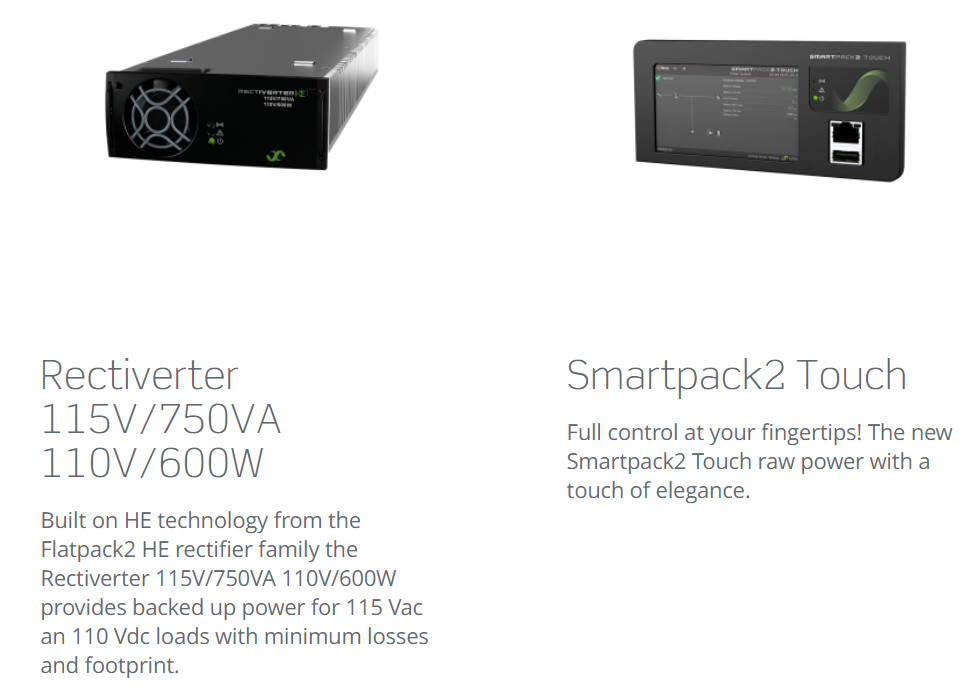

كخيارات إضافية ، يمكن توسيع قياس وإشارة على نطاق واسع مع شاشة I / Q أو عقدة CAN الشاشة المرنة.
الاتصالات الهاتفية/اللاسلكية
· LTE / 4G / WiMAX
· نظام الهوائي الموزع
· النطاق العريض
· محطات قاعدة الراديو/مواقع الخلايا
خدمات الطاقة
· أجهزة التحول منخفضة و عالية الجهد
· محطات المحولات و محطات الطاقة الفرعية
· التحكم والحماية
· نظام SCADA
البنية التحتية للسكك الحديدية والمترو
· التحكم والحماية
· إشارات
الخصائص الرئيسية:
البيانات التقنية:
| النماذج / معلومات الطلب 24 كيلوواط ، 230 فولت 1 ساعة | 24 كيلوواط، 400 فولت 3 ساعة |
| عائلة المنتجات CIOR1207.1xxx | |
| بيانات النتيجة التيار المتردد | |
| الجهد (الوضع الافتراضي) / (المدى القابل للتعديل) 1) 230 فاك / 200 - 240 فاك 400 فاك 3 مرحلة (Y) / 346-415 فاك | |
| التردد (وضع عاكس افتراضي) 50 هرتز (تكيفي) | |
| التردد (وضع عاكس قابل للتعديل) 50 هرتز، 60 هرتز أو آخر 50/60 هرتز تم مزامنتها (تكيفي) | |
| أقصى طاقة (متواصلة / زيادة في الحمل (< 15s) ) 14,4 كيلوواط (18 كيلوواط) / 24 كيلوواط | |
| الحد الأقصى للتيار/المرحلة (متواصلة / زيادة في الحمل (< 15s)) 78ARMS / 104,4ARMS | 26ARMS / 34,8ARMS |
| التيار (الحد الأقصى) السرعة السريعة / المرحلة (20ms) 384 A (6 x الاسمية) | 128 A (6 × الاسمية) |
| انتظار (انخفاضات في الجهد) (قبل التبديل إلى البطارية) > 5 ms @ 14,4 kW load | |
| THD < 1.5٪ عند الحمل المقاوم | |
| خصائص الإخراج مصدر في L و N ، قابلة للشحن الساخن | |
| بيانات النتيجة المباشرة | |
| الجهد (الوضع الافتراضي) / (المدى القابل للتعديل) 122,5 VDC / 97 - 145 VDC | |
| الطاقة (أقصى مدخل @ الاسمية) 14,4 كيلوواط 2) | |
| التيار (الحد الأقصى @VOUT ≤ 108 VDC) 133 A2) | |
| وقت الاحتفاظ، أقصى طاقة خروجا > 10ms؛ VOUT > 41 VDC | |
| خصائص الإخراج: مقاومة لقطع قصير، إيقاف التيار الكهربائي الزائد، الاتصال بالخارج المتردد الكلي إلى المسامير M8 | |
| بيانات الإدخال | |
| التيار التيار الرئيسي الجهد الدخالي ((3 مرحلة Y) 185 - 275 VAC ، ((مرحلة واحدة) 320 - 475 VAC ، ((3 مرحلة Y) | |
| التيار المتردد/المرحلة ((بجهد الخروج الاسمي) (اعتمادا على نوع الوحدة) 84-144 ARMS 4) | 28-48 ARMS 4) |
| التردد (الوضع الافتراضي: نطاق مزامنة) 47-53 و 57-63 هرتز | |
| التردد (يمكن تعيينه: نطاق مزامنة) 47-53 هرتز، 57-63 هرتز أو كليهما (تكيفي) | |
| عامل الطاقة / THD > 0.99 عند 50٪ من الحمل أو أكثر / < 3.5٪ | |
| الجهد المباشر الاسمي / النطاق الممتد (بدون زيادة في الحمل)3)102 - 145 VDC / 90 - 102 VDC | |
| التيار المستمر (الحد الأقصى) 150 A / 216 A أثناء الحمل الزائد (15s) | |
|
فيوز في L و N، الساخنة قابلة للشحن، فاريستور، الساخنة قابلة للشحن خصائص المدخلات مدخلات التيار المتردد محطات المسمار الفردية 10 ملم2 لL1،L2،L3 أو L1،L1،L1 + N & PE اتصال مدخلات DC الكتلة إلى المسمار M8 توصيل بطارية التيار المباشر الكبيرة إلى المسامير M8 |
|
| الخيارات | |
| التحكم والرصد (انظر ورقة بيانات Smartpack2) Smartpack2 ، بما في ذلك شاشة التصنيع الأساسية و I/O من النوع 2 | |
| 1 قطب توزيع التيار المتردد (الاتصال L مباشرة على MCB) 1-18 pc، 2-20A، C أو B الخصائص | خصائص 1-18 pc، 2-20A، C أو B |
| توزيع التيار المتردد من 3 قطب (الاتصال L1-L3 مباشرة على MCB) - | 1-6 PC، 2-20A، C أو B الخصائص |
| مواصفات أخرى | |
| الكفاءة > 96% (الوضع الرئيسي (AC/AC و AC/DC) ، > 94% (وضع العاكس (DC/AC)) | |
| مفتاح التحويل اليدوي 63 A (أجري قبل التوقف) | |
| فئة الحماية IP 20 | |
| درجة حرارة التشغيل -40 إلى +55 درجة مئوية (-40 إلى +131 درجة فهرنهايت) ، الرطوبة 5 - 95% RH غير مكثفة | |
| درجة حرارة التخزين من -40 إلى +85 درجة مئوية (-40 إلى +185 درجة فهرنهايت) ، الرطوبة 0 - 99% RH غير مكثفة | |
| الأبعاد [WxDxH] / الوزن 482 x 432 x 311mm (7U) (19 x 17 x 12,3 ′′) / 27kg (60 lbs) | |
| معايير التصميم | |
| السلامة الكهربائية EN 60950-1، EN 62040-1 سلامة UPS | |
|
EMC ETSI EN 300 386 فولت.1.6.1، FCC CFR 47 الجزء 15 EN 61000-6-1 /-2/-3/-4, EN62040-2 |
|
|
ETSI EN 300 019: 2-1 (الطبقة 1.2) ، 2-2 (الطبقة 2.3) البيئة تتوافق ظروف التشغيل العادية مع IEC/EN 62040-3:2011 الفقرة 4.1 RoHS (2011/65/EU) و WEEE (2002/96/EC) |
|
|
1) نطاقات الجهد الخارجي التي تم تكوينها في المصنع ولديها تثبيت فردي في الهيكل العلوي 2) تحظى عبء التيار المتردد بالأولوية.متاحةطاقة الخروج المباشرة والتيار يعتمد على 3) 90-102 VDC: انخفاض الأداء - لا زيادة في الطاقة وزيادة في الجهد THD على مخرج التيار المتردد. مدخل 230VAC. 4) إذا تم سحب الجهد المستمر إلى أقل من 97 فولت قد يزيد تيار المدخل فوق هذا المستوى |
|
