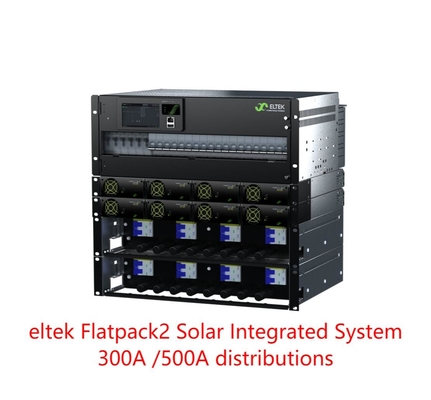

Eltek Flatpack2 نظام متكامل للطاقة الشمسية ذاتية القيادة 300A/500A (رقم الجزء:CTOA0407S.4xxx CTOA0810S.4xxx)
يستند مركز الطاقة الشمسية المستقلة لشركة إلتيك إلى عائلة منتجات Flatpack2 ، ويتم دمجها بالكامل في حلول كاملة ومرنة مع وحدة تحكم Smartpack2 واحدة
يحتوي نواة الطاقة على توزيع بطارية متكاملة وتوزيع حمولة متواصلة وشاحنات شمسية مع لوحة اتصال PV. ويمكن تحديث نواة الطاقة بسهولة لتلبية الطلبات المتغيرة.
يتم توفير الطاقة من الألواح الكهروضوئية ومع مزيج من البطاريات الدراجة لتزويد جميع الطاقة المطلوبة طوال اليوم.
1النظام الكامل

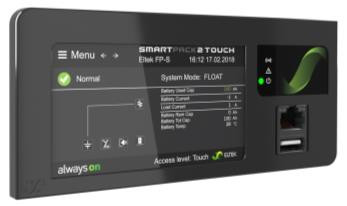

2جهاز التحكم باللمس
3التحكم المتقدم والمراقبة من خلال منفذ إثيرنت

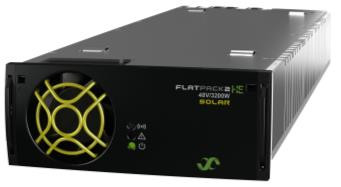

4. الطاقة الشمسية HE FP2 مع MPPT
5أقصى قدرة كهربائية 24 كيلوواط
6لوحة الاتصال الكهروضوئي مع SPD DC (اختياري)
7وحدات قابلة للتوصيل الساخنة
8هيكل توزيع 19 ′′/4U
9حتى 8 أضعاف مواقع مفصل البطارية
10. LVBD
11. حتى 18x مواقع كسر الحمل
12. LVLD1
13LVLD2 (اختياري)
14الموافقات العالمية
البيانات التقنية:
| النموذج | 300A التوزيع | 500A التوزيع | |||||
| رقم الجزء (أنظمة الطاقة المعدلة) | CTOA0407S.4xxx | CTOA0810S.4xxx | |||||
| وحدات الطاقة | |||||||
| شاحن Flatpack2 للطاقة الشمسية1) | Flatpack2 48/3200 HE الطاقة الشمسية | ||||||
| بيانات المدخلات (شاحن شمسي) | |||||||
| الجهد (المدى) | 85-420 VDC (منطقة التشغيل) 100-380 VDC (منطقة MPPT) | ||||||
| الجهد (البدء) | 150 VDC | ||||||
| الحد الأقصى للتيار | 20 سنة قبل الميلاد | ||||||
| لوحة الاتصال الكهروضوئي | |||||||
| مفاتيح الخدمة لمجموعات الطاقة الشمسية | 4 أجزاء من قطب 2 | 8 قطع من القطب الثاني | |||||
| نوع 2 SPD DC (اختياري) | ما يصل إلى 4 قطع | ما يصل إلى 8 قطع | |||||
| بيانات الناتج | |||||||
| الجهد | -48 VDC | -48 VDC | |||||
| التيار (الحد الأقصى) | 300 A | 500 A | |||||
| توزيع البطارية | |||||||
| عدد مواقع المكابح | 6x (قطب واحد) | 8x (قطب واحد) | |||||
| الـ LVBD | 300 A | 500 A | |||||
| نوع مفصل البطارية | نوع الشاشة (إطار D) | ||||||
| توزيع الحمل | |||||||
| عدد مواقع الحمل | ما يصل إلى 18 × 18 ملم | ما يصل إلى 16 × 18 ملم | |||||
| LVLD 1 |
300 A (بحد أقصى 12 × 18 ملم أو 4 × 27 ملم + 6 × 18 ملم) |
300 A (بحد أقصى 10 × 18 ملم أو 4 × 27 ملم + 4 × 18 ملم) |
|||||
| LVLD 2 (خيار) |
150 A (بحد أقصى 6 × 18 ملم أو 4 × 27 ملم) |
150 A (بحد أقصى 6 × 18 ملم أو 4 × 27 ملم) |
|||||
| نوع كاسح الحمل | مزود بالسكك الحديدية DIN ، عرض 18 مم و 27 مم | ||||||
| الرقابة والمراقبة | |||||||
| وحدة التحكم والرصد2) | Smartpack2 Touch + Smartpack2 Basic + I/O Monitor نوع2 | ||||||
| موقع التثبيت | لوحة باب مثبتة | ||||||
| العمليات المحلية | تشغيل القائمة الموجهة عبر لوحة اللمس وعرض رسمي بالألوان | ||||||
| التشغيل عن بعد | إيثيرنث للمراقبة والتحكم عن بعد / محلي عن طريق WEB المتصفح | ||||||
| مواصفات أخرى | |||||||
| درجة حرارة العمل | -40 إلى +70 °C [-40 إلى +158 °F]3) | ||||||
| درجة حرارة التخزين | -40 إلى +85 درجة مئوية [-40 إلى +185 درجة فهرنهايت] | ||||||
| الأبعاد (W x D x H)5) |
482 × 384 × 311 (7U) مم [19 × 15.1 × 12.3 بوصة] |
482 × 384 × 445 (10U) مم [19 × 15.1 × 17.5 بوصة] |
|||||
| وزن (باستثناء الوحدات) | حوالي 12 كجم | حوالي 42 رطلاً | |||||
| معايير التصميم | |||||||
| السلامة الكهربائية | EN 60950-1:2006/A2:2013، EN 62368-1:2020/A11:2020 | ||||||
| الكهرومغناطيسي | المعيار ETSI EN 300 386 v1.3.2، EN 61000-6-1:2019، EN 61000-6-2:2019 EN 61000-6-3:2007/A1:2011/AC:2012، EN 61000-6-4:2019 | , | |||||
| البيئة |
المعيار ETSI EN 300 019-2-1 v2.3.1:2017، ETSI EN 300 019-2-2 v2.4.1:2017, المعيار ETSI EN 300 019-2-3 v2.4.1:2015، ETSI EN 300 132-2 v2.6.1:2019 ظروف التشغيل العادية وفقاً لمادة 62040-5-3: 2016 من معيار IEC.2ظروف تشغيل أخرى وفقاً لـ IEC 62040-5-3:2016 الفقرة 4.3، يجب أن تنصح |
||||||
|
1) انظر Flatpack2 صفحة بيانات الشاحن الشمسي لمزيد من التفاصيل 2) انظر ورقة بيانات Smartpack2 Touch لمراقبة التفاصيل |
3) +45 إلى +70 درجة مئوية [+113 إلى +158 درجة فهرنهايت] مع أداء منخفض 4) الحد الأدنى الموصى به عمق الخزانة هو 400 مم |
||||||
متكاملة مع Smartpack2 Touch + Smartpack2 Basic + I/O Monitor Type2 وFlatpack 2 48/1500HE أو Flatpack2 48/3200HE
الحلول
نحن نقدم حلول كاملة بما في ذلك مسح الموقع، واقترح خطة مهنية وفقا لطلب العميل، الدعم الفني،وخدمة الصيانة لشركات الاتصالات داخل الصين وخارجهالدينا فريق مؤهل وشبكة من الشركاء الموثوق بهم في جميع أنحاء العالم.
الأسئلة الشائعة:
1كيف تتحكمين بالجودة؟
ج: جميع المنتجات قبل الشحن هي سيناريوهات الاستخدام المحاكاة، والحمل والحمل الكامل واختبار المشاركة الحالية لضمان جودة المنتج.
2ما هو الحد الأدنى لكمية الطلب؟
ج: لا يوجد حد أدنى لكمية الطلب، ويمكن أيضًا القيام به. الفرق الوحيد هو السعر والجدول الزمني.
3هل يمكنك أن تقدم شركتك؟
ج: يشرفني ذلك، سأرسل لك وثيقة تعريف الشركة في وقت لاحق لتقدم لك معلومات أكثر شمولاً ومباشرة عن شركتنا.
4ما هي مزايا شركتك؟
ج: المخزون الكافي وضمان التوريد لاستئناف التوريد لاحقًا، مرنة تتوفر وفقًا لاحتياجات مختلفة من العملاء، وتوفير حلول مختلفة.
5هل يمكنني إرسال عينات؟
ج: يمكنك إرسال العينات، العينات تخضع للفخر الكبير، والشحن تحتاج إلى أن تتحمل من قبلك.
6كيف تتعامل شركتك مع مشكلة الجودة؟
الجواب: شركتنا تعمل في هذه الصناعة منذ حوالي 10 سنوات. لديها بالفعل سمعة معينة. سنقوم بتحليلها بعناية. إذا كانت بالفعل مشكلتنا في الجودة،يمكنك أن تكوني متأكدة أنه سيفعل الأشياء وفقاً لاتفاقية العقد ولن يتركك أبداً بعد القلق، فريق خدمة لدينا سيكون سعيدا لخدمة لك.
7 Wقبعةبوهل أنت متأكد من الجودة ؟
الجواب: 100٪ أصلية مع حزمة جديدة. سنختبر كل عنصر قبل نشر للتأكد من كل عنصر مع جودة جيدة.
8 هـهل لديك شهور من الضمان ؟
ج: ضمان نوعية لمدة سنة واحدة
9كيف تتعامل مع أي سلع أقل جودة ؟
الجواب: يمكن إرسال البضائع بالبريد مع رسوم البريد الخاصة بنا لأي منتجات ذات جودة سيئة خلال فترة الضمان.
