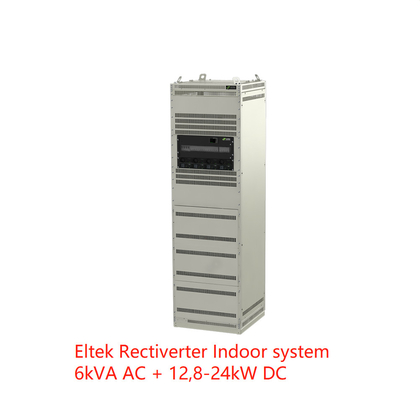

نظام خزانة داخلية Eltek Rectiverter 6 كيلو فولت أمبير تيار متردد + 12.8-24 كيلو واط تيار مستمر مع إدخال تيار متردد / تيار مستمر (CTEJ0843.4000 CTEJ0843.4001)
نظام خزانة داخلية Eltek Rectiverter 6 كيلو فولت أمبير تيار متردد + 12.8-24 كيلو واط تيار مستمر مع إدخال تيار متردد / تيار مستمر (CTEJ0843.4000 CTEJ0843.4001)
يجمع نظام Rectiverter الداخلي بين تغذية التيار المتردد والتيار المستمر في وحدة مشتركة واحدة ، ويوفر في الوقت نفسه طاقة احتياطية للتيار المتردد لأحمال 230 فولت تيار متردد ، وطاقة 48 فولت تيار مستمر لأحمال التيار المستمر وشحن البطارية.
إنه مصمم لفئة حماية IP20-21.يمكن تكوين إجمالي خرج التيار المستمر حتى 24 كيلو وات من حمل التيار المستمر حيث يتم ضبط الحد الأقصى لحمل التيار المتردد على 6 كيلو فولت أمبير بحد أقصى.
المعلمات :
| نظام المستقيم الداخلي | |||||||
| النماذج / معلومات الطلب 6kVA + 12.8 kW DC | 6 كيلو فولت أمبير + 16.8 كيلو واط تيار مستمر | 6 كيلو فولت أمبير + 16.0 كيلو واط تيار مستمر | 6 كيلو فولت أمبير + 24.0 كيلو واط تيار مستمر | ||||
| رقم مرجعي CTEJ0843.4000 | CTEJ0843.4001 | CTE20843R1.4000 | CTE30843R1.4000 | ||||
| بيانات إخراج التيار المتردد | |||||||
| الجهد (افتراضي) / (نطاق قابل للتعديل) | 230 فولتتيار متردد/ 200 - 240 فولتتيار متردد | ||||||
| التردد (وضع العاكس الافتراضي) | 50 هرتز (تكيفية) | ||||||
| التردد (وضع العاكس القابل للضبط) | 50 هرتز ، 60 هرتز أو آخر مزامنة 50/60 هرتز (تكيفية) | ||||||
| الحد الأقصى للطاقة (مستمر / حمل زائد (أقل من 15 ثانية)) | 4800 واط (6000 فولت أمبير) / 8000 فولت أمبير | ||||||
|
الحد الأقصى الحالي (مستمر / حمل زائد (أقل من 15 ثانية)) |
26 أRMS/ 34،8 أRMS | ||||||
| الرحلة السريعة الحالية (الحد الأقصى) (20 مللي ثانية) | 120 أمبير (6 × اسمي) | ||||||
| عقد (انخفاضات الجهد) (قبل التحول إلى البطارية) | > 5 مللي ثانية @ 4800 واط تحميل | ||||||
| THD | <1.5٪ عند الحمل المقاوم | ||||||
| ميزات الإخراج | الصمامات في L و N ، قابلة للتوصيل السريع | ||||||
| بيانات الإخراج DC | |||||||
| الجهد (افتراضي) / (نطاق قابل للتعديل) | 53.5 فولتالعاصمة/ 43-58 فولتالعاصمة | ||||||
| الطاقة (الحد الأقصى @ المدخلات الاسمية) 12.8 كيلو واط1) | 16.8 كيلو واط1) | 16.0 كيلو واط1) | 24.0 كيلو واط1) | ||||
| الحالي (الحد الأقصىVخارج≤ 48 فولتالعاصمة) 267 أ1) | 350 أ1) | 333 أ1) | 500 أ1) | ||||
| وقت الانتظار ، أقصى طاقة خرج | > 10 مللي ثانية ؛الخامسخارج> 41 فولتالعاصمة | ||||||
| ميزات الإخراج | دليل على ماس كهربائى ، أكثر من اغلاق الجهد | ||||||
| ادخال البيانات | |||||||
| جهد إدخال التيار المتردد (3 مراحل Y) | 400 فولتتيار متردد | ||||||
| حماية الطفرة | فئة OVP 2 | ||||||
| تيار / طور التيار المتردد (عند جهد الخرج الاسمي) (حسب النوع) 28-58 أRMS 3) | |||||||
| التردد (الافتراضي: نطاق المزامنة) | 47-53 هرتز | ||||||
| التردد (قابل للضبط: نطاق المزامنة) | 47-53 هرتز أو 57-63 هرتز أو كليهما (تكيفي) | ||||||
| معامل القدرة / THD | > 0.99 عند تحميل 50٪ أو أكثر / <3.5٪ | ||||||
|
نطاق الجهد الاسمي / الممتد DC (لا الزائد)2) |
45-58 فولتالعاصمة/ 40-45 فولتالعاصمة | ||||||
| تيار DC (الحد الأقصى) | 128 أمبير / 180 أمبير أثناء الحمل الزائد (15 ثانية) | ||||||
|
ميزات الإدخال |
مصهر في L و N ، قابل للتوصيل على الساخن ، مكثف ، أطراف لولبية فردية بإدخال تيار متردد قابل للتوصيل الساخن 10 مم 2 لـ L1، لام2 ،إل3 ،N & PE قاطع البطارية (نوع التوصيل) ، افتراضي LVBD |
||||||
| توزيع الحمولة 6kVA + 12.8kW DC | 6 كيلو فولت أمبير + 16.8 كيلو واط تيار مستمر | 6 كيلو فولت أمبير + 16.0 كيلو واط تيار مستمر | 6 كيلو فولت أمبير + 24.0 كيلو واط تيار مستمر | ||||
| LVLD | 300 أ | ||||||
| 1 توزيع القطب AC (اتصال L على MCB) | 2 * 2 أ ، 4 * 6 أ ، 4 * 10 أ ج | 2 * 6 أمبير ، 2 * 10 أمبير ج | |||||
| -48 فولتالعاصمةالتوزيع (حمل الأولوية) 4 * 10A ، 4 * 16A ، 4 * 32A ، 4 * 63A | 4 * 10 أ ، 2 * 16 أ ، 4 * 32 أ ، 4 * 63 أ | 4 * 10 أ ، 4 * 16 أ ، 4 * 32 أ ، 4 * 63 أ | 4 * 10 أ ، 4 * 16 أ ، 6 * 32 أ ، 6 * 63 أ | ||||
| -48 فولتالعاصمةالتوزيع (بدون تحميل الأولوية) | 2 * 10 أ ، 2 * 16 أ ، 2 * 32 أ ، 2 * 63 أ | 2 * 10 أ ، 2 * 16 أ ، 3 * 32 أ ، 3 * 63 أ | |||||
| قاطع البطارية | 3 * 100 أ ، د (توصيل) | 3 * 200 أ ، د (توصيل) | |||||
| مواصفات أخرى | |||||||
| التحكم والمراقبة (انظر ورقة بيانات Smartpack2) | تركيب لوحة Smartpack S. | سمارت باك 2 | |||||
| الكفاءة> 96٪ (وضع التيار الكهربائي (AC / AC و AC / DC)) ،> 94٪ (وضع العاكس (DC / AC)) | |||||||
| درجة حرارة التشغيل -40 إلى + 55 درجة مئوية (-40 إلى + 131 درجة فهرنهايت) ، الرطوبة 5 - 95٪ رطوبة نسبية بدون تكاثف | |||||||
| درجة حرارة التخزين -40 إلى + 85 درجة مئوية (-40 إلى +185 درجة فهرنهايت) ، الرطوبة 0-99٪ رطوبة نسبية بدون تكاثف | |||||||
| الأبعاد (العرض × العمق × الارتفاع] / الوزن 600 × 600 × 2000 ملم (23.7 × 23.7 × 78.8 بوصة) / 150 كجم (551 رطلاً) | |||||||
| فئة الحماية IP 20 | |||||||
| معايير التصميم | |||||||
| السلامة الكهربائية EN 60950-1 ، EN 62040-1 سلامة UPS | |||||||
|
EMC ETSI EN 300386 V.1.6.1 ، FCC CFR 47 الجزء 15 EN 61000-6-1 / -2 / -3 / -4 |
|||||||
| متوافق مع ETSI EN 30019: 2-1 (الفئة 1.2) و2-2 (الفئة 2.3) و2-3 (الفئة 3.2) RoHS (2011/65 / EU) و WEEE (2002/96 / EC) | |||||||
|
1) حمل التيار المتردد له الأولوية.أقصىمتوفرةطاقة خرج التيار المستمر والتيار يعتمدان على حمل التيار المتردد الفوري والجهد الكهربي لإدخال التيار المتردد ؛أي بحد أقصى 10،9 kW / 18،9 kW عند طاقة التيار المتردد الكاملة والمدخل الاسمي لـ 230Vتيار متردد. 2) 40-45 فولتالعاصمة: أداء منخفض - لا يوجد تعزيز للطاقة وزيادة الجهد THD على خرج التيار المتردد |
3) إذا تم سحب جهد التيار المستمر إلى أقل من 43 فولت ، فقد يزيد تيار الإدخال فوق هذا المستوى | ||||||
* خزانة المستقيم الداخلية مع تغذية AC و DC في خزانة واحدة
تخطيطي اختياري 1
تخطيطي اختياري 2
تخطيطي اختياري 3
