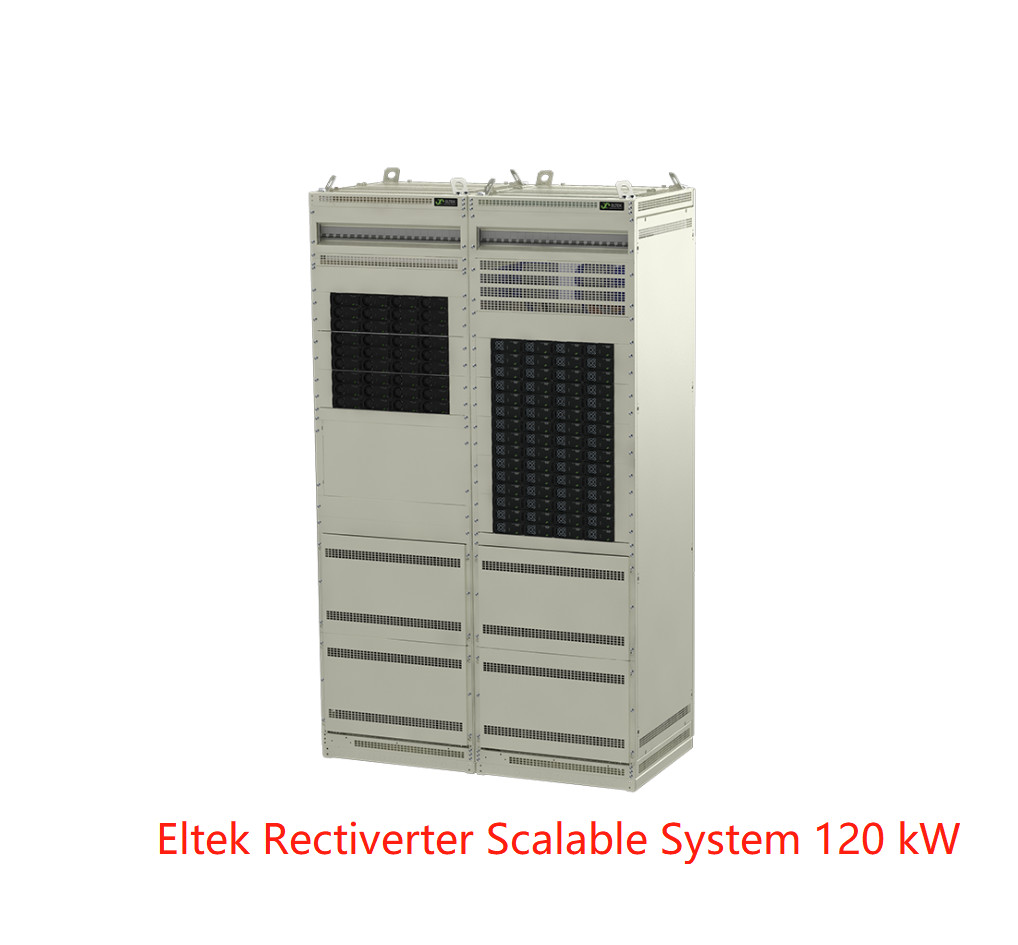

نظام Eltek Rectiverter-Indoor نظام قابل للتطوير بقدرة 120 كيلو وات مع إدخال A + B اختياري ، ومدخل تيار متردد (CDEJ6042.xxxx)
يوفر نظام Rectiverter الداخلي القابل للتطوير طاقة احتياطية لـ 400 VAC 3-phase أو 230 VAC 1-Phase الأحمال ، و 48 VDC لأحمال التيار المستمر وشحن البطارية.
يتمتع النظام بقدرة تحميل قصوى تبلغ 108 كيلو وات ، وهي متغيرة ديناميكيًا لتوفير مخرجات تيار متردد تصل إلى 90 كيلو فولت أمبير / 72 كيلو وات وأيضًا تغذية أحمال تيار مستمر تصل إلى 72 كيلو وات مع توزيع التيار المتردد والتيار المستمر.
عند استخدامه مع الإدخال B الاختياري (مدخل التيار المتردد المزدوج) الذي يلغي الحاجة إلى ATS (مفتاح التحويل التلقائي) التقليدي ، يمثل النظام الداخلي Rectiverter أقصى درجات المرونة وقابلية التوسع.
مدخلات 400 فولت تيار متردد 3 أطوار (ص)
خرج 400 فولت تيار متردد 3 أطوار (ص)
دخل / خرج 48 فولت تيار مستمر
90 كيلو فولت أمبير / 72 كيلو واط خرج التيار المتردد
أقصى إخراج للتيار المستمر يبلغ 72 كيلو واط
توزيع المكيفات
خيار التوزيع DC
خيار A + B (مدخل تيار متردد مزدوج)
خيار LVBD
ما يصل إلى 4 سلاسل بطارية
تقنية النقل المدمجة
150٪ قدرة التحميل الزائد ، 15 ثانية
600٪ رحلة سريعة تيار 20 مللي ثانية
قابل للتوصيل على الساخن
تحكم Smartpack2

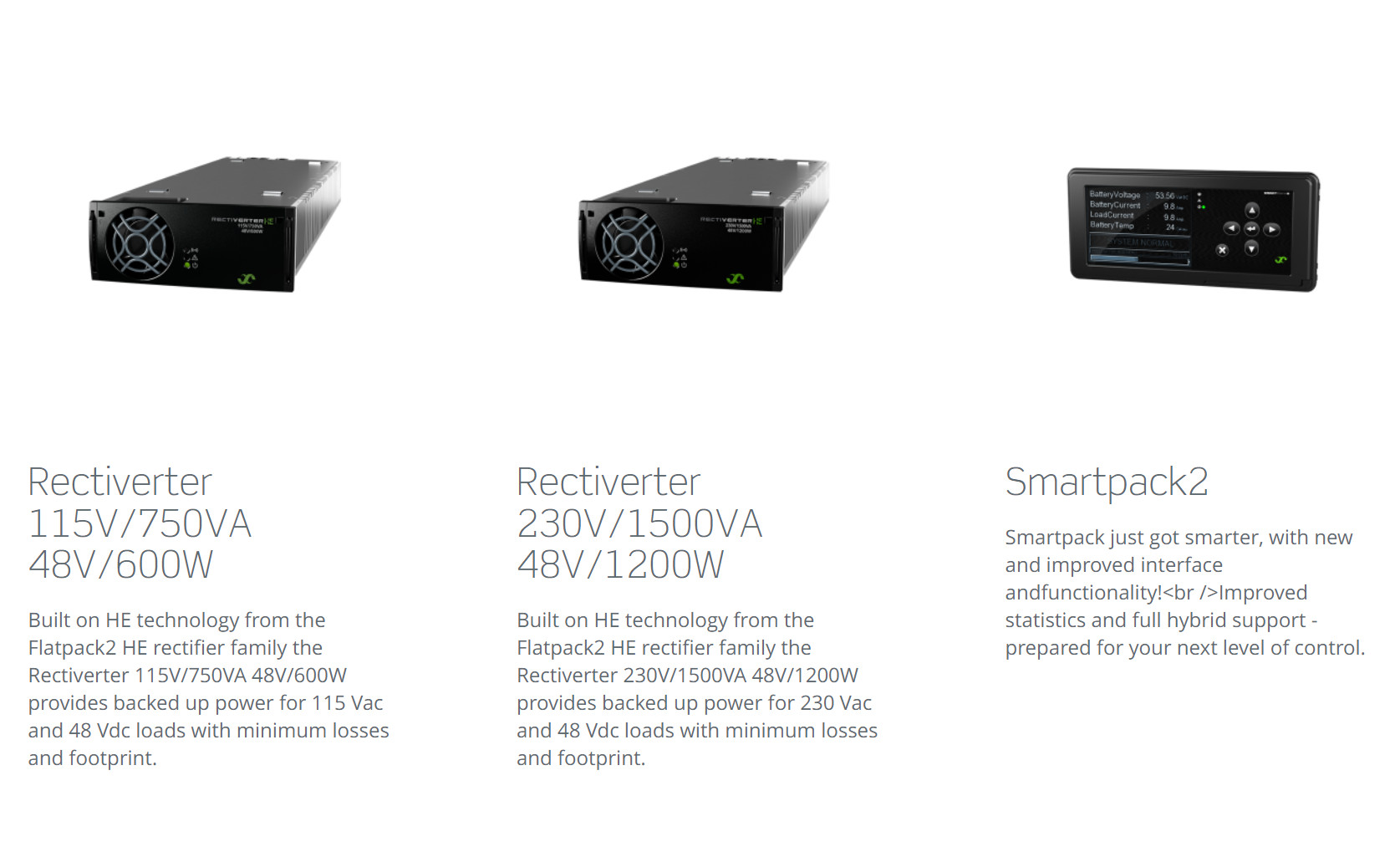

تعمل بشكل متوازي مع مقومات Flatpack2
الامتثال العالمي
تقنية HE الحاصلة على براءة اختراع
مخطط خط أحادي 120 KW + 108 KW B-INPUT
حدود :
| النماذج / طلب المعلومات | 120 كيلو واط + 108 كيلو واط مدخلات ب | ||
| عائلة المنتج | CDEJ6042.xxxx | ||
| بيانات إخراج التيار المتردد | |||
| الجهد (افتراضي) / (نطاق قابل للتعديل) 1) | 400 فولت تيار متردد 3 أطوار (Y) / 346-415 فولت تيار متردد | ||
| التردد (وضع العاكس الافتراضي) | 50 هرتز (تكيفية) | ||
| التردد (وضع العاكس القابل للضبط) | 50 هرتز ، 60 هرتز أو آخر مزامنة 50/60 هرتز (تكيفية) | ||
| الحد الأقصى للطاقة (مستمر / حمل زائد (أقل من 15 ثانية)) | 72 كيلوواط (90 كيلو فولت أمبير) / 120 كيلو فولت أمبير | ||
| الحد الأقصى الحالي / الطور (مستمر / حمل زائد (أقل من 15 ثانية)) | 130 ARMS / 174 ARMS | ||
| الرحلة / الطور السريع الحالي (الحد الأقصى) (20 مللي ثانية) | 640 أمبير (6 × اسمي) | ||
| عقد (انخفاضات الجهد) (قبل التحول إلى البطارية) | > 5 مللي ثانية @ 72 كيلوواط تحميل | ||
| THD | <1.5٪ عند الحمل المقاوم | ||
|
ميزات الإخراج |
الوحدة: الصمامات في L و N ، قابلة للتوصيل على الساخن 1 عمود أو 3 أقطاب توزيع التيار المتردد (اتصال مباشرة على MCB) قدرة القاطع القصوى وفقًا للقاطع الأقصى الموصى به لوحدة المقوم |
||
| بيانات الإخراج DC | |||
| الجهد (افتراضي) / (نطاق قابل للتعديل) | 53.5 فولت تيار مستمر / 43-58 فولت تيار مستمر | ||
| الطاقة (الحد الأقصى @ المدخلات الاسمية) | 72 كيلوواط 2) | ||
| التيار (الحد الأقصى @ VOUT ≤ 48 VDC) | 1500 أ 2) | ||
| وقت الانتظار ، أقصى طاقة خرج | > 10 مللي ثانية ؛VOUT> 41 فولت تيار مستمر | ||
| ميزات الإخراج | دليل على ماس كهربائى ، أكثر من اغلاق الجهد | ||
| ادخال البيانات | |||
| جهد إدخال التيار المتردد (3 مراحل Y) | 320-475 فولت تيار متردد ، | ||
| تيار / طور التيار المتردد (عند جهد الخرج الاسمي) (حسب نوع الوحدة) | 140-240 سلاح 4) | ||
| التردد (الافتراضي: نطاق المزامنة) | 47-53 و 57-63 هرتز | ||
| التردد (قابل للضبط: نطاق المزامنة) | 47-53 هرتز أو 57-63 هرتز أو كليهما (تكيفي) | ||
| معامل القدرة / THD | > 0.99 عند تحميل 50٪ أو أكثر / <3.5٪ | ||
| تيار مستمر الجهد الاسمي / المدى الموسع (لا الزائد) 3) | 45-58 VDC / 40-45 VDC | ||
| تيار DC (الحد الأقصى) | 1920 A / 2700 A أثناء التحميل الزائد (15 ثانية) | ||
| ميزات الإدخال |
الوحدة: الصمامات في L و N ، قابلة للتوصيل على الساخن ، مكثف ، قابلة للتوصيل على الساخن أطراف برغي فردية لإدخال التيار المتردد 150 مم 2 لـ L1-L3 و N & PE |
||
| قواطع البطارية | |||
| قاطع بطارية أحادي القطب | 2 * حامل TPS 2 (800-1600 أ) | 4 * حامل TPS 00 (250-600 أ) | |
| خيارات | |||
| الطاقة القصوى للمدخلات B (مع مقومات FP2 HE ، 2 كيلو واط) | 72 كيلو واط | ||
| الطاقة القصوى للمدخلات B (مع مقومات FP2 HE ، 3 كيلو واط) | 108 كيلو واط | ||
| توزيع التيار المباشر (اتصال مباشر على القاطع) | 1-125 أمبير ، قاطع قطب واحد (بحد أقصى 30 قطعة 18 ملم ، 20 قطعة كحد أقصى 27 ملم) | ||
| LVBD (1 قطب) | 1800 أ | ||
| مواصفات أخرى | |||
| كفاءة | > 96٪ (وضع التيار الكهربائي (AC / AC و AC / DC)) ،> 94٪ (وضع العاكس (DC / AC)) | ||
| فئة الحماية | IP 20 | ||
| درجة حرارة التشغيل | -40 إلى +55 درجة مئوية (-40 إلى + 131 درجة فهرنهايت) ، الرطوبة 5 - 95٪ رطوبة نسبية غير مكثفة | ||
| درجة حرارة التخزين | -40 إلى + 85 درجة مئوية (-40 إلى +185 درجة فهرنهايت) ، الرطوبة 0-99٪ رطوبة نسبية غير مكثفة | ||
| الأبعاد [WxDxH] / الوزن | 1200 × 600 × 2000 ملم (23.7 × 23.7 × 78.8 بوصة) / 300 كجم (1100 رطل) | ||
| معايير التصميم | |||
| السلامة الكهربائية | EN 60950-1 ، EN 62040-1 أمان UPS | ||
| EMC |
ETSI EN 300386 V.1.6.1، FCC CFR 47 الجزء 15 EN 61000-6-1 / -2 / -3 / -4 ، EN62040-2 |
||
|
بيئة |
ETSI EN 30019: 2-1 (فئة 1.2) ، 2-2 (فئة 2.3) تكون ظروف التشغيل العادية متوافقة مع IEC / EN 62040-3: بند 2011 4.1 RoHS (2011/65 / EU) ومتوافقة مع WEEE (2002/96 / EC) |
||
|
1) نطاقات جهد الإخراج التي تم تكوينها في المصنع ولها قفل فردي في الهيكل العلوي 3) 40-45 VDC: أداء منخفض - عدم وجود تعزيز للطاقة وزيادة الجهد THD على خرج التيار المتردد. |
2) حمل التيار المتردد له الأولوية.أقصىمتاحطاقة خرج التيار المستمر والتيار يعتمدان على اللحظية تحميل التيار المتردد والجهد المدخلات AC ؛أي بحد أقصى 48 كيلو واط / 1000 أمبير عند طاقة التيار المتردد الكاملة والمدخل الاسمي لـ 230 فولت تيار متردد. 4) إذا تم سحب جهد التيار المستمر إلى أقل من 43 فولت ، فقد يزيد تيار الإدخال فوق هذا المستوى |
||
* خزانة المستقيم الداخلية مع تغذية AC و DC في خزانة واحدة
