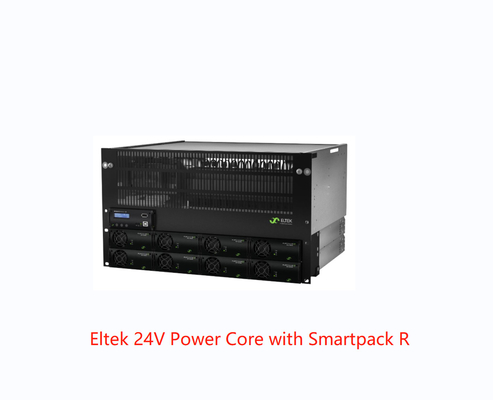

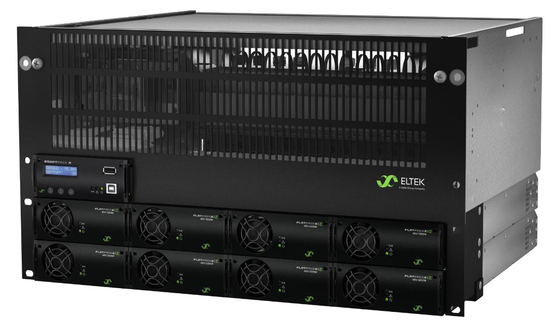

Eltek نظام طاقة متكامل 24 فولت 5U / 8U 300A / 600A مع وحدة تحكم Smartpack R ووحدة Flatpack2 48 / 1800HE
يجعل الجمع بين التصميم الفعال من حيث التكلفة وكثافة الطاقة والموثوقية من Flatpack2 عائلة منتجات تتميز حقًا وتوفر شبكة اتصال لا مثيل لها.تي
إن تعدد استخدامات مقوم Flatpack2 يعني ذلك
يمكن استخدامه في مجموعة متنوعة من تطبيقات 48VDC و 24VDC في جميع أنحاء العالم
التطبيقات
الاتصالات - جوال / لاسلكي
· محطات الراديو / المواقع الخلوية
· LTE / 4G / WiMAX
· أنظمة الهوائيات الموزعة
· الميكروويف
· موجة عريضة
الاتصالات - ثابتة
· الخوادم الهاتفية / المفاتيح
الألياف البصرية / FTTx
· الميكروويف
· كابل
· موجة عريضة
دلائل الميزات
ل · نظام كامل

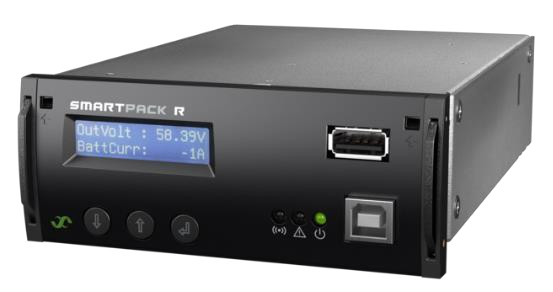

ل · وحدة تحكم SMARTPACK R
ل · التحكم المتقدم و
ل المراقبة من خلال منفذ إيثرنت
ل · USB TYPE A HOST FOR PLUG-IN
أجهزة l (على سبيل المثال WIFI ؛ محركات أقراص فلاش)
ل · USB من النوع B للتحكم
ل · الكفاءة الفائقة
ل المقومات
ل · الوحدات القابلة للتوصيل الساخنة
ل · 6X مواضع قاطع البطارية
ل · LVBD
ل · 18X LOAD توزيع MCB
l · LVLD (اختياري)
ل · 5U إلى 8U HEIGHT
ل · الموافقات العالمية
حدود :
| نموذج | 24VDC | 48VDC | ||||||||
|
رقم القطعة (نظام طاقة اتصالات مهيأ) |
CTO2xxxx.nnnn | CTOxxxxx.nnnn | ||||||||
|
|
||||||||||
| وحدة الطاقة | ||||||||||

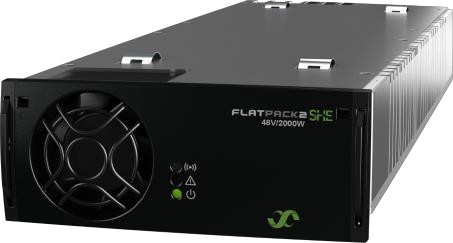

| المعدل Flatpack2 1) | Flatpack2 24/1800 HE | Flatpack2 48/2000 HE أو SHE Flatpack2 48/3000 HE أو SHE | ||||||||
| ادخال البيانات | ||||||||||
| مجال الجهد الكهربائي) | 85-300 فولت تيار متردد | 85-300 VAC (وحدة HE) 85-264 VAC (وحدة SHE) | ||||||||
| تكرار | 45-66 هرتز | |||||||||
| تكوين التيار الكهربائي | فردي 2) / 1p230 VAC TN / 3p400 VAC TN / 1p230 VAC IT / 3p230 VAC IT | |||||||||
| اتصال | الكتل الطرفية ، 16 مم 2 كحد أقصى | |||||||||
| بيانات الناتج | ||||||||||
| الجهد االكهربى | +24 فولت تيار مستمر | -48 فولت تيار مستمر | ||||||||
| التيار (الحد الأقصى) | 600 أ | 600 أ | ||||||||
| توزيع البطارية | ||||||||||
| عدد مواضع قاطع البطارية | 6x 100 أ | |||||||||
| LVBD | الافتراضي 300 أ / 600 أ | اختياري 150 أ / 300 أ / 500/600 أ | ||||||||
| توزيع الأحمال | ||||||||||
| عدد مواقف الحمل MCB | 18 × 18 مم أو 9 × 18 مم + 6 × 27 مم | |||||||||
| LVLD | اختياري 300 أ / 600 أ | اختياري 150 أ / 300 أ / 500/600 أ | ||||||||
| نوع قواطع الحمل | مثبتة على سكة DIN ، بعرض 18 مم و 27 مم (13 مم حسب الطلب) | |||||||||
| التحكم والمراقبة | ||||||||||
| وحدة التحكم والمراقبة 3) | Smartpack R | |||||||||
| المدخلات | 6x مدخلات رقمية (لرصد المعدات الخارجية) | |||||||||
| النواتج | مرحلات إنذار 6x | |||||||||
| المواصفات الأخرى | ||||||||||
| عزل |
3.0 كيلو فولت تيار متردد - المدخلات والمخرجات 1.5 كيلو فولت تيار متردد - المدخلات إلى الأرض 0.5 كيلو فولت تيار مباشر - الإخراج إلى الأرض |
|||||||||
| درجة حرارة التشغيل | -40 إلى +60 درجة مئوية [-40 إلى +140 درجة فهرنهايت] | |||||||||
| درجة حرارة التخزين | -40 إلى +85 درجة مئوية [-40 إلى +185 درجة فهرنهايت] | |||||||||
| الأبعاد (العرض × العمق × الارتفاع) 4) |
482 × 380 × ارتفاع ملم [19 × 14.9 × ارتفاع بوصة] الارتفاع (الارتفاع): - 5U: 222 مم [8.8 بوصة] - 6U: 267 ملم [10.5 بوصة] |
482 × 380 × ارتفاع ملم [19 × 14.9 × ارتفاع بوصة] الارتفاع (الارتفاع): - 5U: 222 مم [8.8 بوصة] - 6U: 267 ملم [10.5 بوصة] - 7U: 311 ملم [12.3 بوصة] - 8U: 356 ملم [14 بوصة] |
||||||||
| الوزن (باستثناء الوحدات) | 5 كجم تقريبًا [11 رطلاً] | |||||||||
| معايير التصميم | ||||||||||
| السلامة الكهربائية |
IEC / UL 60950-1 CSA 22.2.2 تحديث |
|||||||||
| EMC |
ETSI EN 300386 v1.3.2 EN 61000-6-2 / -3 |
|||||||||
| بيئة |
ETSI EN 3001019-2-1 (الفئة 1.2) / -2 (الفئة 2.3) / -3 (الفئة 3.2) ETSI EN 300 132-2 ظروف التشغيل العادية وفقًا لـ IEC 62040-5-3: بند 4.2.يجب الإبلاغ عن ظروف التشغيل الأخرى وفقًا لـ IEC 62040-5-3: بند 4.3 لعام 2016 |
|||||||||
|
1) راجع ورقة بيانات المعدل Flatpack2 للحصول على التفاصيل 2) عندما يتم تكوين النظام بدون خيار جهاز SPD |
3) راجع ورقة بيانات وحدة تحكم Smartpack R للحصول على التفاصيل 4) الحد الأدنى الموصى به لعمق الخزانة هو 400 مم [15.7 بوصة] |
|||||||||
منتجات ذات صله :
(Flatpack2 48/3000 SHE)(وحدة تحكم Smartpack R)(Smartpack S controlelr)
حلول
نحن نقدم حلولًا كاملة بما في ذلك مسح الموقع ، واقتراح خطة احترافية وفقًا لطلب العميل ، والدعم الفني ، وخدمة الصيانة لشركات الاتصالات داخل وخارج الصين.لدينا فريق كفء وشبكة من الشركاء الموثوق بهم حول العالم.
التعليمات :
1. كيف الجودة؟
ج: جميع المنتجات قبل الشحن هي محاكاة لسيناريوهات الاستخدام والتحميل والحمل الكامل واختبار المشاركة الحالية لضمان جودة المنتج.
2. ما هو الحد الأدنى لكمية الطلب؟
ج: لا يوجد حد أدنى لكمية الطلب ، ويمكن أيضًا القيام بذلك.الاختلاف الوحيد هو السعر والجدول الزمني.
3. هل يمكنك تقديم شركتك؟
ج: أنا فخور جدا.سأرسل لك وثيقة مقدمة الشركة لاحقًا لإعطائك مقدمة أكثر شمولاً ومباشرةً لمعلومات شركتنا.
4. ما هي مزايا شركتك؟
ج: المخزون الكافي ، وضمان التوريد للتجديد اللاحق للإمداد ، مرن يقدم حسب الاحتياجات المختلفة للعملاء ، مع تقديم حلول مختلفة.
5. هل يمكنني إرسال عينات؟ أبلغني مع السعر؟
ج: يمكنك إرسال عينات ، تخضع العينات لفخر كبير ، ويجب أن تتحمل الشحن.
6. كيف تتعامل شركتك مع مشكلة الجودة؟
ج: تقوم شركتنا بهذه الصناعة منذ ما يقرب من 10 سنوات.لديها بالفعل سمعة معينة.سنقوم بتحليلها بعناية.إذا كانت هذه مشكلة الجودة لدينا بالفعل ، يمكنك أن تطمئن إلى أنها ستقوم بأشياء وفقًا لاتفاقية العقد ولن تسمح لك أبدًا بأي شيء بعد القلق ، فسيكون فريق الخدمة لدينا سعيدًا بخدمتك.
7 دبليوقبعة أبوهل الجودة؟
ج: أصلي 100٪ مع عبوة جديدة.سنختبر كل عنصر قبل نشره للتأكد من أن كل عنصر بجودة جيدة.
8 حكم عدد الشهور للضمان؟
ج: ضمان الجودة لمدة سنة واحدة
9كيف يتم التعامل مع أي سلع ذات جودة رديئة؟
ج: يمكن إرسال البضائع عن طريق رسوم البريد الخاصة بنا لأي منتجات ذات جودة سيئة خلال فترة الضمان.
