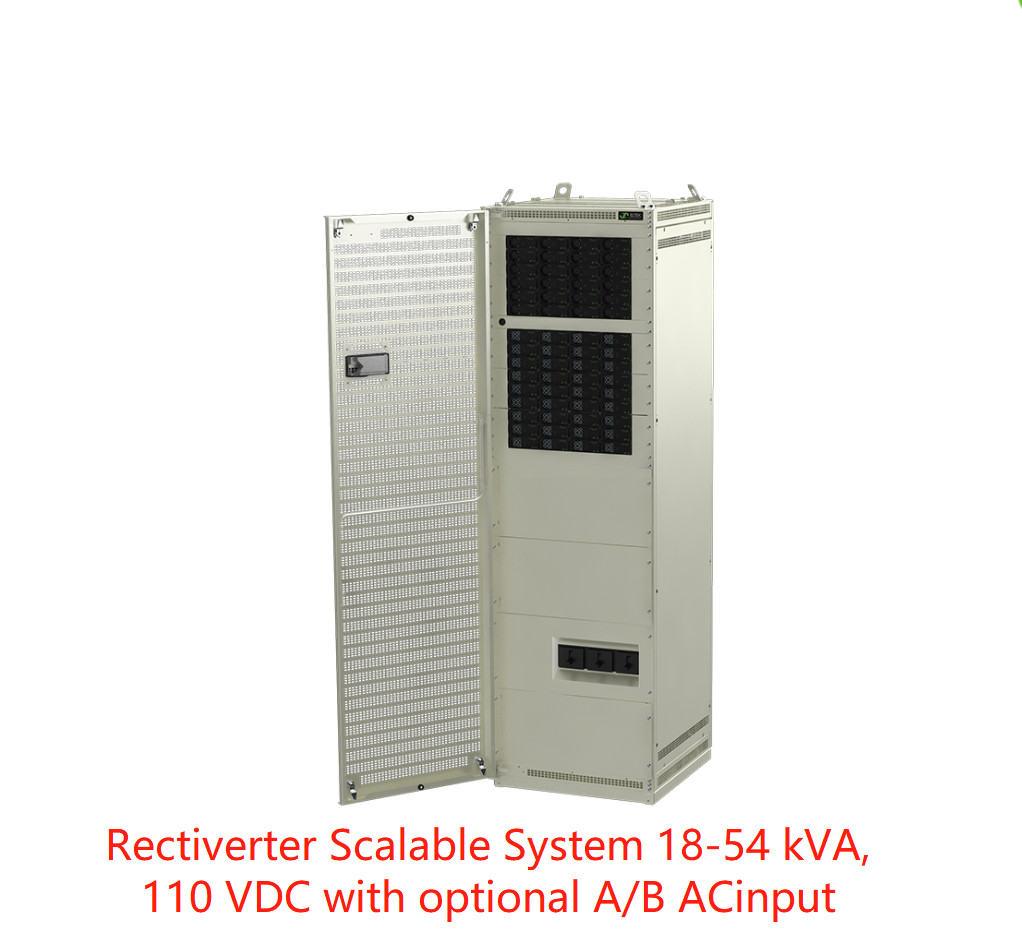

نظام Eltek Rectiverter الداخلي القابل للتوسع 18-54 kVA ، 110 VDC A + B المدخلات (CIEJ3643.4xxx)
نظام Eltek Rectiverter الداخلي القابل للتوسع 18-54 kVA ، 110 VDC A + B المدخلات (CIEJ3643.4xxx)
يوفر نظام Rectiverter الداخلي القابل للتطوير طاقة احتياطية لـ 400 VAC 3-phase أو 230 VAC 1-Phase الأحمال ، و 48 VDC لأحمال التيار المستمر وشحن البطارية.
يوفر نظام المستقيم الداخلي القابل للتطوير طاقة احتياطية للتيار المتردد لحمل 400 فولت تيار متردد ثلاثي الأطوار أو 230 فولت تيار متردد أحادي الطور ، و 110 فولت تيار مستمر لشحن البطارية وأحمال تيار مستمر اختيارية
بالاقتران مع الإدخال B الاختياري (دخل التيار المتردد المزدوج) يلغي الحاجة إلى ATS (مفتاح التحويل التلقائي) التقليدي ، حيث يكون التبديل من الإدخال A إلى B ، عملية سلسة دون انقطاع في حمل التيار المتردد.
عند تكوينه بمدخل مزدوج للتيار المتردد للاستخدام كوحدة UPS ، فإنه يصنف على أنه - VFI SS 111 وفقًا للمواصفة EN 62040-3

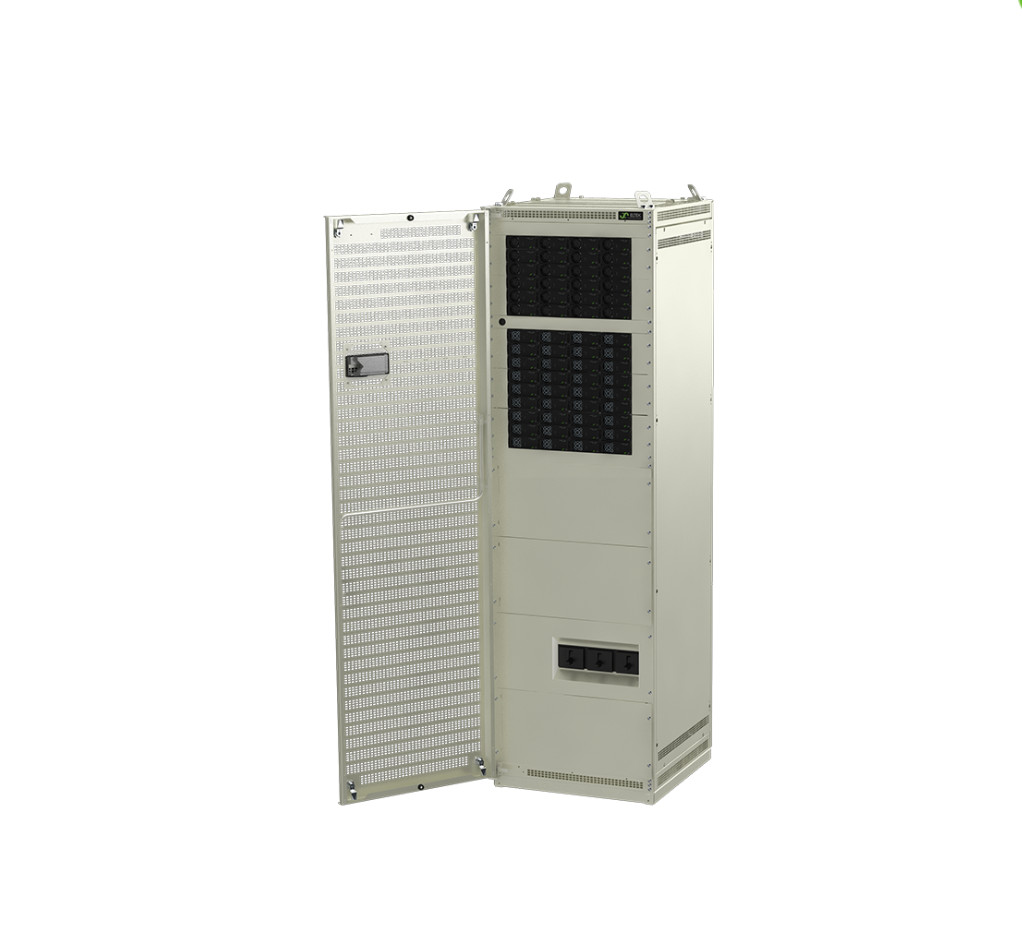

منظر أمامي 54 KVA + 48 KW A-INPUT
| نموذج | 72 كيلو واط |
| رقم القطعة | CIEJ3643.xxxx |
| ادخال البيانات | |
| نطاق الجهد AC (3 مراحل Y) | 320-475 فولت |
| نطاق الجهد DC | 90-145 فولت |
| أقصى تيار تيار متردد (لكل مرحلة) | 92-138 أ |
| تكرار | 50 هرتز / 60 هرتز |
| عامل القوى | > 0.99 |
| بيانات الناتج | |
| نطاق قابل للتعديل AC (3 مراحل Y) | 346-415 فولت |
| نطاق قابل للتعديل DC | 97-145 فولت |
| ماكس انتاج الطاقة AC | 54.0 كيلو فولت أمبير / 43.2 كيلو واط |
| ماكس انتاج الطاقة دس | 43.2 كيلو واط |
| عامل قدرة الحمل المسموح به | من 0 الهند إلى 0 كاب |
| تكرار | 50 هرتز / 60 هرتز |
| قاطع البطارية (2 قطب) | 2 * 630 أ |
| والخيارات | |
| مدخل B (مدخل تيار متردد مزدوج) | 48 كيلو واط |
| مفتاح التحويل اليدوي | داخلي |
المعلمات :
| النماذج / طلب المعلومات | 54 كيلو فولت أمبير + 48 كيلو واط مدخلات أمبير | 54 كيلو فولت أمبير + 48 كيلو واط مدخلات B | |
| عائلة المنتج | CIEJ3643.4xxx | CIEJ3643.4 xxx | |
| بيانات إخراج التيار المتردد | |||
| الجهد (افتراضي) / (نطاق قابل للتعديل) 1) | 400 فولت تيار متردد 3 أطوار (Y) / 346-415 فولت تيار متردد | ||
| التردد (وضع العاكس الافتراضي) | 50 هرتز (تكيفية) | ||
| التردد (وضع العاكس القابل للضبط) | 50 هرتز ، 60 هرتز أو آخر مزامنة 50/60 هرتز (تكيفية) | ||
| الحد الأقصى للطاقة (مستمر / حمل زائد (أقل من 15 ثانية)) | 43.2 كيلو واط (54 كيلو فولت أمبير) / 72 كيلو فولت أمبير | ||
| الحد الأقصى الحالي / الطور (مستمر / حمل زائد (أقل من 15 ثانية)) | 78ARMS / 104،4ARMS | ||
| الرحلة / الطور السريع الحالي (الحد الأقصى) (20 مللي ثانية) | 380 أمبير (6 × اسمي) | ||
| عقد (انخفاضات الجهد) (قبل التحول إلى البطارية) | > 5 مللي ثانية @ 43.2 كيلو واط تحميل | ||
| THD | <1.5٪ عند الحمل المقاوم | ||
| ميزات الإخراج |
الوحدة: الصمامات في L و N ، قابلة للتوصيل على الساخن 100 أمبير MCCB ، أطراف برغي فردية خرج تيار متردد 70 مم 2 لـ L1-L3 ، N & PE |
||
| بيانات الإخراج DC | |||
| الجهد (افتراضي) / (نطاق قابل للتعديل) | 122.5 فولت تيار مستمر / 97 - 145 فولت تيار مستمر | ||
| الطاقة (الحد الأقصى @ المدخلات الاسمية) | 43.2 كيلوواط 2) | ||
| التيار (الحد الأقصى @ VOUT ≤ 48 VDC) | 400 أ 2) | ||
| وقت الانتظار ، أقصى طاقة خرج | > 10 مللي ثانية ؛VOUT> 97 VDC | ||
| ميزات الإخراج |
دليل على ماس كهربائى ، أكثر من اغلاق الجهد اتصال إدخال / إخراج البطارية إلى الترباس M10 |
||
| ادخال البيانات | |||
| جهد إدخال التيار المتردد (3 مراحل Y) | 320-475 فولت تيار متردد ، | ||
| تيار / طور التيار المتردد (عند جهد الخرج الاسمي) (حسب نوع الوحدة) | 92-138 ARMS 4) | ||
| التردد (الافتراضي: نطاق المزامنة) | 47-53 و 57-63 هرتز | ||
| التردد (قابل للضبط: نطاق المزامنة) | 47-53 هرتز أو 57-63 هرتز أو كليهما (تكيفي) | ||
| معامل القدرة / THD | > 0.99 عند تحميل 50٪ أو أكثر / <3.5٪ | ||
| تيار مستمر الجهد الاسمي / المدى الموسع (لا الزائد) 3) | 102-145 VDC / 90-145 VDC | ||
| تيار DC (الحد الأقصى) | 450 أ / 648 ألف أثناء الحمل الزائد (15 ثانية) | ||
| ميزات الإدخال |
الوحدة النمطية: الصمامات في L و N ، قابلة للتوصيل على الساخن ، مكثف ، قابلة للتوصيل على الساخن 160 أمبير MCCB ، أطراف توصيل لولبية فردية لإدخال التيار المتردد 70 مم 2 لـ L1-L3 ، N & PE |
||
| البطارية وقاطع الحمل | |||
| قاطع بطارية ثنائي القطب | 2 * مكب 630 أ | 1 * مكب 880 أ | |
| 2-القطب تحميل قواطع | - | 1 * مكب 630 أ | |
| والخيارات | |||
| الطاقة القصوى للمدخلات B (مع مقومات FP2 HE ، 2 كيلو واط) | 48 كيلو واط | ||
| مفتاح التحويل اليدوي | 2 * 160 أ | ||
| مواصفات أخرى | |||
| نجاعة | > 96٪ (وضع التيار الكهربائي (AC / AC و AC / DC)) ،> 94٪ (وضع العاكس (DC / AC)) | ||
| فئة الحماية | IP 20 | ||
| درجة حرارة التشغيل | -40 إلى +55 درجة مئوية (-40 إلى + 131 درجة فهرنهايت) ، الرطوبة 5 - 95٪ رطوبة نسبية غير مكثفة | ||
| درجة حرارة التخزين | -40 إلى + 85 درجة مئوية (-40 إلى +185 درجة فهرنهايت) ، الرطوبة 0-99٪ رطوبة نسبية غير مكثفة | ||
| الأبعاد [WxDxH] / الوزن | 600 × 600 × 2000 ملم (23.7 × 23.7 × 78.8 بوصة) / 300 كجم (1100 رطل) | ||
| معايير التصميم | |||
| السلامة الكهربائية | EN 60950-1 ، EN 62040-1 أمان UPS | ||
| EMC |
ETSI EN 300386 V.1.6.1، FCC CFR 47 الجزء 15 EN 61000-6-1 / -2 / -4 / -5 |
||
|
بيئة |
ETSI EN 30019: 2-1 (الفئة 1.2) ، 2-2 (الفئة 2.3) تكون ظروف التشغيل العادية طبقًا للفقرة 4.2 من IEC / EN 62040-3: 2011 شروط التشغيل الأخرى وفقًا لـ IEC 62040-3: 2011 الفقرة 4.3 ، يجب إخطار 2011/65 / EU (RoHS) و 2012/19 / EU (WEEE) |
||
|
1) نطاقات جهد الإخراج التي تم تكوينها في المصنع ولها قفل فردي في الهيكل العلوي 3) 90-102 VDC: أداء منخفض - عدم وجود تعزيز للطاقة وزيادة الجهد THD على خرج التيار المتردد. |
2) حمل التيار المتردد له الأولوية.أقصىمتوفرةتعتمد طاقة خرج التيار المستمر والتيار على حمل التيار المتردد الفوري وجهد إدخال التيار المتردد ؛أي بحد أقصى 28 ، 8 كيلو واط / 260 أمبير عند طاقة التيار المتردد الكاملة والمدخلات الاسمية لـ 230VAC. 4) إذا تم سحب جهد التيار المستمر إلى أقل من 97 فولت ، فقد يزيد تيار الإدخال فوق هذا المستوى |
||
* خزانة المستقيم الداخلية مع تغذية AC و DC في خزانة واحدة
