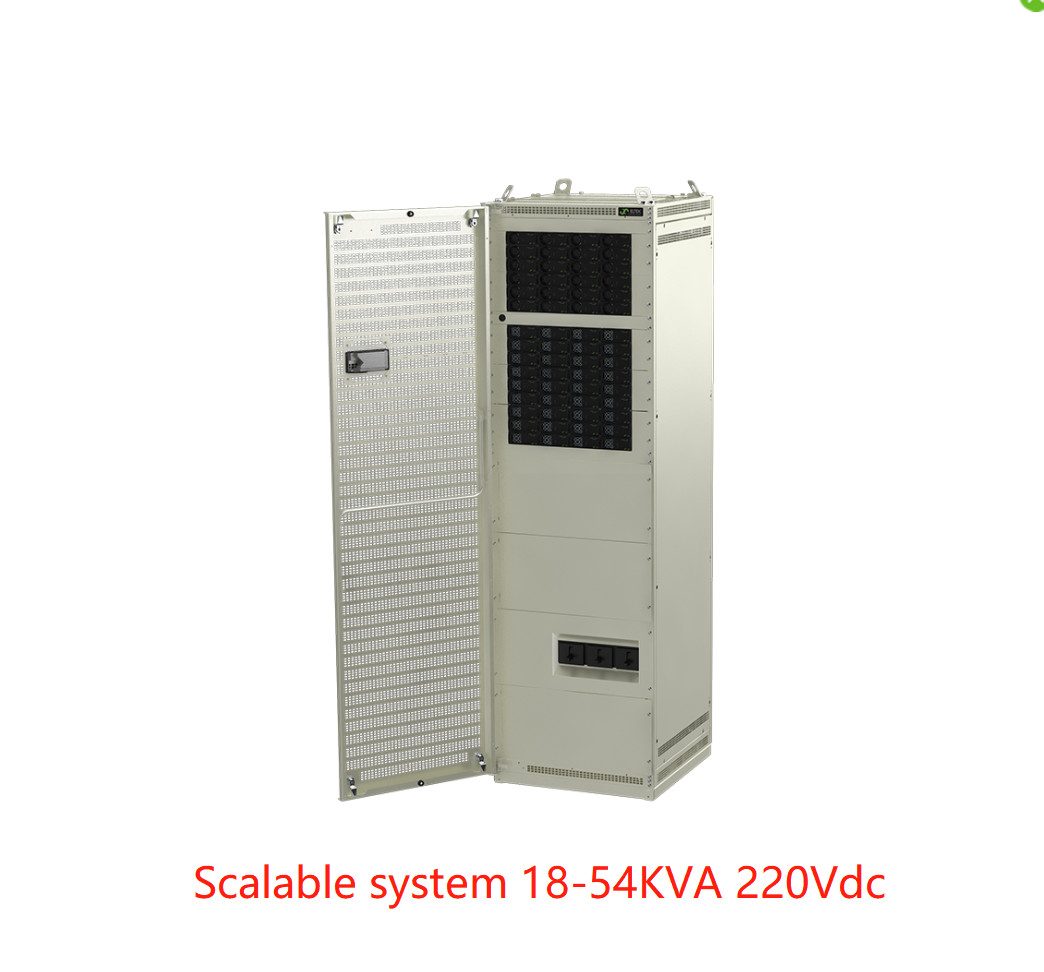

نظام داخلي Eltek Rectiverter نظام قابل للتوسع 18-54KVA 220Vdc طاقة احتياطية للتيار المتردد لـ 400 VAC أو 230Vac (CIEJ3643.4xxx)
نظام داخلي Eltek Rectiverter نظام قابل للتوسع 18-54KVA 220Vdc طاقة احتياطية للتيار المتردد لـ 400 VAC أو 230Vac (CIEJ3643.4xxx)
يوفر نظام المستقيم الداخلي القابل للتطوير طاقة احتياطية للتيار المتردد
400 VAC أحمال ثلاثية الطور أو 230 VAC أحادي الطور ، و 220 VDC للبطارية
الشحن وأحمال التيار المستمر الاختيارية.يمكن ضبط خرج DC المرن على
إعادة شحن بطارية احتياطية كبيرة مع وقت حماية يصل إلى 10 ساعات.
بالاقتران مع الإدخال B الاختياري (مدخل التيار المتردد المزدوج) يلغي
بحاجة إلى ATS التقليدية (مفتاح التحويل التلقائي).حيث التبديل من مدخلات أ إلى ب
، هي عملية سلسة بدون
انقطاع في حمل التيار المتردد
.
بالاقتران مع الإدخال B الاختياري (دخل التيار المتردد المزدوج) يلغي الحاجة إلى ATS (مفتاح التحويل التلقائي) التقليدي ، حيث يكون التبديل من الإدخال A إلى B ، عملية سلسة دون انقطاع في حمل التيار المتردد.
عند تكوينه بمدخل مزدوج للتيار المتردد للاستخدام كوحدة UPS ، فإنه يصنف على أنه - VFI SS 111 وفقًا للمواصفة EN 62040-3
ل 400 VAC 3 مراحل الإدخال (Y)
ل 400 VAC 3 مراحل الإخراج (Y)
ل 220VDC الإدخال / الإخراج
ل ماكس 54 كيلو فولت أمبير / 43.2 كيلو واط خرج التيار المتردد
ل ماكس 43.2 كيلو واط تيار مستمر الإخراج
ل إخراج التيار المتردد السائبة المحمية
ل خيار A + B (مدخل تيار متردد مزدوج)
ل خيار تجاوز يدوي
ل ما يصل إلى 4 سلاسل بطارية
ل بنيت في نقل التكنولوجيا
ل 150٪ قدرة التحميل الزائد ، 15 ثانية
ل 600٪ رحلة سريعة الحالية 20 مللي ثانية
ل الساخنة للتوصيل
ل تحكم Smartpack2
ل تعمل بالتوازي مع مقومات Flatpack2
ل الامتثال العالمي
ل تكنولوجيا HE الحاصلة على براءة اختراع
المعلمات :
| النماذج / طلب المعلومات | 54 كيلو فولت أمبير + 48 كيلو واط مدخلات أمبير | 54 كيلو فولت أمبير + 48 كيلو واط مدخلات B | |
| عائلة المنتج | CIEJ3643.4xxx | CIEJ3643.4 xxx | |
| بيانات إخراج التيار المتردد | |||
| الجهد (افتراضي) / (نطاق قابل للتعديل) 1) | 400 فولت تيار متردد 3 أطوار (Y) / 346-415 فولت تيار متردد | ||
| التردد (وضع العاكس الافتراضي) | 50 هرتز (تكيفية) | ||
| التردد (وضع العاكس القابل للضبط) | 50 هرتز ، 60 هرتز أو آخر مزامنة 50/60 هرتز (تكيفية) | ||
| الحد الأقصى للطاقة (مستمر / حمل زائد (أقل من 15 ثانية)) | 43.2 كيلو واط (54 كيلو فولت أمبير) / 72 كيلو فولت أمبير | ||
| الحد الأقصى الحالي / الطور (مستمر / حمل زائد (أقل من 15 ثانية)) | 78ARMS / 104،4ARMS | ||
| الرحلة / الطور السريع الحالي (الحد الأقصى) (20 مللي ثانية) | 380 أمبير (6 × اسمي) | ||
| عقد (انخفاضات الجهد) (قبل التحول إلى البطارية) | > 5 مللي ثانية @ 43.2 كيلو واط تحميل | ||
| THD | <1.5٪ عند الحمل المقاوم | ||
| ميزات الإخراج |
الوحدة: الصمامات في L و N ، قابلة للتوصيل على الساخن 100 أمبير MCCB ، أطراف برغي فردية خرج تيار متردد 70 مم 2 لـ L1-L3 ، N & PE |
||
| بيانات الإخراج DC | |||
| الجهد (افتراضي) / (نطاق قابل للتعديل) | 122.5 فولت تيار مستمر / 97 - 145 فولت تيار مستمر | ||
| الطاقة (الحد الأقصى @ المدخلات الاسمية) | 43.2 كيلوواط 2) | ||
| التيار (الحد الأقصى @ VOUT ≤ 48 VDC) | 400 أ 2) | ||
| وقت الانتظار ، أقصى طاقة خرج | > 10 مللي ثانية ؛VOUT> 97 VDC | ||
| ميزات الإخراج |
دليل على ماس كهربائى ، أكثر من اغلاق الجهد اتصال إدخال / إخراج البطارية إلى الترباس M10 |
||
| ادخال البيانات | |||
| جهد إدخال التيار المتردد (3 مراحل Y) | 320-475 فولت تيار متردد ، | ||
| تيار / طور التيار المتردد (عند جهد الخرج الاسمي) (حسب نوع الوحدة) | 92-138 ARMS 4) | ||
| التردد (الافتراضي: نطاق المزامنة) | 47-53 و 57-63 هرتز | ||
| التردد (قابل للضبط: نطاق المزامنة) | 47-53 هرتز أو 57-63 هرتز أو كليهما (تكيفي) | ||
| معامل القدرة / THD | > 0.99 عند تحميل 50٪ أو أكثر / <3.5٪ | ||
| تيار مستمر الجهد الاسمي / المدى الموسع (لا الزائد) 3) | 102-145 VDC / 90-145 VDC | ||
| تيار DC (الحد الأقصى) | 450 أ / 648 ألف أثناء الحمل الزائد (15 ثانية) | ||
| ميزات الإدخال |
الوحدة النمطية: الصمامات في L و N ، قابلة للتوصيل على الساخن ، مكثف ، قابلة للتوصيل على الساخن 160 أمبير MCCB ، أطراف توصيل لولبية فردية لإدخال التيار المتردد 70 مم 2 لـ L1-L3 ، N & PE |
||
| البطارية وقاطع الحمل | |||
| قاطع بطارية ثنائي القطب | 2 * مكب 630 أ | 1 * مكب 880 أ | |
| 2-القطب تحميل قواطع | - | 1 * مكب 630 أ | |
| والخيارات | |||
| الطاقة القصوى للمدخلات B (مع مقومات FP2 HE ، 2 كيلو واط) | 48 كيلو واط | ||
| مفتاح التحويل اليدوي | 2 * 160 أ | ||
| مواصفات أخرى | |||
| نجاعة | > 96٪ (وضع التيار الكهربائي (AC / AC و AC / DC)) ،> 94٪ (وضع العاكس (DC / AC)) | ||
| فئة الحماية | IP 20 | ||
| درجة حرارة التشغيل | -40 إلى +55 درجة مئوية (-40 إلى + 131 درجة فهرنهايت) ، الرطوبة 5 - 95٪ رطوبة نسبية غير مكثفة | ||
| درجة حرارة التخزين | -40 إلى + 85 درجة مئوية (-40 إلى +185 درجة فهرنهايت) ، الرطوبة 0-99٪ رطوبة نسبية غير مكثفة | ||
| الأبعاد [WxDxH] / الوزن | 600 × 600 × 2000 ملم (23.7 × 23.7 × 78.8 بوصة) / 300 كجم (1100 رطل) | ||
| معايير التصميم | |||
| السلامة الكهربائية | EN 60950-1 ، EN 62040-1 أمان UPS | ||
| EMC |
ETSI EN 300386 V.1.6.1، FCC CFR 47 الجزء 15 EN 61000-6-1 / -2 / -4 / -5 |
||
|
بيئة |
ETSI EN 30019: 2-1 (الفئة 1.2) ، 2-2 (الفئة 2.3) تكون ظروف التشغيل العادية طبقًا للفقرة 4.2 من IEC / EN 62040-3: 2011 شروط التشغيل الأخرى وفقًا لـ IEC 62040-3: 2011 الفقرة 4.3 ، يجب إخطار 2011/65 / EU (RoHS) و 2012/19 / EU (WEEE) |
||
|
1) نطاقات جهد الإخراج التي تم تكوينها في المصنع ولها قفل فردي في الهيكل العلوي 3) 90-102 VDC: أداء منخفض - عدم وجود تعزيز للطاقة وزيادة الجهد THD على خرج التيار المتردد. |
2) حمل التيار المتردد له الأولوية.أقصىمتوفرةتعتمد طاقة خرج التيار المستمر والتيار على حمل التيار المتردد الفوري وجهد إدخال التيار المتردد ؛أي بحد أقصى 28 ، 8 كيلو واط / 260 أمبير عند طاقة التيار المتردد الكاملة والمدخلات الاسمية لـ 230VAC. 4) إذا تم سحب جهد التيار المستمر إلى أقل من 97 فولت ، فقد يزيد تيار الإدخال فوق هذا المستوى |
||
* خزانة المستقيم الداخلية مع تغذية AC و DC في خزانة واحدة

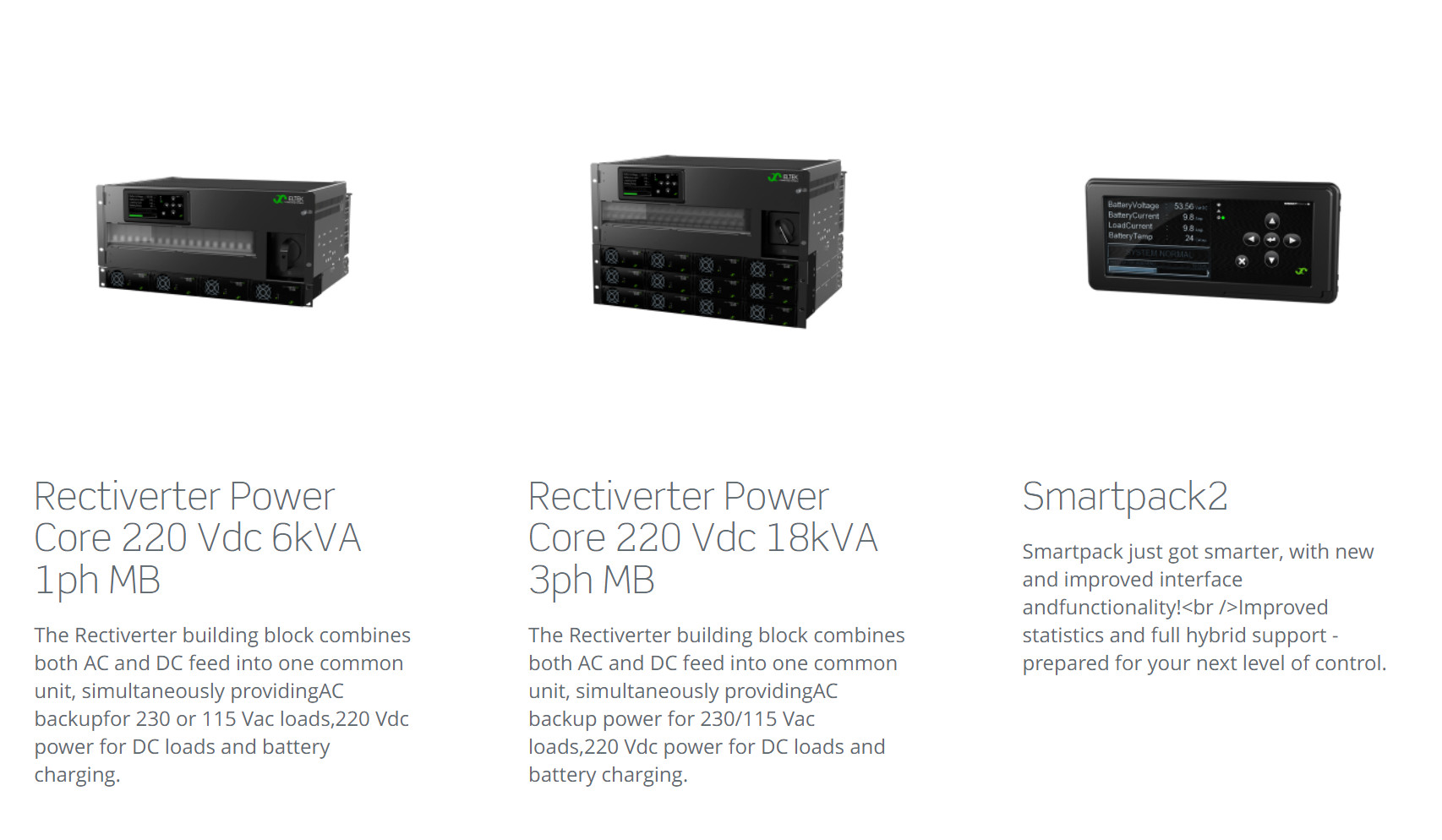

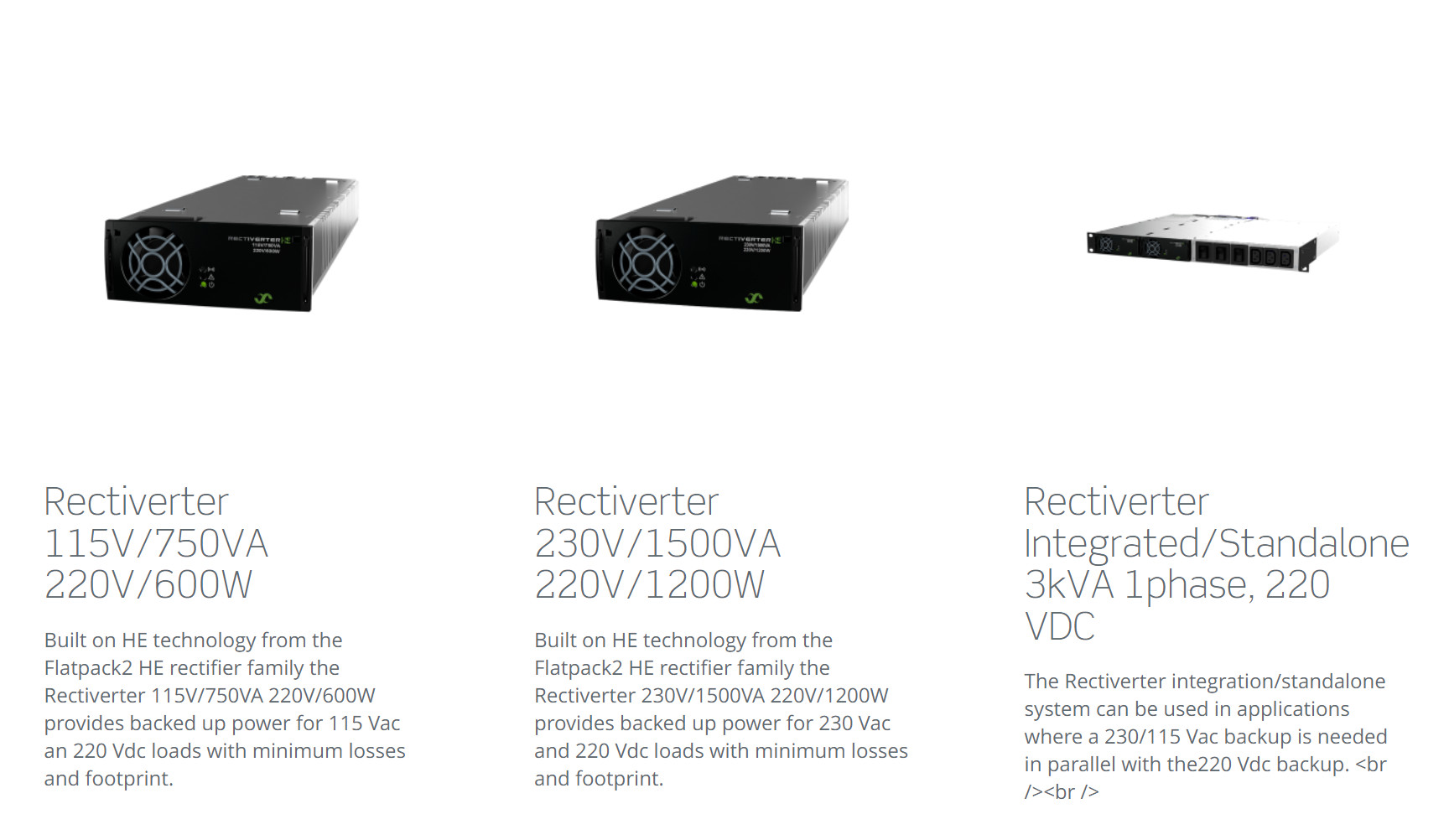

منتجات ذات صله :
