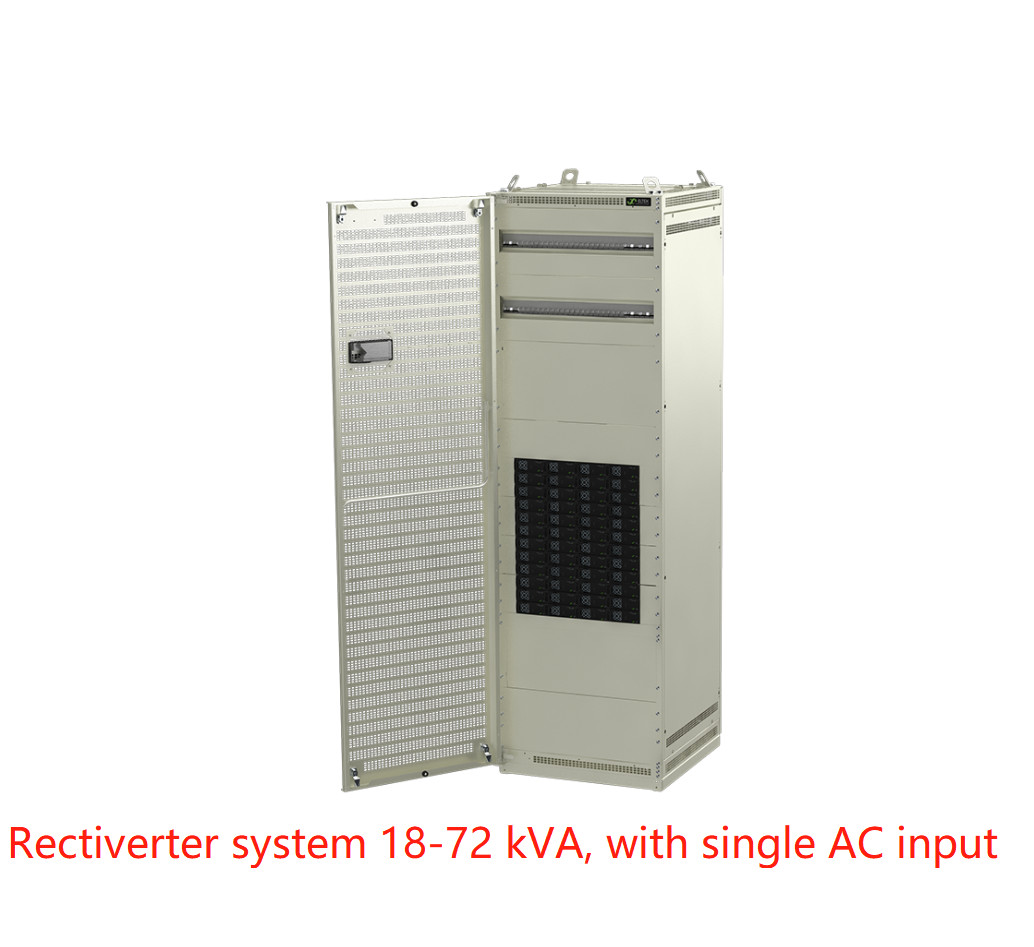

نظام Eltek Rectiverter الداخلي نظام قابل للتوسع 18kva 36kva 54kva 72kva مع إدخال واحد للتيار المتردد (CTER2442.4xxx CTER3642.4xxx CTER4842.4xxx)
يوفر نظام المستقيم الداخلي القابل للتطوير طاقة احتياطية للتيار المتردد لحمل 400 فولت تيار متردد ثلاثي الأطوار أو 230 فولت تيار متردد أحادي الطور ، و 48 فولت تيار مباشر لشحن البطارية وأحمال تيار مستمر اختيارية
الأنظمة متوفرة في ثلاثة تكوينات مع أقصى طاقة خرج للتيار المتردد تصل إلى 36 أو 54 أو 72 كيلو فولت أمبير.يتم دمج توزيعات التيار المتردد في الخزانة مع قواطع الحمل المحتملة على 3 مراحل أو مرحلة واحدة.
بالاقتران مع خرج التيار المتردد ، يمكن للنظام أيضًا تغذية أحمال التيار المستمر حتى 57.6 كيلو واط مع توزيع التيار المستمر المدمج لأحمال -48 فولت تيار مستمر.
ل 400 VAC 3 مراحل الإدخال (Y)
ل 400 VAC 3 مراحل الإخراج (Y)
ل 48 إدخال / إخراج VDC
ل ماكس 72 كيلو فولت أمبير / 57.6 كيلو واط خرج التيار المتردد
ل ماكس 57.6 كيلو واط تيار مستمر الإخراج
ل توزيع التيار المتردد
ل خيار التوزيع DC
ل خيار تجاوز يدوي
ل ما يصل إلى 4 سلاسل بطارية
ل بنيت في نقل التكنولوجيا
ل 150٪ قدرة التحميل الزائد ، 15 ثانية
ل 600٪ رحلة سريعة الحالية 20 مللي ثانية
ل الساخنة للتوصيل
ل تحكم Smartpack2
ل تعمل بالتوازي مع مقومات Flatpack2
ل الامتثال العالمي
ل تكنولوجيا HE الحاصلة على براءة اختراع
هاتف جوال / لاسلكي
· LTE / 4G / WiMAX
· نظام هوائي موزع
· موجة عريضة
· محطات الراديو / المواقع الخلوية
البنية التحتية للسكك الحديدية والمترو
· التحكم والحماية
· إرسال الإشارات
· GSM-R
· أنظمة السلامة
مرافق الطاقة
· التحكم والحماية
نظام سكادا
المعلمات :
|
نظام قابل للتوسع 18-72 كيلو فولت أمبير ، مدخل واحد |
||||
| النماذج / طلب المعلومات | 36 كيلو فولت أمبير | 54 كيلو فولت أمبير | 72 كيلو فولت أمبير | |
| عائلة المنتج | CTER2442.4xxx | CTER3642.4xxx | CTER4842.4xxx | |
| بيانات إخراج التيار المتردد | ||||
| الجهد (افتراضي) / (نطاق قابل للتعديل) 1) | 400 فولت تيار متردد 3 أطوار (Y) / 346-415 فولت تيار متردد | |||
| التردد (وضع العاكس الافتراضي) | 50 هرتز (تكيفية) | |||
| التردد (وضع العاكس القابل للضبط) | 50 هرتز ، 60 هرتز أو آخر مزامنة 50/60 هرتز (تكيفية) | |||
| الحد الأقصى للطاقة (مستمر / حمل زائد (أقل من 15 ثانية)) | 28.8 كيلو واط (36 كيلو فولت أمبير) / 48 كيلو فولت أمبير | 43.2 كيلو واط (54 كيلو فولت أمبير) / 72 كيلو فولت أمبير | 57.6 كيلو واط (72 كيلو فولت أمبير) / 96 كيلو فولت أمبير | |
| الحد الأقصى الحالي / الطور (الحمل الزائد المستمر (<15 ثانية)) | 52ARMS / 69،6ARMS | 78ARMS / 104،4ARMS | 104ARMS / 139،2ARMS | |
| الرحلة / الطور السريع الحالي (الحد الأقصى) (20 مللي ثانية) | 256 أمبير (6 × اسمي) | 380 أمبير (6 × اسمي) | 512 أمبير (6 × اسمي) | |
| عقد (انخفاضات الجهد) (قبل التحول إلى البطارية) | > 5 مللي ثانية @ حمولة كاملة | |||
| THD | <1.5٪ عند الحمل المقاوم | |||
|
ميزات الإخراج |
الوحدة: الصمامات في L و N ، قابلة للتوصيل على الساخن 1 قطب أو 3 أقطاب توزيع التيار المتردد (اتصال مباشرة على MCB أو MCCB) قدرة القاطع القصوى وفقًا للقاطع الأقصى الموصى به لوحدة المقوم |
|||
| بيانات الإخراج DC | ||||
| الجهد (افتراضي) / (نطاق قابل للتعديل) | 53.5 فولت تيار مستمر / 43-58 فولت تيار مستمر | |||
| الطاقة (الحد الأقصى @ المدخلات الاسمية) | 28.8 كيلوواط 2) | 43.2 كيلوواط 2) | 57.7 كيلوواط 2) | |
| التيار (الحد الأقصى @ VOUT ≤ 48 VDC) | 600 أ 2) | 900 أ 2) | 1200 أ 2) | |
| وقت الانتظار ، أقصى طاقة خرج | > 10 مللي ثانية ؛VOUT> 41 فولت تيار مستمر | |||
| ميزات الإخراج | دليل على ماس كهربائى ، أكثر من اغلاق الجهد | |||
| ادخال البيانات | ||||
| جهد إدخال التيار المتردد (3 مراحل Y) | 320-475 فولت تيار متردد ، | |||
| تيار / طور التيار المتردد (حسب نوع الوحدة) | 56-96 سلاح 4) | 84-144 سلاح 4) | 112-192 ARMS 4) | |
| التردد (الافتراضي: نطاق المزامنة) | 47-53 و 57-63 هرتز | |||
| التردد (قابل للضبط: نطاق المزامنة) | 47-53 هرتز أو 57-63 هرتز أو كليهما (تكيفي) | |||
| معامل القدرة / THD | > 0.99 عند تحميل 50٪ أو أكثر / <3.5٪ | |||
| تيار مستمر الجهد الاسمي / المدى الموسع (لا الزائد) 3) | 45-58 VDC / 40-45 VDC | |||
| تيار التيار المستمر (الحد الأقصى) / أثناء الحمل الزائد (15 ثانية) | 768 أ / 1080 أ | 1152 أ / 1620 أ | 1536/2160 أ | |
| ميزات الإدخال |
الوحدة: الصمامات في L و N ، قابلة للتوصيل على الساخن ، مكثف ، قابلة للتوصيل على الساخن أطراف برغي فردية لإدخال التيار المتردد 120 مم 2 لـ L1-L3 و N & PE |
|||
| قواطع البطارية | ||||
| قاطع بطارية أحادي القطب | 2 * حامل TPS 2 (800-1600 أ) أو 4 * حامل TPS 00 (250-600 أ) | |||
| والخيارات | ||||
| توزيع التيار المباشر (اتصال مباشر على القاطع) | 1-125 أمبير ، قاطع MCB بقطب واحد (بحد أقصى 30 قطعة 18 ملم ، 20 قطعة كحد أقصى 27 ملم) | |||
| توزيع التيار المباشر (الإخراج بالجملة) | 2 * 600 أمبير (2 * TPS 00 حامل 250-600 أ) | |||
| مفتاح التحويل اليدوي | 2 * 200 أ | |||
| LVBD (1 قطب) | 1800 أ | |||
| مواصفات أخرى | ||||
| نجاعة | > 96٪ (وضع التيار الكهربائي (AC / AC و AC / DC)) ،> 94٪ (وضع العاكس (DC / AC)) | |||
| فئة الحماية | IP 20 | |||
| اتصال | اتصال علوي أو سفلي | |||
| درجة حرارة التشغيل | -40 إلى +55 درجة مئوية (-40 إلى + 131 درجة فهرنهايت) ، الرطوبة 5 - 95٪ رطوبة نسبية غير مكثفة | |||
| درجة حرارة التخزين | -40 إلى + 85 درجة مئوية (-40 إلى +185 درجة فهرنهايت) ، الرطوبة 0-99٪ رطوبة نسبية غير مكثفة | |||
| الأبعاد [WxDxH] / الوزن | 600 × 600 × 2000 ملم (23.7 × 23.7 × 78.8 بوصة) / 300 كجم (1100 رطل) | |||
| معايير التصميم | ||||
| السلامة الكهربائية | EN 60950-1 ، EN 62040-1 أمان UPS | |||
| EMC | ETSI EN 300386 V.1.6.1 ، FCC CFR 47 الجزء 15 EN 61000-6-1 / -2 / -3 / -4 ، EN62040-2 | |||
|
بيئة |
ETSI EN 30019: 2-1 (فئة 1.2) ، 2-2 (فئة 2.3) تكون ظروف التشغيل العادية متوافقة مع IEC / EN 62040-3: بند 2011 4.1 RoHS (2011/65 / EU) ومتوافقة مع WEEE (2002/96 / EC) |
|||
|
1) نطاقات جهد الإخراج التي تم تكوينها في المصنع ولها قفل فردي في الهيكل العلوي 3) 40-45 VDC: أداء منخفض - عدم وجود تعزيز للطاقة وزيادة الجهد THD على خرج التيار المتردد. |
2) حمل التيار المتردد له الأولوية.أقصىمتوفرةتعتمد طاقة خرج التيار المستمر والتيار على حمل التيار المتردد الفوري وجهد إدخال التيار المتردد ؛أي بحد أقصى 800 واط / 16.7 أمبير لكل وحدة عند طاقة التيار المتردد الكاملة والمدخل الاسمي لـ 230 فولت تيار متردد. 4) إذا تم سحب جهد التيار المستمر إلى أقل من 43 فولت ، فقد يزيد تيار الإدخال فوق هذا المستوى |
|||
* خزانة المستقيم الداخلية مع تغذية AC و DC في خزانة واحدة

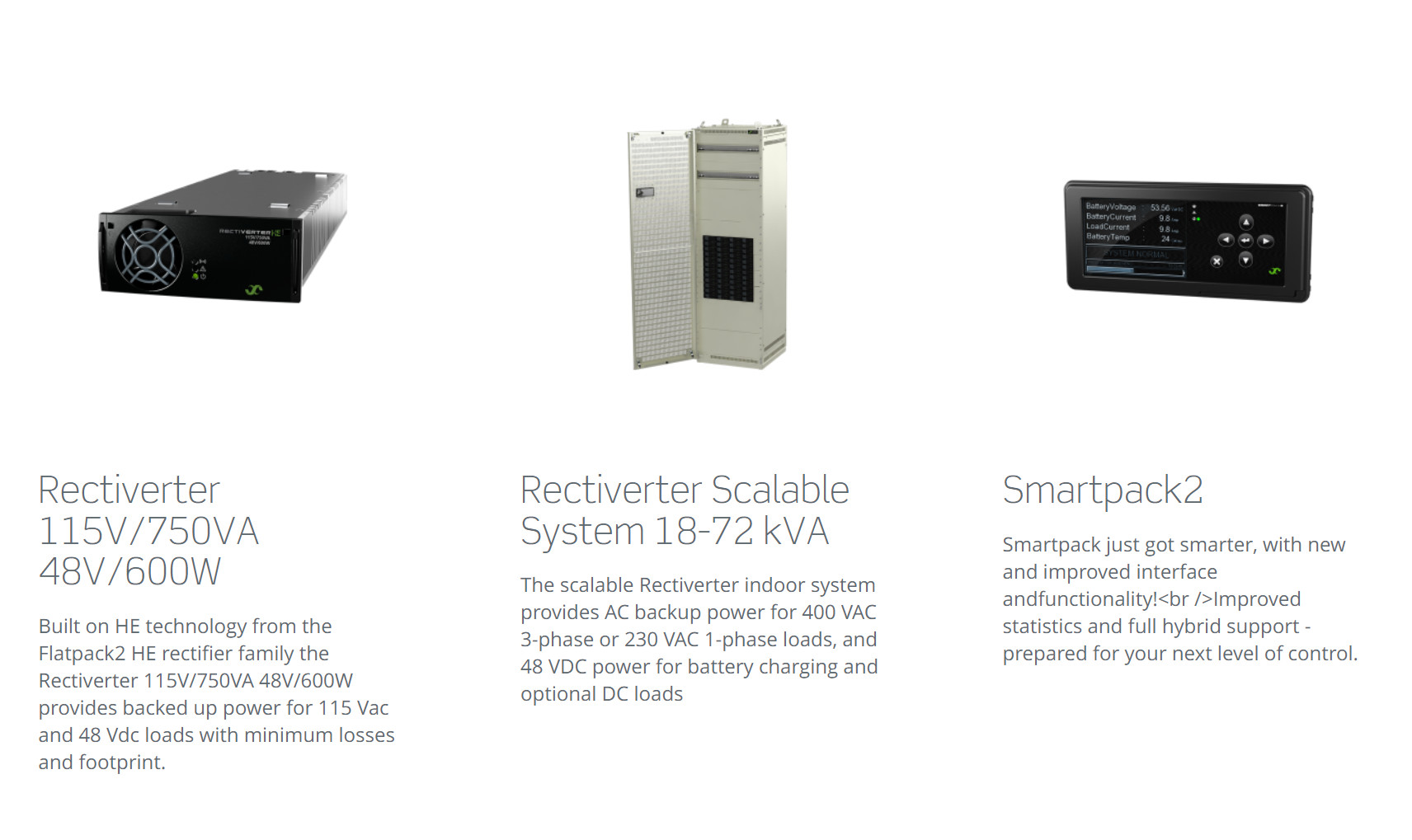

منتجات ذات صله :
