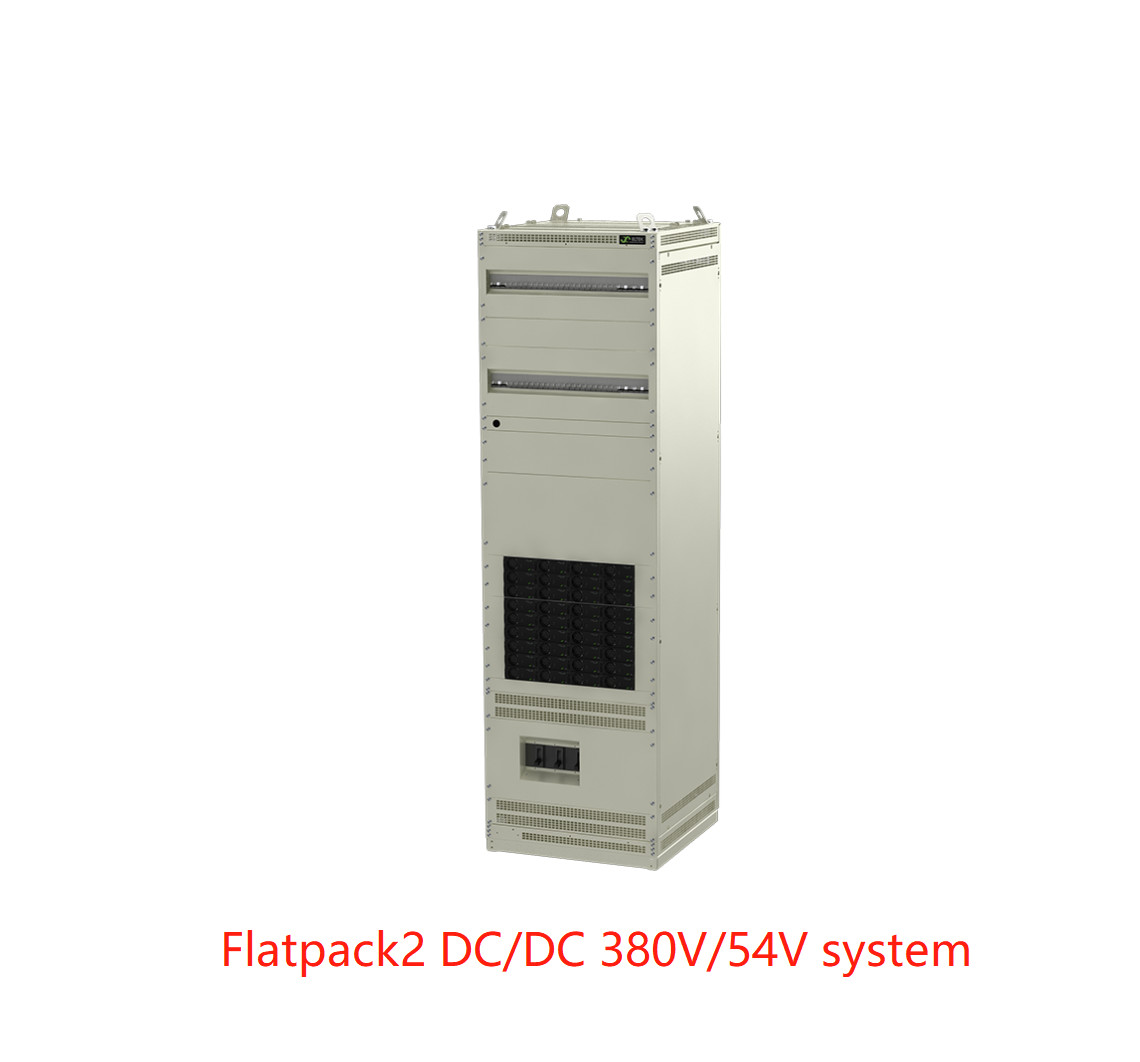

أنظمة تحويل Eltek 380V إلى 54V DC-DC Flatpack2 DCDC 380/48 3000 SHE 36KW 72KW (CDT31242.xxx CDT32442.xxx)
أنظمة محول Eltek 380 V إلى 54 V DC-DC Flatpack2 DCDC 380/48 3000 SHE 36KW 72KW (CDT31242.xxx CDT32442.xxx)
يتيح استخدام وحدة Flatpack2 DC / DC 380V / 48V 3000W SHE مع وحدة التحكم والمراقبة Smartpack2 الغنية بالميزات من Eltek للمواقع الاستفادة من استخدام 380 Vdc كجهد نقل.
إما كبديل تنافسي لـ UPS التقليدية في مراكز البيانات ، أو لمحطات الطاقة المركزية في توسعات مواقع الاتصالات.
من خلال دمج وحدات المحول الحديثة فائقة الكفاءة مع وحدة المراقبة والتحكم Smartpack2 الغنية بميزة Eltek ، يقوم نظام الطاقة Flatpack2 DC / DC 380V / 54V عالي الأداء بتحويل جهد ناقل 380 Vdc إلى 54 Vdc منظم مع a كفاءة الوحدة 98.2٪.
ل حماية المدخلات
ل براعة
ل قابلية التوسع
ل Modular - بناء مع نمو الحمل الخاص بك
ل سوبر عالية الكفاءة (SHE)
ل تحكم Smartpack2
ل الساخنة للتوصيل
ل 50-55 Vdc إخراج قابل للتعديل
ل تكنولوجيا SHE الحاصلة على براءة اختراع
التطبيقات
تيليكوم
• توسعات المكتب المركزي للاتصالات
• ترقيات موقع عالية الطاقة
مراكز البيانات
• التحويل من 380 VDC (260-400 VDC) إلى 50-55 VDC
• مرافق الاستضافة
• استبدال مصنع UPS + VDC
المعلمات :
| نموذج | نظام 36 كيلو واط | نظام 72 كيلو واط | نظام 108 كيلو واط |
| رقم القطعة | CDT31242.xxx | CDT32442.xxx | CDT33642.xxx |
| ادخال البيانات | |||
| الجهد (نطاق التشغيل) | 260-400 فولت تيار مستمر | ||
| الحد الأقصى الحالي | 147.6 أ | 295.2 أمبير (2 × 147.6 أمبير) | 442.8 أمبير (3 × 147.6 أمبير) |
| الحماية (مستوى الوحدة) | الصمامات ، الاغلاق عندما يكون VIN خارج النطاق | ||
| الحماية (مستوى الخزانة) | 1x 160 أمبير MCCB | 2x 160 أمبير MCCB | 3x 160 أمبير MCCB |
| بيانات الناتج | |||
| الجهد (افتراضي) | 54.5 فولت تيار مستمر | ||
| الجهد (مدى قابل للتعديل) | 50-55 فولت تيار مستمر | ||
| القوة القصوى ، المدخلات الاسمية | 36 كيلو واط | 72 كيلو واط | 108 كيلو واط |
| أقصى تيار ،VOUT = 50 VDC | 720 أ | 1440 أ | 2160 أ |
| المشاركة الحالية | ± 5٪ من الحد الأقصى للتيار من 10 إلى 100٪ تحميل | ||
| تنظيم الجهد الثابت | ± 0.5٪ من 0 - 100٪ حمولة ومدخلات اسمية | ||
| تنظيم الجهد الديناميكي | ± 5.0٪ لتغير الحمل بنسبة 10-90٪ أو 90-10٪ ، وقت التنظيم أقل من 50 مللي ثانية | ||
| مخرجات التيار المستمر | ما يصل إلى 2x 30 طريقة ≤63 A MCB حتى 2x 20 طريقة ≤125 A MCB | ||
| حماية | اغلاق الجهد الزائددليل ماس كهربائىدرجة حرارة عالية؛الحد من تدفق التيار الكهربائي الساخن ؛OR-ing FET | ||
| معلومات إضافية | انظر Flatpack2 DCDC 380V 48V 3000W ورقة بيانات SHE | ||
| التحكم والمراقبة | |||
| وحدة المراقبة | سمارت باك 2 | ||
| العملية المحلية | العرض والمفاتيح ، واجهة الويب عبر متصفح قياسي | ||
| تشغيل عن بعد | واجهة ويب؛مودبوس.بروتوكول SNMP والبريد الإلكتروني | ||
|
إنذار |
أجهزة إنذار الجهد المنخفض والعالي (المستويات الثانوية والرئيسية) ، إنذار خطأ الأرض ، إنذار درجة الحرارة ، إنذار انقطاع التيار الكهربائي ، إنذار تعطل قاطع الحمل وأكثر من ذلك بكثير. | ||
| معلومات إضافية | راجع ورقة بيانات Smartpack2 | ||
| المواصفات الأخرى | |||
| ذروة الكفاءة | 98.2٪ | ||
|
عزل |
4.2 كيلو فولت تيار مستمر - المدخلات والمخرجات 2.2 كيلو فولت تيار مباشر - أرضي الإدخال 0.5 كيلو فولت تيار مباشر - إخراج الأرض |
||
| درجة حرارة التشغيل | من -20 إلى +45 درجة مئوية (من -4 إلى +113 درجة فهرنهايت) تنبع قدرة محتملة أعلى من 40 درجة مئوية (104 درجة فهرنهايت) | ||
| درجة حرارة التخزين | -40 إلى +85 درجة مئوية (-40 إلى +185 درجة فهرنهايت) | ||
| رطوبة | 5 - 95٪ رطوبة نسبية ، بدون تكاثف | ||
| الأبعاد [WxHxD] | 600 × 2000 × 600 مم (23.62 × 78.74 × 23.62 بوصة) | ||
| معايير التصميم | |||
| السلامة الكهربائية | IEC / EN 60950-1: 2013 | ||
|
EMC |
IEC / EN 61000-6-1: 2007 ، IEC / EN 61000-6-2: 2005 ، IEC / EN 61000-6-3: 2007 + A1: 2011 ، IEC / EN 61000-6-4: 2007 + A1: 2011 ، ETSI EN 300386 v2.1.1: 2016 |
||
|
بيئة |
تم اختباره وفقًا لـ: ETSI EN 300 019-2-1 v2.2.1: 2014 (الفئة 1.2) ؛ ETSI EN 3001019-2-2 v2.3.1: 2013 (الفئة 2.3) ؛ ETSI EN 300 132-3-1 v2.1.1 ؛2011/65 / EU (RoHS) و 2008/98 / EC (WEEE) ظروف التشغيل العادية وفقًا لـ IEC / EN 62040-5-3: الفقرة 4.2 لعام 2016 ، يجب الإبلاغ عن ظروف التشغيل الأخرى وفقًا للفقرة 4.3. |
||
| 1) مناظر الخزانة معروضة بدون أبواب. | |||
