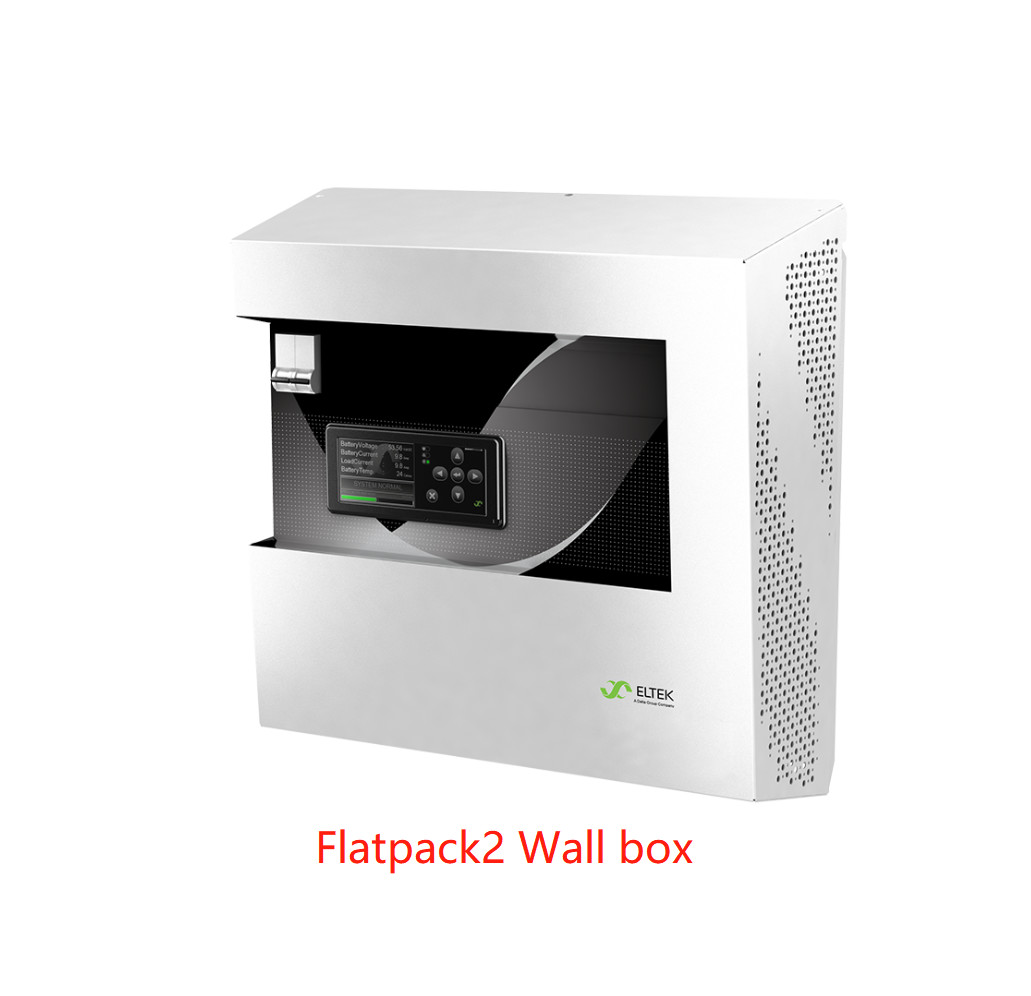

Eltek Flatpack2 Wall Box 24VDC، 30VDC، 48 VDC، 60 VDC، 110 VDC و 125 VDC أنظمة
اعتمادًا على المعدل المحدد ، يمكن أن يكون خرج النظام DC واحدًا مما يلي: 24V / 40-168 A ، 48V / 15-83 A ، 110V / 10-34A.
إن تصميمها المدمج وتركيبها البسيط يجعلها حزمة إمداد طاقة تيار مستمر قوية مثبتة على الحائط. إن نطاق خرج التيار المباشر الواسع للمقوم يجعلها مناسبة للتشغيل المتوازي مع جميع أنواع البطاريات الثابتة ، بما في ذلك أنواع حمض الرصاص أو النيكل والكادميوم.
المعلمات :
| المواصفات الفنية | ||||||
| نموذج | تغذية مجمعة 24-60 فولت | تغذية مجمعة 110 فولت | 2 - قطب التوزيع.24-110 فولت | 1 - قطب التوزيع.-48 فولت | ||
| رقم القطعة | CTO30210.000 | CTO30210.100 | CTO30210.xxxx | CTO30210.xxxx | ||
| ادخال البيانات | ||||||
| مجال الجهد الكهربائي) | 85 - 300 فولتتيار متردد | |||||
| تغذية مفردة بالتيار المتردد | • | • | • | • | ||
| تغذية AC أحادية مع SPD (OVP Class 2) | - | - | • | • | ||
| تغذية التيار المتردد المزدوجة (مقوم فردي فردي) | - | - | • | • | ||
| الموصى بها قواطع الإدخال | 16A لمقوم 1 FP2 في النظام أو 2 مقومات FP2 مع التغذية الفردية 25A لمعدلي FP2 في النظام | |||||
| حماية | الصمامات الفردية في وحدات المعدل | |||||
| اتصال |
مباشرة على مدخلات MCB ، حتى 25 مم2 طرف المسمار PE ، بحد أقصى 10 مم2وعروة كابل M5 مباشرة إلى الهيكل |
|||||
| بيانات الناتج | ||||||
| الجهد (افتراضي) | 24-60 فولتالعاصمة | 110-125 فولتالعاصمة | 24-110 فولتالعاصمة | - 48 فولتالعاصمة | ||
| NiCad ، عدد الخلايا المدعومة | 18-40 | 85-104 | 18-88 | 38 - 40 | ||
| Pb ، عدد الخلايا المدعومة | 12-30 | 54-60 | 54 | 24 | ||
| الطاقة (الحد الأقصى) @ المدخلات الاسمية | 4000 واط | |||||

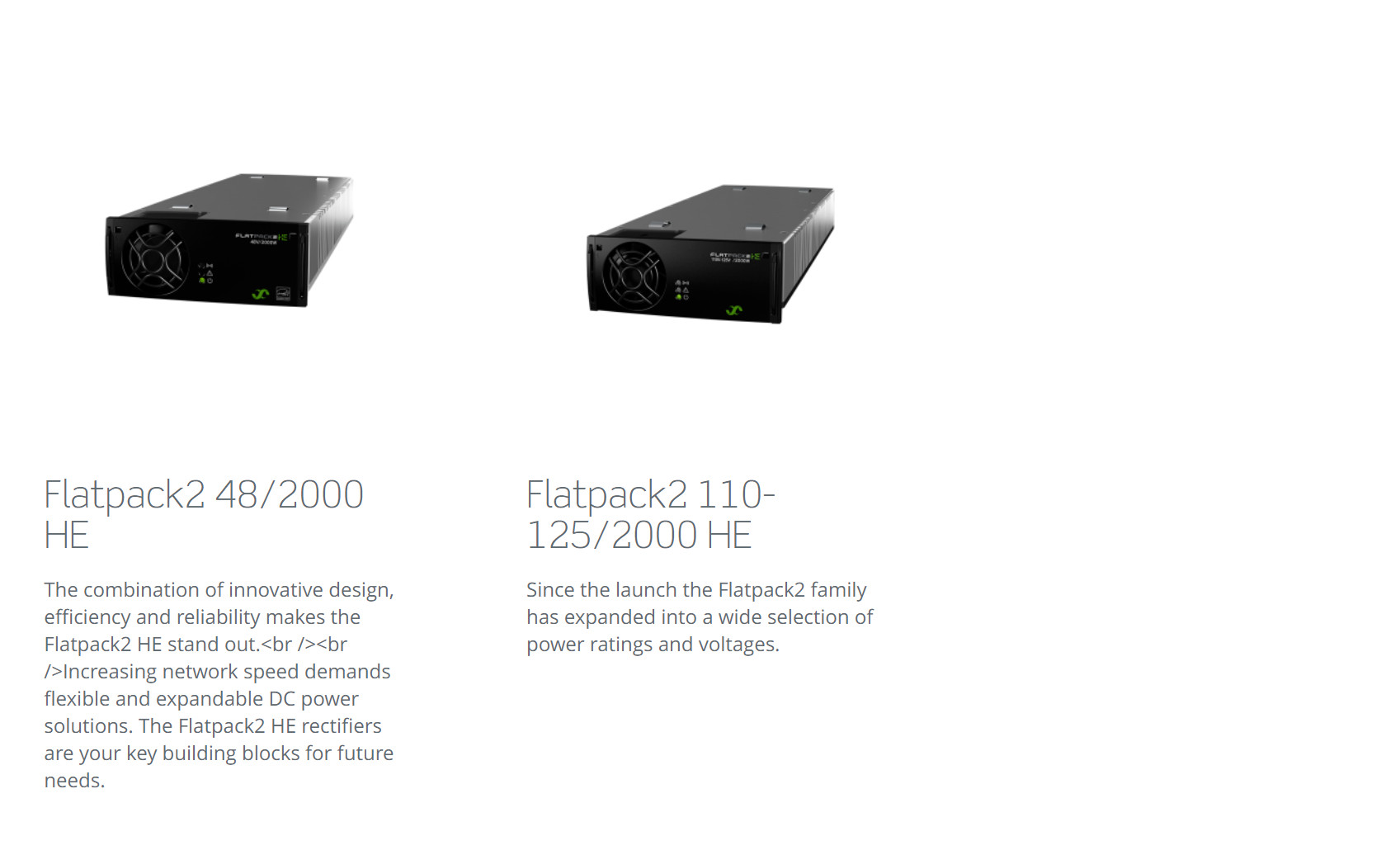

| الحالي (الحد الأقصى) @ المدخلات الاسمية | راجع الصفحة السابقة أو ورقة بيانات مقوم Flatpack2 القابلة للتطبيق | |||||
| إخراج غير محمي غير محمي | • | • | - | - | ||
| مخرجات البطارية المحمية | - | - | 2 × 2 قطب (16 - 63 أ) | 3 × 1 قطب (16 - 63 أمبير) | ||
| مخرجات الحمل المحمية | - | - | 3 (42)) × 2 قطب (6 - 63 أ) | 112)) × 2 قطب (6 - 63 أ) | ||
| تحويل البطارية وفصلها مدمجان | - | - | - | 200 أ | ||
| اتصال |
المحطة الطرفية ، كحد أقصى 35 ملم2 |
المحطة الطرفية ، كحد أقصى 35 ملم2 |
مباشرة على مدخلات MCB ، حتى 25 مم 2 | |||
| حماية الإخراج في المقومات | حجب أو FET أو الصمامات ، وإثبات ماس كهربائى وحماية درجات الحرارة العالية | |||||
| التحكم والمراقبة | ||||||
| وحدة المراقبة | سمارت باك 2 | |||||
| العملية المحلية | العرض والمفاتيح ، واجهة WEB عبر متصفح قياسي باستخدام WebPower | |||||
| تشغيل عن بعد | WebPower (واجهة WEB وبروتوكول SNMP والبريد الإلكتروني) | |||||
| مرحلات الإنذار (التوصيل: مشبك ≤ 1.5 مم2) | 6 × تغيير حر محتمل على جهات الاتصال (NO ، NC ، C) [بحد أقصى 75 فولت / 2 أمبير / 60 واط] | |||||
| المدخلات | 6 × شكلي (رقمي ، تناظري) و 3 درجات حرارة | |||||
| القياسات الحالية | المعدل الحالي وإذا تم استخدام تحويلة البطارية ؛تيار البطارية وتحميل curre | |||||
| إنذار | إنذارات الجهد المنخفض والعالي (المستويات الثانوية والرئيسية) ، إنذار خطأ الأرض ، إنذار درجة الحرارة ، إنذار انقطاع التيار الكهربائي ، سعة البطارية المتبقية / إنذارات منخفضة الجودة ، إنذار تمزق البطارية / قاطع الحمل وأكثر من ذلك بكثير | |||||
| المواصفات الأخرى | ||||||
| عزل |
3.0 كيلو فولتتيار متردد- الإدخال إلى الإخراج 1.5 كيلو فولتتيار متردد- مدخلات إلى الأرض 0.5 كيلو فولتالعاصمة- الإخراج إلى الأرض3) |
|||||
| درجة حرارة التشغيل |
-40 إلى + 45 درجة مئوية (-40 إلى + 113 درجة فهرنهايت) ، الرطوبة 5 - 95٪ رطوبة نسبية بدون تكاثف معدلات إخراج الطاقة عند درجة حرارة عالية ، انظر ورقة البيانات لمعدل قابل للتطبيق |
|||||
| فئة الحماية | IP21 ، (IP22 ، مع غطاء إضافي PN: 298484) | |||||
| درجة حرارة التخزين | -40 إلى + 85 درجة مئوية (-40 إلى +185 درجة فهرنهايت) ، الرطوبة 0-99٪ رطوبة نسبية غير مكثفة | |||||
| الأبعاد [العرض × الارتفاع × العمق] / الوزن | 452 × 450 × 200 ملم (17.8 × 17.7 × 7.9 بوصة) / 13 كجم (وحدة واحدة) 15 كجم (2 وحدة) | |||||
| معايير التصميم | ||||||
| السلامة الكهربائية | EN 60950-1-3بحث وتطويرالإصدار | |||||
| EMC |
ETSI EN 300386 V.1.4.1 EN 61000-6-1 / -2 / -3 / -4 |
|||||
| بيئة | ETSI EN 3001019 ، ETSI EN 300132-2 | |||||
|
2) اعتمادًا على تكوين إدخال التيار المتردد 3) 1.5 كيلو فولتتيار مترددلصندوق الحائط مع مقومات 110V Flatpack2 |
||||||
