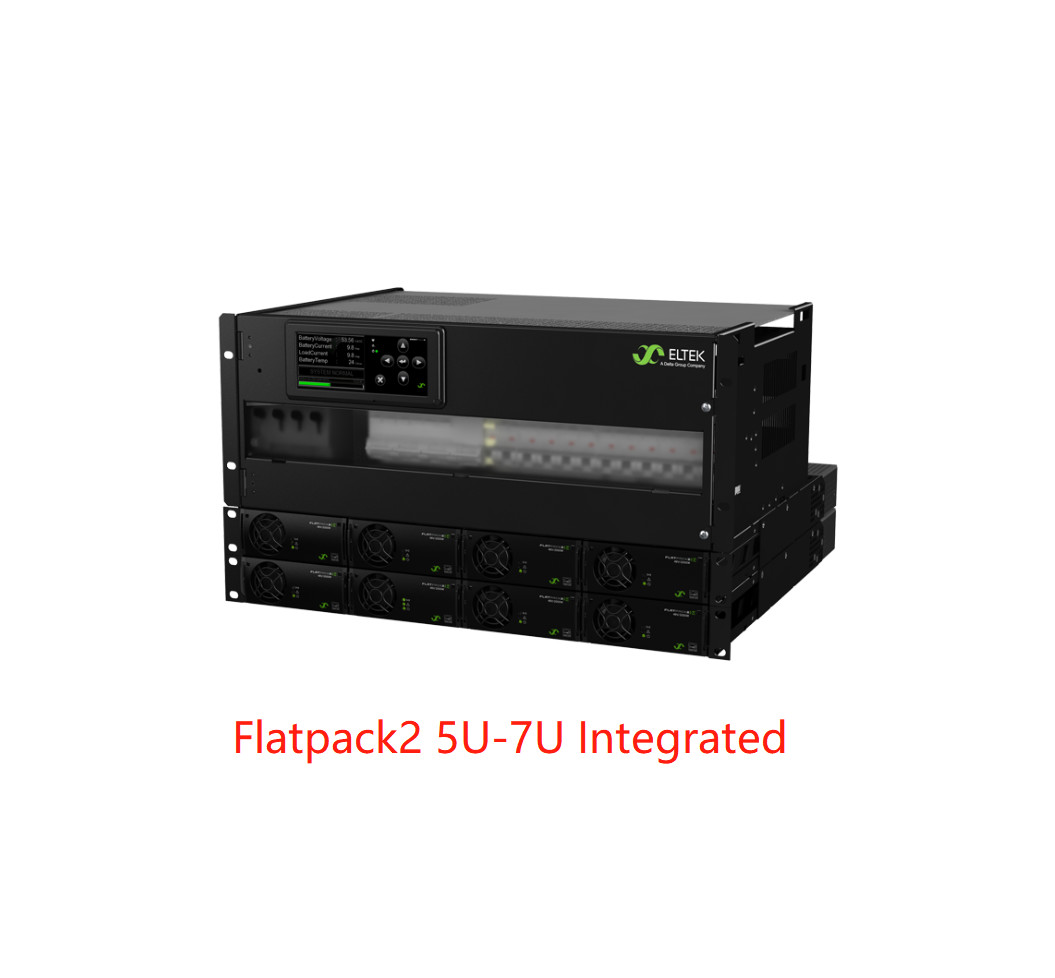

نظام الكهرباء Eltek Flatpack2 5U 6U 7U مع 300A / 500A توزيع FP2 2000W / FP2 3000W وحدة
تم تصميم توزيع 4U لتلبية الطلب على حلول طاقة ثابتة مضغوطة ومرنة.قسم البطارية وقسم الحمل.

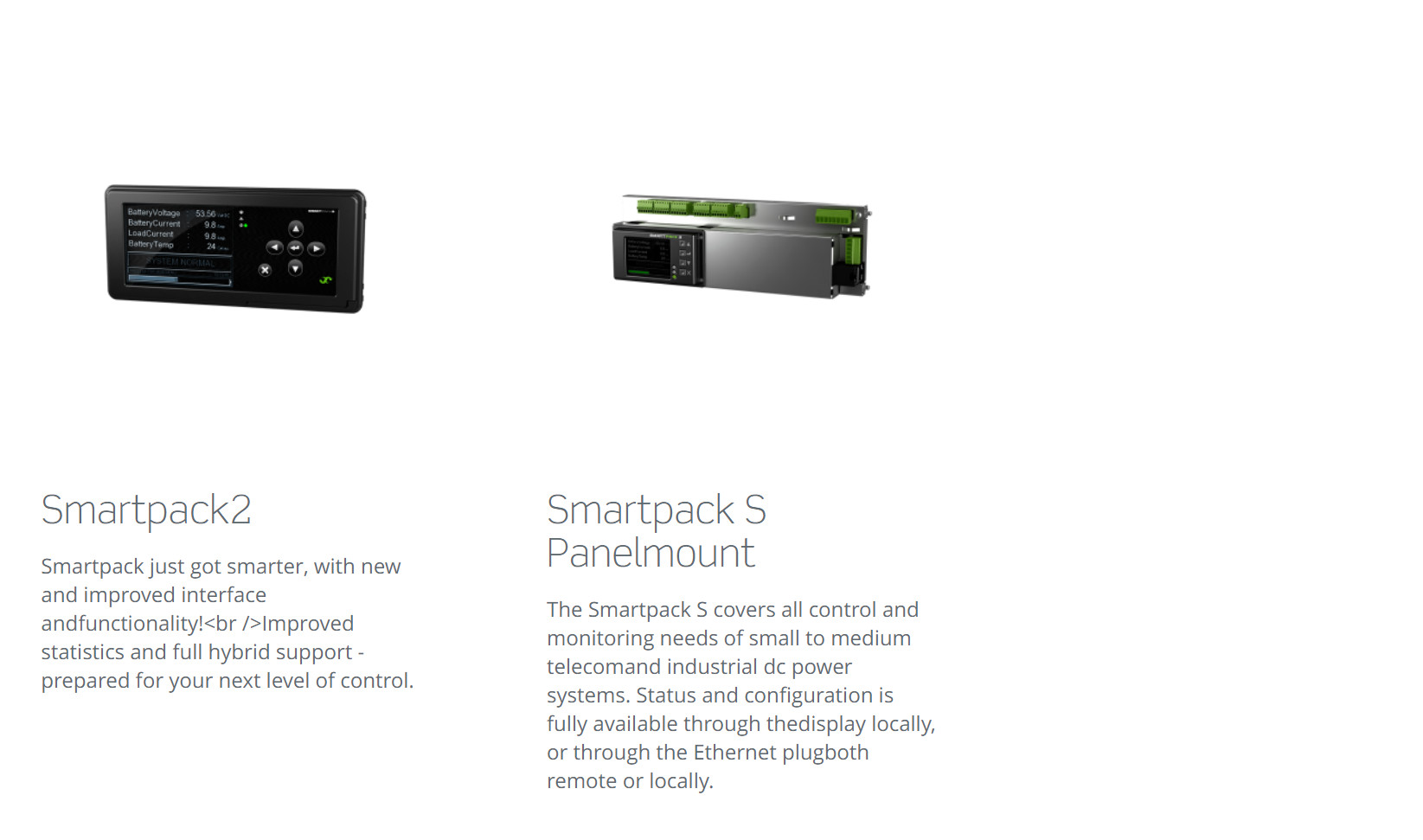

مقاطع البطارية القابلة للتوصيل ومقاطعات الحمل المثبتة على DIN تضمن سهولة التكوين وكذلك استبدال في الميدان. يحتوي نظام الطاقة على خيارين لمراقب،Smartpack2 أو Smartpack S التي لديها كل وظائف مطلوبة في التطبيقات الحالية والمستقبلية.
الخصائص الرئيسية
البيانات التقنية:
|
|
||||||||
| النموذج | 300A التوزيع | 500A التوزيع | ||||||
|
رقم الجزء (نظام الطاقة المهيأ) |
CTOxxxxx.nnnn | CTOxxxxx.nnnn | ||||||
| وحدة الطاقة | ||||||||

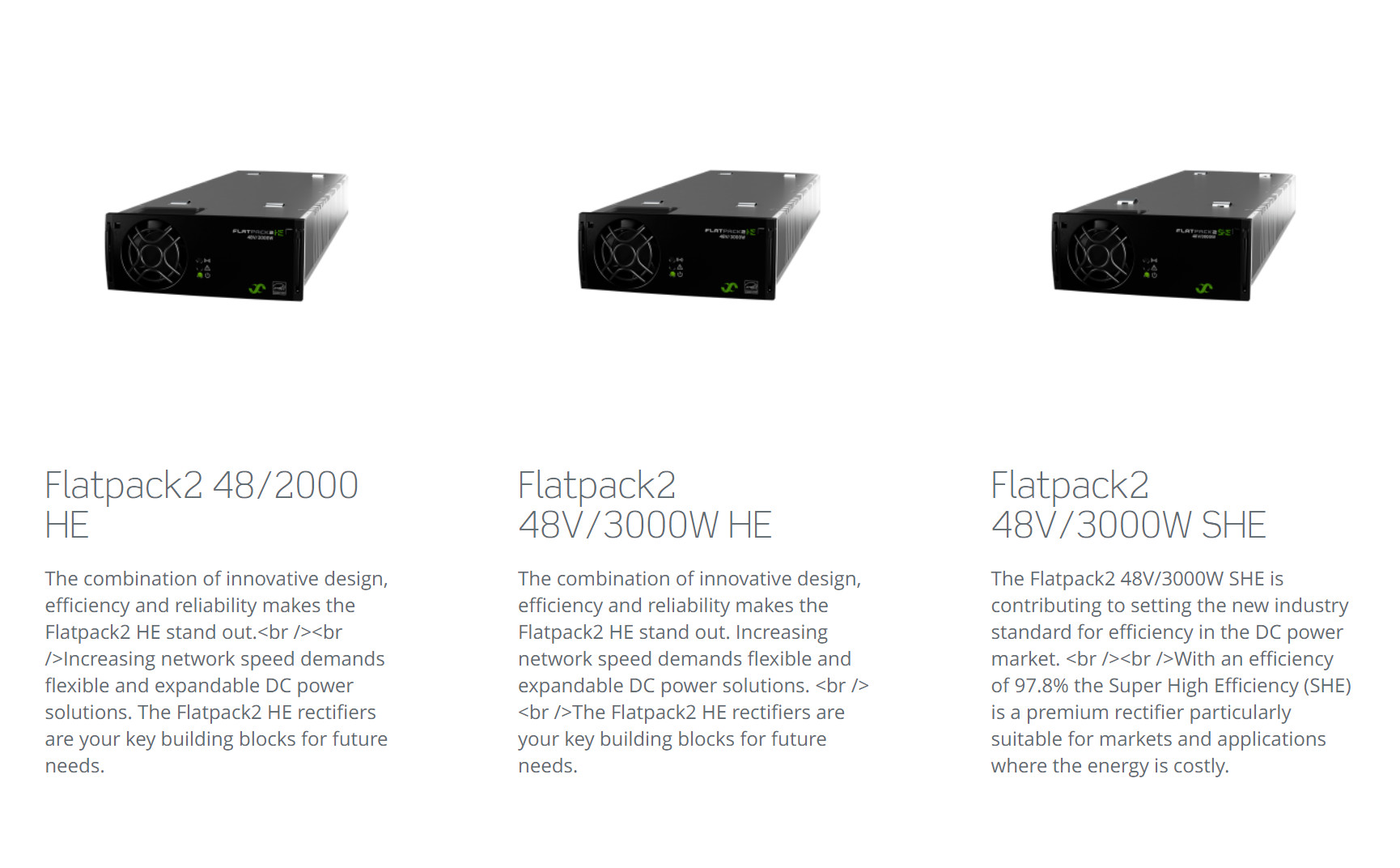

| جهاز التصحيح Flatpack2 1) | Flatpack2 48/2000 HE أو SHE Flatpack2 48/3000 HE أو SHE | |||||||
| بيانات الإدخال | ||||||||
| الجهد (المدى) | 85-300 فاكس (وحدة HE) 85-264 فاكس (وحدة SHE) | |||||||
| التكرار | 45-66 هرتز | |||||||
| تكوين الأجهزة الرئيسية | 1p230 VAC TN / 3p400 VAC TN / 3p230 VAC IT | 2x 3p400 VAC TN / 2x 3p230 VAC IT | ||||||
| الاتصال | كتلة نهاية، 10 ملم مربع كحد أقصى | |||||||
| بيانات الناتج | ||||||||
| الجهد | -48 VDC | -48 VDC | ||||||
| التيار (الحد الأقصى) | 300 A | 500 A | ||||||
| توزيع البطارية | ||||||||
| عدد مواقع المكابح | 4x أو 6x 100 A | 8 × 100 A | ||||||
| الـ LVBD | 300 A (المعيار الافتراضي) | 500 أ (تخلفي) | ||||||
| نوع مفصل البطارية | نوع الشاشة | |||||||
| توزيع الحمل | ||||||||
| عدد مواقع الحمل | ما يصل إلى 20 × 18 ملم | ما يصل إلى 16 × 18 ملم | ||||||
| معدل الارتفاع القصير (اختياري) |
حتى 2x 150 A أو 1x 300 A (بحد أقصى 6 × 18 ملم أو 4 × 27 ملم على كل LVLD) |
150 A (بحد أقصى 6 × 18 ملم أو 4 × 27 ملم على LVLD) |
||||||
| نوع كاسح الحمل |
مرصع على قاطرة DIN ، عرض 18 ملم و 27 ملم (مقاطع MCB واسعة 13 ملم ومقاطع نوع plug-in عند الطلب) قابلة للتكوين مع جميع العلامات التجارية |
|||||||
| الرقابة والمراقبة | ||||||||
| وحدة الرقابة والمراقبة 2) | Smartpack2 أو Smartpack S | الحزمة الذكية | ||||||
| موقع التثبيت | لوحة باب مثبتة | |||||||
| العمليات المحلية | تشغيل قائمة ذاتية التفسير عن طريق لوحة اللمس وعرض رسمي ملون | |||||||
| التشغيل عن بعد | إيثيرنث للمراقبة والتحكم عن بعد / محلي عن طريق WEB المتصفح | |||||||
| مواصفات أخرى | ||||||||
| درجة حرارة العمل | -40 إلى +70 °C [-40 إلى +158 °F] 3) | |||||||
| درجة حرارة التخزين | -40 إلى +85 درجة مئوية [-40 إلى +185 درجة فهرنهايت] | |||||||
| الأبعاد (W × D × H) 4) |
482 × 380x H mm [19 x 14.9 x H بوصة] الارتفاع (H): - 5U: 222 ملم [8.8 بوصة] - 6U: 267 ملم |
482 × 380 × H مليمتر [19 × 14.9 × H بوصة] الارتفاع (H): - 6U: 267 ملم - 7U: 311 مم [12.3 بوصة] |
||||||
| وزن (باستثناء الوحدات) | حوالي 5 كجم | |||||||
| معايير التصميم | ||||||||
| السلامة الكهربائية | IEC/UL 60950-1 | |||||||
| الكهرومغناطيسي | المعيار ETSI EN 300 386 v1.3.2 EN 61000-6-1 /-2 /-3 /-4 | |||||||
| البيئة |
المعيار ETSI EN 300 019-2-1 (الطبقة 1.2) /-2 (الطبقة 2.3) /-3 (الطبقة 3.2) المعيار ETSI EN 300 132-2 ظروف التشغيل العادية وفقاً لمادة 62040-5-3: 2016 من معيار IEC.2ظروف تشغيل أخرى وفقاً لـ IEC 62040-5-3:2016 الفقرة 4.3، يجب أن تنصح |
|||||||
|
1) اطلع على ورقة بيانات جهاز Flatpack2 للتفاصيل 2) انظر ورقة بيانات جهاز التحكم لمزيد من التفاصيل |
3) +45 إلى +70 درجة مئوية [+113 إلى +158 درجة فهرنهايت] مع أداء منخفض 4) الحد الأدنى الموصى به عمق الخزانة هو 400 مم |
|||||||
