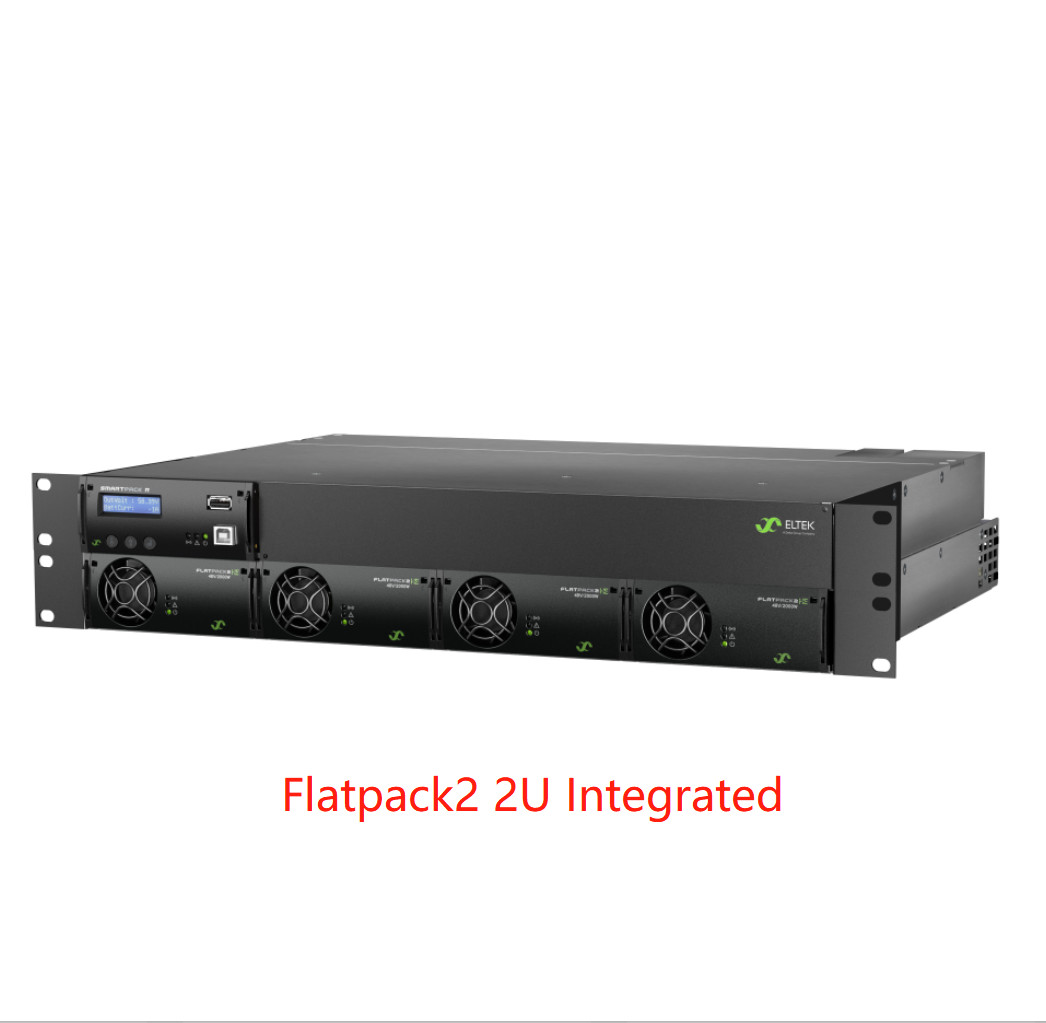

أنظمة Eltek Flatpack2 2U المتكاملة مع حمل توزيع 32 أمبير / 60 أمبير مع وحدة تحكم Smartpack (CTO20402.xxxx)
أنظمة Eltek Flatpack2 2U المتكاملة مع حمل توزيع 32 أمبير / 60 أمبير مع وحدة تحكم Smartpack (CTO20402.xxxx)
تم تصميم Flatpack2 2U Integrated خصيصًا لتلبية الطلب على كثافة أعلى و
حلول طاقة أكثر إحكاما.
إنها مناسبة للتطبيقات التي تحتاج إلى قابلية للتوسيع وسهلة الصيانة
ومصدر طاقة موثوق به ، يتناسب مع مساحة صغيرة
دلائل الميزات
· نظام كامل
· وحدة تحكم SMARTPACK R
· التحكم المتقدم و
المراقبة من خلال إيثرنت
ميناء
· USB TYPE A HOST FOR PLUG-IN
الأجهزة (على سبيل المثال WIFI ؛ محركات أقراص فلاش)
· USB من النوع B للتحكم
· كفاءة عالية
مقومات
· الوحدات القابلة للتوصيل على الساخن
· 2x مواضع قاطع البطارية
· LVBD (اختياري)
· توزيع 6X LOAD MCB
· LVLD (اختياري)
· 2U الارتفاع
· الموافقات العالمية
البيانات الفنية:
| نموذج | 32A التوزيع | توزيع 60A | ||||||||
|
رقم القطعة (نظام طاقة اتصالات مهيأ) |
CTO20402.nnnn | CTO20402.nnnn | ||||||||
|
|
||||||||||
| ادخال البيانات | ||||||||||

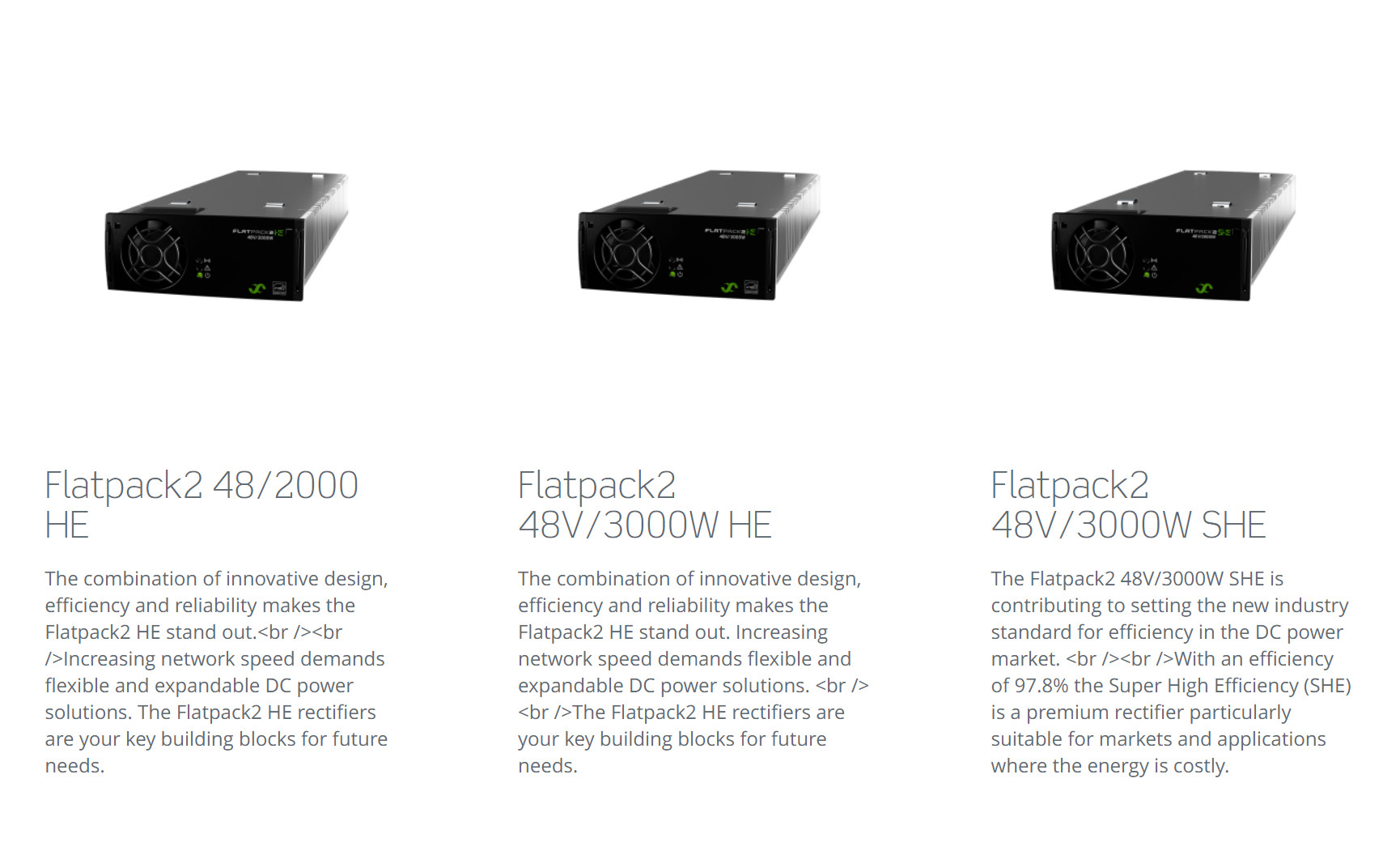

| مجال الجهد الكهربائي) | 85-300 VAC (وحدة HE) 85-264 VAC (وحدة SHE) | |||||||||
| تكرار | 45-66 هرتز | |||||||||
| تكوين التيار الكهربائي | فردي 1) ، 1p230VAC TN ، 3p400VAC TN ، 1p230VAC IT أو 3p230VAC IT | |||||||||
| اتصال | التوصيل الخلفي على موصلات Faston (6.3 مم) 1) أو الكتل الطرفية ، 16 مم 2 كحد أقصى | |||||||||
| بيانات الناتج | ||||||||||
| الجهد االكهربى | -48 فولت تيار مستمر | |||||||||
| التيار (الحد الأقصى) | 150 أ | |||||||||
| توزيع البطارية | ||||||||||
| عدد قواطع البطارية | 2x | |||||||||
| تصنيف قاطع البطارية | 100 أ (كحد أقصى) | |||||||||
| LVBD | 150 أ (اختياري) | |||||||||
| اتصال | اتصال خلفي على ترصيع M6 | |||||||||
| توزيع الحمولة | ||||||||||
| عدد MCBs الحمل | 6x | 6x | ||||||||
| تحميل تصنيف MCB | 2-32 أ | 2-60 أ | ||||||||
| LVLD | 150 أ (اختياري) | 150 أ (اختياري) | ||||||||
| اتصال | التوصيل الخلفي على الكتل الطرفية ، 4 مم 2 كحد أقصى | التوصيل الخلفي على الكتل الطرفية ، 10 مم 2 كحد أقصى | ||||||||
| التحكم والمراقبة | ||||||||||
| وحدة التحكم والمراقبة | Smartpack R 3) | |||||||||
| المدخلات | 6x مدخلات رقمية (لرصد المعدات الخارجية) | |||||||||
| النواتج | مرحل إنذار 6x | |||||||||
| اتصال | اتصال النظام الخلفي على الأطراف ، 2.5 مم 2 كحد أقصى | |||||||||
| المواصفات الأخرى | ||||||||||
| تشمس |
3.0 كيلو فولت تيار متردد - المدخلات والمخرجات 1.5 كيلو فولت تيار متردد - مدخلات الأرض 0.5 كيلو فولت تيار مباشر - إخراج الأرض |
|||||||||
| درجة حرارة التشغيل | -40 إلى +65 درجة مئوية [-40 إلى +145 درجة فهرنهايت] | |||||||||
| درجة حرارة التخزين | -40 إلى +85 درجة مئوية [-40 إلى +185 درجة فهرنهايت] | |||||||||
| الأبعاد (العرض × العمق × الارتفاع) 4) | 482 × 370 × 89 مم [19 × 14.9 × 3.5 بوصة] | |||||||||
| الوزن (باستثناء الوحدات) | 5 كجم [11 رطلاً] | |||||||||
| معايير التصميم | ||||||||||
| السلامة الكهربائية |
IEC / UL 60950-1 CSA 22.2.2 تحديث |
|||||||||
| EMC |
ETSI EN 300386 v1.3.2 EN 61000-6-2 / -3 |
|||||||||
| بيئة |
ETSI EN 3001019-2-1 (الفئة 1.2) / -2 (الفئة 2.3) / -3 (الفئة 3.2) ETSI EN 300 132-2 ظروف التشغيل العادية وفقًا لـ IEC 62040-5-3: بند 4.2.يجب الإبلاغ عن ظروف التشغيل الأخرى وفقًا لـ IEC 62040-5-3: بند 4.3 لعام 2016 |
|||||||||
|
1) عندما يتم تكوين النظام بدون خيار جهاز SPD 2) راجع ورقة بيانات المعدل لـ Flatpack 2 لمزيد من التفاصيل |
3) راجع ورقة بيانات Smartpack R لمزيد من التفاصيل 4) الحد الأدنى الموصى به لعمق الخزانة هو 400 مم [15.7 بوصة] |
|||||||||
