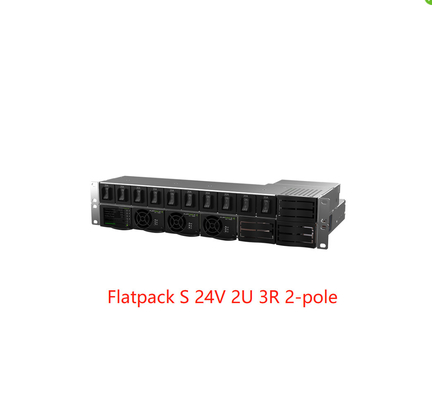

إلتيك Flatpack S 24V ارتفاع 2U مع 3 مُستقيمات Flatpack S 24/1000HE FlatpackS 24/1800HE (MFGS0302.001 MFGS0302.002)

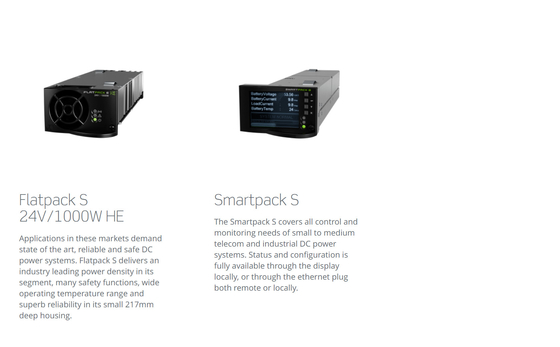

هذا النظام الصغير ذو الكثافة الكثيفة يعتمد بحتة على مفاتيح ومستقيمات قابلة للتوصيل ويمكن تكوينها بسهولة لتناسب التطبيق المطلوب ، حتى في الميدان.مزيج من Flatpack S HE المصلحين و Smartpack S وحدة التحكم، عملية موثوقة وصديقة للبيئة.
مع عمقها الضحل ومرونة نظام Flatpack S 2U 2-pole يناسب معظم الخزانات وبالتالي فهي ممتازة كوحدة استبدال.
المعلمات:
|
|
|||||||
| النموذج FPS 2U / 3R 2-BOLE 24V | |||||||
| رقم الجزء | المخططات المتعلقة بمشروع التشغيل002 | ||||||
| بيانات الإدخال | |||||||
| الجهد (اسمياً) |
1) 185 فولتAC/DC305 فولتالتكييف/ 300 فولتالعاصمة |
||||||
| تكوين الموجات الرئيسية (تغذية فردية) | 230 فولتالتكييف3 × 1 مرحلة أو 3 مراحل (∆) 230/400 فولتالتكييفالمرحلة الثالثة (Y) | ||||||
| الحد الأقصى للتيار | 5,9Armsالغذاء الفردي / 17,7Armsطعام واحد | ||||||
| الاتصال الرئيسي | 4ملم2وحدات الطرف، الاتصال الخلفي | ||||||
| التكرار | 45 هرتز | ||||||
| بيانات الناتج | |||||||
| الجهد الاسمي | 24 فولتالعاصمة | ||||||
| الحد الأقصى للتيار (بالجملة) | 125Aالعاصمة | ||||||
| الحد الأقصى لتوزيع التيار (بالإجمال) | 100Aالعاصمة | ||||||
| توزيع البطارية | |||||||
| مفكّك، إطار D قابلة للشغيل ذو قطبين | 1 × 100Aأقصى | ||||||
| الـ LVBD | لا | افتراضية | |||||
| الاتصال (الخلفي) | مقاطع M6 (25mm)2) | ||||||
| إنذار فيوز البطارية | مفتاح مساعد | ||||||
| توزيع الحمل | |||||||
| أجهزة الكسر، إطار B قابلة للشحن بثنائي القطب | 10 × 20Aأقصى | ||||||
| الاتصال (الخلفي) | محطات المسامير (10 ملم)2) | ||||||
| إنذار فيوز الحمل | مفتاح مساعد | ||||||
| الناتج الكلي | |||||||
| الحماية غير المدمجة | |||||||
| ربط (خلفي) M6 الدبابيس (25mm)2) | |||||||
| الرقابة والمراقبة | |||||||
| الحزمة الذكية S | 6 × المدخلات / المخرجات و Ethernet2) | ||||||
| مواصفات أخرى | |||||||
| الحرارة | التشغيل: -40 إلى + 65 درجة مئوية كاملة / + 85 درجة مئوية | ||||||
| الترميز | الترميز لمنع إدخال وحدة طاقة غير صحيحة | ||||||
| الأبعاد (W x H x D) | 4825 × 89 × 250 مم | ||||||
| التثبيت | 19 عقدة التدفق | ||||||
| التبريد | مساحة 30 ملم في الأمام والخلف مطلوبة لتدفق الهواء | ||||||
| الوزن (بدون مُستقيمات ومُكسرات) | حوالي 7 كجم | ||||||
| معايير التصميم | |||||||
| السلامة الكهربائية | UL 60950-1، EN 60950-1، CSA C22.2 | ||||||
| الكهرومغناطيسي |
ETSI EN 300 386 فولت.1.6.1 EN 61000-6-1 / -2 / -3 / -4 الجزء الخامس عشر من إدارة الاتصالات الفيدرالية الجزء الفرعي 109 |
||||||
| البيئة |
ETSI 300 019-2 -1 الفئة 1.2 ETSI 300 019-2 -1 الفئة 2.3 ETSI 300 019-2 -1 الفئة 3.2 |
||||||
|
1) انظر ورقة بيانات Flatpack S للحصول على تفاصيل 2) انظر ورقة بيانات Smartpack S للحصول على تفاصيل |
|||||||
