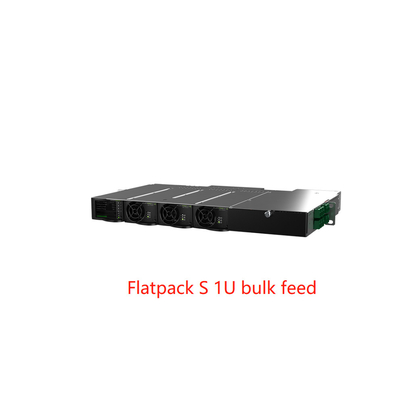

Eltek Flatpack S 1U التغذية الكبيرة لحلول الطاقة المتواصلة 24V 36V 48V (CTOS0301.XXX)
Eltek Flatpack S 1U التغذية الكبيرة لحلول الطاقة المتواصلة 24V 36V 48V (CTOS0301.XXX)

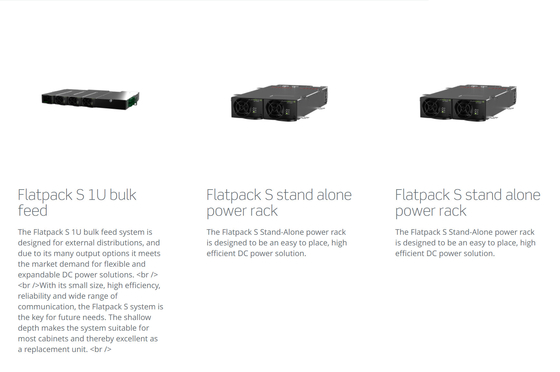

تم تصميم نظام التغذية السائبة Flatpack S 1U للتوزيعات الخارجية ، وبسبب العديد من خيارات الإخراج التي يلبيها ، يلبي طلب السوق على حلول طاقة ثابتة مرنة وقابلة للتوسع.
مع حجمها الصغير، وكفاءة عالية، والموثوقية ومدى واسع من الاتصالات، نظام Flatpack S هو مفتاح لاحتياجات المستقبل.عمق ضئيل يجعل النظام مناسبة لمعظم الخزانات وبالتالي ممتازة كوحدة استبدال.
التطبيقات
الاتصالات
• المحمول
• بدون أسلاك
• الخط الثابت
الصناعية
• خارج البحر
• البحرية
• صناعة العمليات
المعلمات:
|
|
|||||||||
| النموذج | وحدة التحكم وجهاز تصحيح 48 فولت | وحدة التحكم والمصلحات 36 فولت | وحدة التحكم ومصلحات 24 فولت | ||||||
|
|
|
||||||||
| رقم الجزء | CTOS0301.xxx | CTOS0301.xxx | CTOS0301.xxx | ||||||
| بيانات الإدخال | |||||||||
| الجهد القصوى | 305 VAC 1) | ||||||||
| الحد الأقصى للتيار | 9.9 A لكل وحدة | 5.9 A لكل وحدة | 5.9 A لكل وحدة | ||||||
| تكوين الأجهزة الرئيسية | 230 VAC، 3 × 1 مرحلة أو 3 مرحلة ((∆) 230/400 VAC، 3 مرحلة (Y) | ||||||||
| الاتصال الرئيسي | 4mm2 كتلة الطرف، الاتصال الخلفي | ||||||||
| التكرار | 45 إلى 66 هرتز | ||||||||
| بيانات الناتج | |||||||||
| الجهد | 48 VDC | 36 VDC | 24 VDC | ||||||
| الحد الأقصى للتيار | 125 أ | 125 أ | 125 أ | ||||||
| بطارية(لا توجد مواقف مفارقة) | |||||||||
| LVBD (80 آمبر مقفل) | اختياري | ||||||||
| التشنج | في الساق الإيجابية أو السلبية | ||||||||
| الاتصال (الخلفي) | مقطوعة الكابلات M6 | ||||||||
| الحمولة(لا توجد مواقف مفارقة) | |||||||||
| الاتصال (الخلفي) | مقطوعة الكابلات M6 | ||||||||
| الرقابة والمراقبة | |||||||||
| الحزمة الذكية S | 6x اتصالات الإدخال / الإخراج وإيثيرنت. انظر ورقة بيانات Smartpack S | ||||||||
| بيانات ميكانيكية | |||||||||
| الأبعاد (W x H x D) |
19"/1U/250 ملم الحد الأدنى الموصى به لعمق الخزانة، 300 مم |
||||||||
| الوزن، بما في ذلك جهاز التحكم، باستثناء أجهزة التصحيح | 4.7 كيلوغرام | ||||||||
| معايير التصميم | |||||||||
| السلامة الكهربائية | UL 60950-1، EN 60950-1 | ||||||||
| الكهرومغناطيسي |
ETSI EN 300 386 فولت.1.4.1 EN 61000-6-1 (المناعة، الصناعة الخفيفة) EN 61000-6-2 (المناعة، الصناعة) EN 61000-6-3 (انبعاثات، الصناعة الخفيفة) EN 61000-6-4 (انبعاثات، الصناعة) |
||||||||
| البيئة |
إيتسي EN 300 019-2-1 الفئة 1.2 ETSI EN 300 019-2-2 الفئة 2.3 ETSI EN 300 019-2-3 الفئة 3.2 ظروف التشغيل العادية وفقاً لمادة 62040-5-3:2016 من معيار IEC.2. ظروف تشغيل أخرى، وفقاً لمادة 4 من معيار IEC 62040-5-3:20163، يجب أن تنصح |
||||||||
|
1) اطلع على ورقة بيانات المكيف Flatpack S لمزيد من المعلومات |
|||||||||
