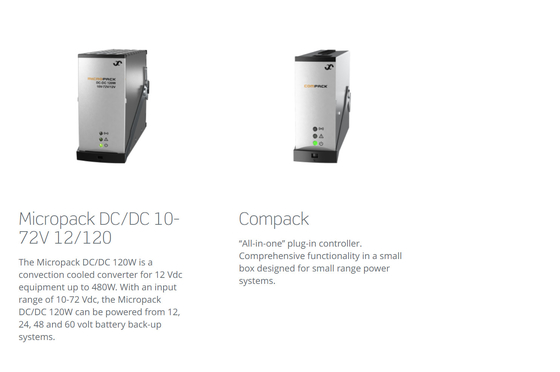

نظام Eltek Micropack الصغير 120W-1000W 12V 24V خيارات 48V مع جهاز تحكم مضغوط (241120.911 2 41120.920 241120.901)
نظام Eltek Micropack الصغير 120W-1000W 12V 24V خيارات 48V مع جهاز تحكم مضغوط (241120.911 241120.920 241120.901)

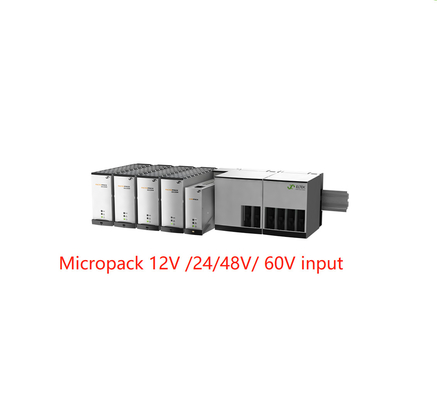

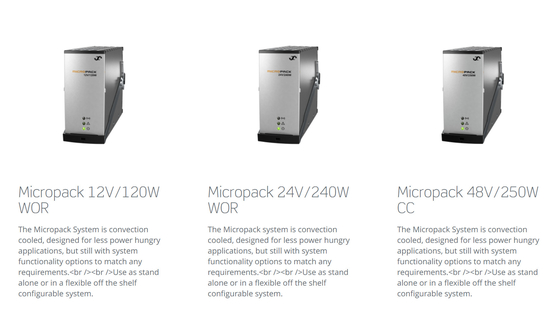

يتم تبريد نظام مايكروباك عن طريق الحمل الحراري، مصمم لتطبيقات أقل حرصًا على الطاقة، ولكن مع خيارات وظيفية النظام لتلبية أي متطلبات.استخدم بمفرده أو في نظام مرن يمكن تكوينه خارج الرف.
نظام الكهرباء الميكرو باك يمدد شبكتك خطوة أخرى مع نطاقات الحمل عادة بين 120 و 1000 و في خيارات 12 و 24 و 48 والنظام مثالي لمجموعة كبيرة من التطبيقات.
المعلمات:
| النموذج | البطارية | الغذاء في الحجم | طعام الحجم الكلي LVD | تحويل الحمولة |
| رقم الجزء | 241120.915 | 241120.911 | 241120.912 /.914 | 241120.920 |
| بيانات الناتج | ||||
|
دعم الجهد في النظام اتصالات الخروج السائبة غير المحمية الاتصالات الخارجة المحمية للحمولة (MCB ذو القطب الواحد القابل للشحن في السلبي) الاتصال بمنطقة الحمل (241120.920) الاتصالات الخارجة للبطارية غير المحمية (التقاطع و LVBD في إيجابية) اتصالات الخروج من البطارية المحمية (MCB ذو القطب الواحد ، shunt و LVBD في سالب) حماية الإخراج في المُستقيمات/المُحولات |
-24 ️ -48 فولتالعاصمة± 12 48 فولتالعاصمة+ 12 / + 24 48 فولتالعاصمة-12 ️ -48 فولتالعاصمة - 1 (أكثر من 10 ملم2) 1 (أكثر من 10 ملم2) - - - - 4 × 2 - 15 A (حد أقصى 4 ملم2) • • • - - 12 - (أكثر من 10 ملم) 2 × 30 A (أكثر من 10 ملم)2) - - حجب FET أو فيوز OR ، إثبات الدائرة القصيرة وحماية درجة الحرارة العالية |
|||
| مواصفات أخرى | ||||
| CAN (1 x RJ45) |
CAN (1 x RJ45) 2 x LVD 2 × فشل الصمام 1 × شنت التيار 26 مم [1.0 ]. 110 غرام |
CAN (1 x RJ45) 1 x LVD 2x فشل في الصمام 1x خطأ الأرض 66 ملم [2.6] 250 غرام |
- 73 ملم [2.9 ]. 165 غراماً |
|
| محطات اتصال نظام التحكم | ||||
|
عرض تمديد |
66 ملم [2.6] |
|||
| الوزن | 270 غرام | |||
| النموذج | الوقوف لوحده 2-pos 4-pos DC/DC 1-pos |
| رقم الجزء | 241120.900 241120.901 241120.902 241120.905 |
| بيانات الإدخال | |
| الجهد القصوى | 300 VAC/DC 72 VDC |
| الحد الأقصى للتيار | 2 A 7 A 7 A 15 A |
| الاتصال، محطات المسمار ما يصل إلى 2.5 ملم2 | 1 × L/N/PE 1 × DC+/DC-/PE |
| الحماية | فيوز الفردية في وحدات الطاقة Micropack |
| الترميز (يمنع خلط الجهد الخارجي) | نعم، و فقط مُستقيمات تناسب Y، فقط DC/DC تناسب |
| بيانات الناتج | |
| الجهد | 12 فولتالعاصمة، 24 فولتالعاصمة30 فولتالعاصمة48 فولتالعاصمة |
| الحد الأقصى للتيار | 10 A 20 A 40 A 12 A |
| الاتصال، محطات المسمار ما يصل إلى 2.5 ملم2 | 2 × VOUT + / VOUT ◄ - - 2 × VOUT + / VOUT ◄ |
| اتصال إلى قواعد 241120.91x | - • • - |
| حماية الإخراج في المُستقيمات | حجب FET أو فيوز OR ، إثبات الدائرة القصيرة وحماية درجة الحرارة العالية |
| مواصفات أخرى | |
| مخرج رله إنذار الوحدة، ما يصل إلى 1 ملم2 | • - - • |
| اتصالات CAN |
- / • (((3 دبوس)1)• (2 سلك) • (2 سلك) - / • (((3 دبوس)1) ) ) |
| العرض | 44 ملم [1.7 ] 142 ملم [5.6 ] 231 ملم [6.1 ] 44 ملم [1.7 ] |
| الوزن | 70 غرام 160 غرام 250 غرام 78 غرام |
| النموذج | مرشح بحري للسكك الحديدية |
| رقم الجزء | 241120.930 |
| مواصفات أخرى | |
| تصنيف / اتصال الرئيسي | 85 - 300 فولتAC/DC0 - 12.5 A / L- N (DC + /-) + PE: 2.5mm2محطات المسامير |
| الأبعاد / الوزن | 35 × 99 × 114.5 ملم [1.4 × 4.1 × 4.7] / 328 غرام [0.72 رطلا] |
| جميع النماذج | |
| مواصفات أخرى | |
| مادة الغطاء | المواد البلاستيكية ذات التصنيف V0 والألومنيوم |
| الحرارة | التشغيل: -40 إلى +65 درجة مئوية (-40 إلى +149 درجة فهرنهايت) ، التخزين: -40 إلى +85 درجة مئوية (-40 إلى +185 درجة فهرنهايت) |
| التثبيت | قاطرة DIN 35mm |
| الأبعاد (H x D) | 89 ملم (2 وحدة)2)x ماكس 150mm (بما في ذلك DIN السكة الحديدية) mm [3.5 x 5.9 ️] |
| معايير التصميم | |
| السلامة الكهربائية | المعيار EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013، IEC 60950-1:2013 UL 60950-1:2014 |
|
الكهرومغناطيسي |
EN 61000-6-1:2019 / -2:2019 / -3:2007/A1:2011/AC:2012 / -4:2019 المادة 109: 2010 من FCC CFR47 الجزء 15B، ETSI EN 300 386 v2.1.1: 2016 |
| الارتباطات الرئيسية | EN 61000-3-2:2019 |
|
البيئة |
المعيار ETSI EN 300 019: 2-1 (الفئة 1.2) و 2-2 (الفئة 2.3) EU 2015/863 (RoHS) و 2012/19/EU (WEEE) ظروف التشغيل العادية وفقاً لمادة 62040-5-3:2016 من معيار IEC.2ظروف تشغيل أخرى وفقاً لـ IEC 62040-5-3:2016 الفقرة 4.3، يجب أن تنصح |
| الامتثال البحري (فئة B EMC) | DNVGL-CG-0339:2015 |
|
1) وصلة CAN متوفرة عند HW rev ≥ 2 2) السماح للحد الأدنى 1U أسفل وفوق لضمان تدفق الهواء |
|
