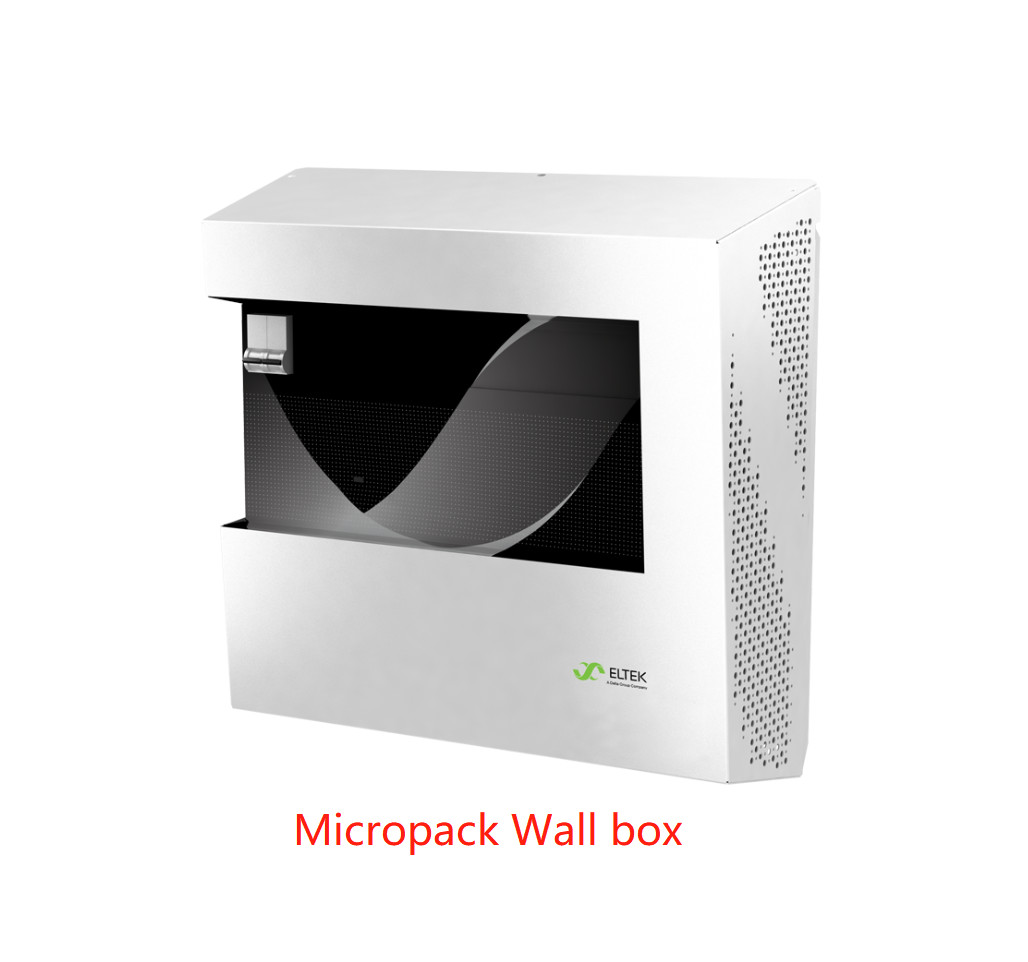

صندوق حائط Eltek Micropack 12V / 480W 24V / 960W 48V / 1000W (CTOU0410.XXXX)
صندوق حائط Eltek Micropack 12V / 480W 24V / 960W 48V / 1000W (CTOU0410.XXXX)

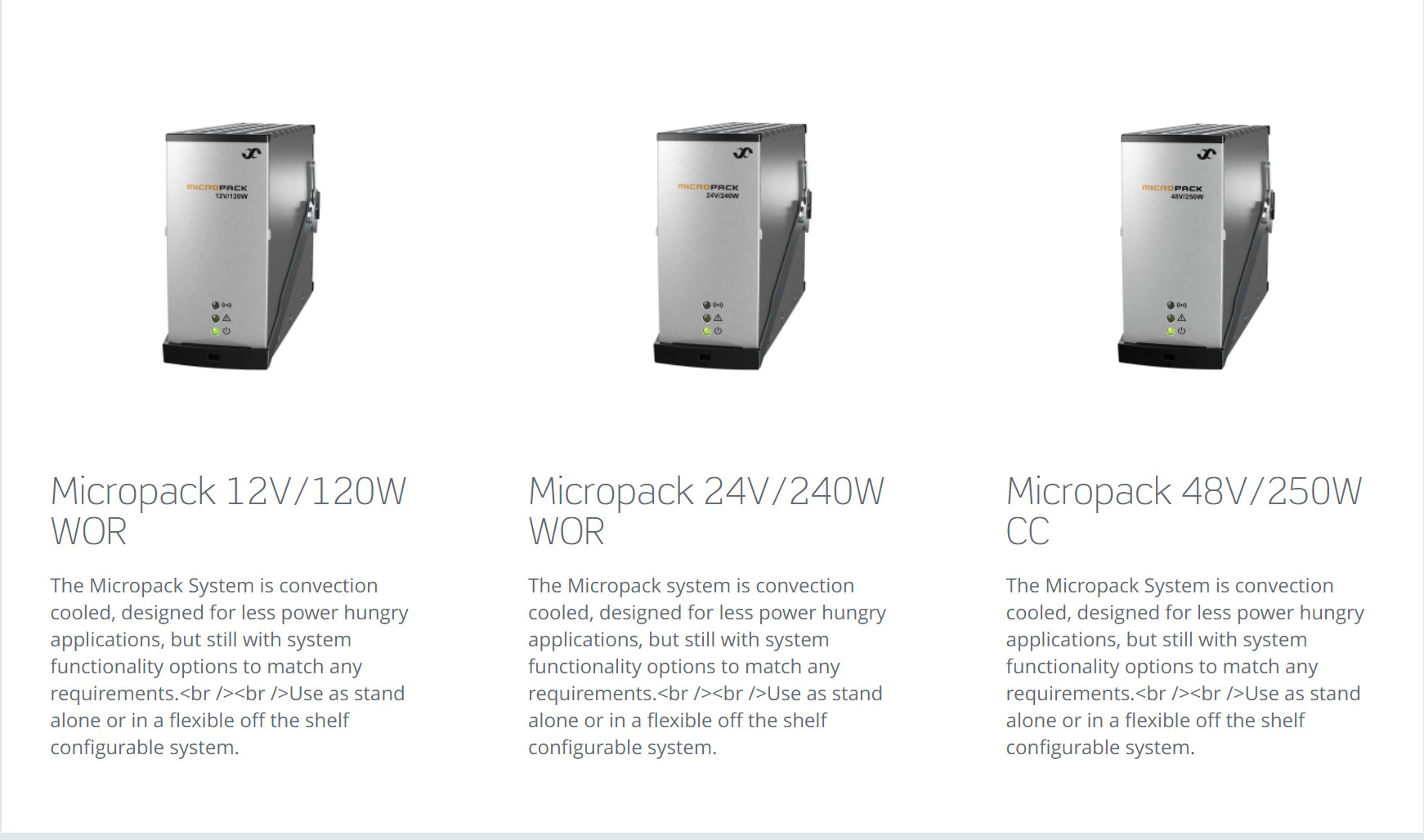

إن التصميم المدمج والتركيب البسيط والبطاريات الاحتياطية الداخلية الاختيارية تجعله نظامًا احتياطيًا للتيار المستمر الصغير حقًا.تم تصميم صندوق الشحن Micropack wallbox للتطبيقات الصناعية والاتصالات مع متطلبات الطاقة في حدود 120-1000 واط.
التطبيقات
l الاتصالات - اللاسلكية والألياف والنطاق العريض
ل أنظمة الطاقة.
ل الصناعية - مرافق الطاقة ، العملية
ل الصناعة البحرية والبحرية
المعلمات :
| نموذج | كومباك الأعلاف السائبة | تغذية مجمعة SP2 | 2 - قطب التوزيع.كومباك | 2 - قطب التوزيع.SP2 | 1 - قطب التوزيع.كومباك |
|
||
| رقم القطعة | CTOU0410.XXXX | CTOU0410.XXXX | CTOU0410.XXXX | CTOU0410.XXXX | CTOU0410.XXXX | |||
| ادخال البيانات | ||||||||
| مجال الجهد الكهربائي) | 1x تغذية أحادية الطور (85-300) فولتتيار متردد |
|
||||||
| تغذية مفردة بالتيار المتردد | • | • | • | • | • | |||
| تغذية AC أحادية مع SPD (OVP Class 2) | خيار | خيار | خيار | خيار | خيار | |||
| يوصى باستخدام قاطع الإدخال | 10 أ | |||||||
| حماية | الصمامات الفردية في وحدة المعدل تشغيل / إيقاف MCB | |||||||
| اتصال |
مباشرة على المدخلات MCB ، حتى 25 مم2 |
مباشرة على المدخلات MCB ، حتى 25 مم2 |
المحطة ، 4 مم كحد أقصى2 | المحطة ، 4 مم كحد أقصى2 |
مباشرة على مدخلات MCB ، فوق إلى 25 ملم2 |
|||
| بيانات الناتج | ||||||||
| الجهد االكهربى | 12-48 فولتالعاصمة | 24-48 فولتالعاصمة | 12-48 فولتالعاصمة | 24-48 فولتالعاصمة | - 48 فولتالعاصمة | |||
| NiCad ، عدد الخلايا المدعومة | 10-11 / 20-22 | 20-22 | 10-11 / 20-22 | 20-22 | - | |||
| Pb ، عدد الخلايا المدعومة | 6/12/24 | 12/24 | 6/12/24 | 12/24 | 24 | |||
| الطاقة (الحد الأقصى) @ المدخلات الاسمية | 1000 واط | |||||||
| التيار (الحد الأقصى) @ المدخلات الاسمية | 40 أ | |||||||
| إخراج غير محمي غير محمي | • | • | - | - | - | |||
| مخرجات البطارية المحمية | - | - | 1 × 2 قطب (16-50 أ) | 1 × 2 قطب (16-50 أ) | 2 × 1 قطب (16 - 30 أمبير) | |||
| مخرجات الحمل المحمية | - | - | 2 × 2 قطب (1-32 أ) | 2 × 2 قطب (1-32 أ) | 4 × 1 قطب (2-30 أمبير) | |||
| تحويلة بطارية متكاملة و LVBD | - | - | - | - | 50 أ | |||
| اتصال | المحطة الطرفية ، 16 مم كحد أقصى2 |
المحطة الطرفية ، كحد أقصى 16 ملم2 |
المحطة الطرفية ، 16 مم كحد أقصى2 | المحطة الطرفية ، 16 مم كحد أقصى2 | المحطة ، 4 مم كحد أقصى2 | |||
| حماية الإخراج في المقومات | فتيل | |||||||
| التحكم والمراقبة | ||||||||
| وحدة المراقبة | كومباك | سمارت باك 2 | كومباك | سمارت باك 2 | كومباك |
|
||
| العملية المحلية | واجهة ويب | العرض والمفاتيح | واجهة ويب | العرض والمفاتيح | واجهة ويب | |||
| تشغيل عن بعد | WebPower (واجهة WEB وبروتوكول SNMP والبريد الإلكتروني) | |||||||
| عدد مرحلات الإنذار (NO ، COM ، NC) | 3 | 6 | 3 | 6 | 3 | |||
| عدد المدخلات القابلة للتكوين | 3 | 6 | 3 | 6 | 3 | |||
| القياسات الحالية | المعدل الحالي وإذا تم استخدام تحويلة البطارية ؛تيار البطارية وتحميل التيار | |||||||
| إنذار | إنذارات الجهد المنخفض والعالي (المستويات الثانوية والرئيسية) ، إنذار خطأ الأرض ، إنذار درجة الحرارة ، إنذار انقطاع التيار الكهربائي ، سعة البطارية المتبقية / إنذارات منخفضة الجودة ، إنذار تمزق البطارية / قاطع الحمل وأكثر من ذلك بكثير | |||||||
| المواصفات الأخرى | ||||||||
| عزل |
3.0 كيلو فولتتيار متردد- الإدخال إلى الإخراج 1.5 كيلو فولتتيار متردد- مدخلات إلى الأرض 0.5 كيلو فولتالعاصمة- الإخراج إلى eart h |
|
||||||
| درجة حرارة التشغيل |
-40 إلى + 45 درجة مئوية (-40 إلى + 113 درجة فهرنهايت) ، الرطوبة 5 - 95٪ رطوبة نسبية غير مكثفة معدلات إخراج الطاقة عند درجة حرارة عالية ، انظر ورقة البيانات لمعدل قابل للتطبيق |
|||||||
| فئة الحماية | IP21 ، (IP22 ، مع غطاء إضافي PN: 298484) | |||||||
| درجة حرارة التخزين | -40 إلى + 85 درجة مئوية (-40 إلى +185 درجة فهرنهايت) ، الرطوبة 0-99٪ رطوبة نسبية غير مكثفة | |||||||
| الأبعاد [العرض × الارتفاع × العمق] / الوزن | 452 × 450 × 200 ملم (17.8 × 17.7 × 7.9 بوصة) / 7 كجم (باستثناء المقومات) | |||||||
| معايير التصميم | ||||||||
| السلامة الكهربائية | IEC / EN 60950-1 |
|
||||||
| EMC |
ETSI EN 300386 V.1.3.2 EN 61000-6-1 / -2 / -3 / -4 / -5 * |
|||||||
| بيئة | ETSI EN 3001019 ، ETSI EN 300132-2 | |||||||
|
* صالح فقط مع Wallbox مع مقومات 12 و 24 فولت |
||||||||
