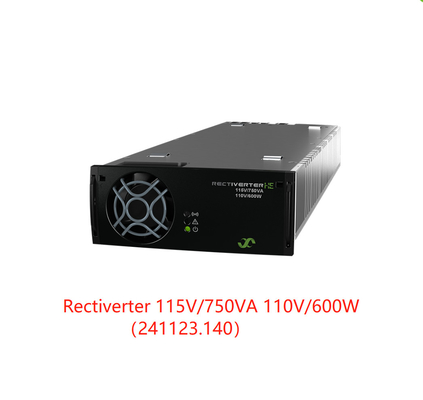

Eltek Inverter Rectiverter 115V / 750VA 110V / 600W لتحميل التيار المتردد والتيار المستمر (241123.140)
مبني على تقنية HE من عائلة مقوم Flatpack2 HE ، يوفر Rectiverter 115V / 750VA 110V / 600W طاقة احتياطية لأحمال 115 Vac و 110 Vdc مع الحد الأدنى من الخسائر والبصمة.
Rectiverter عبارة عن جهاز بثلاثة منافذ قادر على شحن بطارية 110 فولت ويوفر في نفس الوقت الطاقة لأحمال التيار المتردد والتيار المستمر.أثناء انقطاع التيار الكهربائي ، يغذي المستقيم أحمال التيار المتردد باستخدام الطاقة المخزنة في البطارية.
المعلمات :
|
النماذج / معلومات الطلب 230/1500 230/1500 230/1500 115/750 115/750 115/750 220/1200 220/150 220/0 220/600 220/75 220/0 |
| رقم مرجعي 241123.140 241123.141 241123.142 241123.140L 241123.141L 241123.142L |
| بيانات إخراج التيار المتردد |
| الجهد الكهربائي (افتراضي) / (مدى قابل للتعديل) 230 فولتتيار متردد/ 200 - 240 فولتتيار متردد115 فولتتيار متردد/ 100 - 127 فولتتيار متردد |
| التردد (وضع العاكس الافتراضي) 50 هرتز (تكيفي) 60 هرتز (تكيفي) |
| التردد (وضع العاكس القابل للضبط) 50 هرتز ، 60 هرتز أو آخر مزامنة 50/60 هرتز (تكيفي) ، 94-106 هرتز6) |
| الحد الأقصى للطاقة (مستمر / حمل زائد (أقل من 15 ثانية)) 1200 واط (1500 فولت أمبير) / 2000 فولت أمبير 600 واط (750 فولت أمبير) / 1000 فولت أمبير |
| مشاركة الحمل ± 5٪ من الطاقة النشطة من 10 إلى 100٪ تحميل |
| أقصى تيار (مستمر / حمل زائد (<15 ثانية)) 6.5 أRMS/ 8.7 أRMS |
| الرحلة السريعة الحالية (الحد الأقصى) (20 مللي ثانية) 32 أمبير (6 × اسمية) |
| THD <1.5٪ عند الحمل المقاوم |
| حماية الصمامات في L ، قابلة للتوصيل على الساخن ، مكثف |
| بيانات الإخراج DC |
| الجهد (الافتراضي) / (المدى القابل للتعديل) 245 فولتالعاصمة/ 194 - 290 فولتالعاصمة |
| الطاقة (الحد الأقصى للدخل الاسمي) 1200 واط1)150 واط 0 واط2)600 واط1)75 واط 0 واط2) |
| الحالي (الحد الأقصىVخارج≤ 216 فولتالعاصمة) 5.56 أ1)0.69 أ - 2.78 أ1)0.34 أ - |
| وقت الانتظار ، أقصى طاقة خرج> 10 مللي ثانية ؛الخامسخارج> 190 فولتالعاصمة(فقط في وضع المعدل) |
| المشاركة الحالية (10 - 100٪ حمولة) ± 5٪ من أقصى تيار من 10 إلى 100٪ تحميل |
| تنظيم الجهد الثابت (حمولة 10-100٪) ± 0.5٪ |
| تنظيم الجهد الديناميكي ± 5.0٪ لـ 10-90٪ أو 90-10٪ تباين الحمل ، وقت التنظيم <50 مللي ثانية |
| تموج <1 فولتصعرض النطاق الترددي 30 ميجا هرتز |
| دليل حماية ماس كهربائى ، أكثر من اغلاق الجهد ، عكس القطبية والصمامات |
| ادخال البيانات |
| جهد إدخال التيار المتردد (النطاق / فصل الجهد المنخفض) 185-275 فولتتيار متردد/ 170 فولتتيار متردد95-140 فولتتيار متردد/ 85 فولتتيار متردد |
| تيار متردد (كحد أقصى) 11.5 أRMS9.1 أRMS 3)8.2 أRMS 3)11.3 أRMS10.1 أRMS 3)9.2 أRMS 3) |
| التردد (الافتراضي: نطاق المزامنة) 47-53 و 57-63 هرتز 47-53 و 57-63 هرتز |
| التردد (قابل للضبط: نطاق المزامنة) 47-53 هرتز ، 57-63 هرتز أو كليهما (تكيفي) |
| عامل الطاقة / THD> 0.99 عند تحميل 50٪ أو أكثر / <3.5٪ |
| صمام حماية إدخال التيار المتردد في L و N ، قابل للتوصيل على الساخن ، مكثف |
| DC الجهد الاسمي / النطاق الموسع4)204-290 فولتالعاصمة/ 180 - 204 فولتالعاصمة |
| تيار مستمر (الحد الأقصى) 6.67 أمبير / 9 أمبير أثناء الحمل الزائد (15 ثانية) 3.2 أمبير / 4.5 أمبير أثناء الحمل الزائد (15 ثانية) |
| مواصفات أخرى |
| الكفاءة> 96٪ (وضع التيار الكهربائي (AC / AC و AC / DC)) ،> 94٪ (وضع العاكس (DC / AC)) |
| العزلة 3.85 كيلو فولتالعاصمة- مكيففي خارجإلى PE ، 3.55 كيلو فولتالعاصمة- مكيففي خارجإلى تيار مستمر ، 4.25 كيلو فولتالعاصمة- مكيففي خارجإلى CAN / SYNC ، 2.2 كيلو فولتالعاصمة- DC إلى PE ، 3.5 كيلو فولتالعاصمة- DC إلى CAN / SYNC |
| الإنذارات: إيقاف تشغيل الجهد الكهربائي لإدخال التيار الكهربائي المنخفض والمرتفع LED باللون الأحمر ، وإغلاق درجات الحرارة المرتفعة والمنخفضة ، وفشل المستقيم ، وترحيل الإنذار [NO بحد أقصى 75 فولتالعاصمة/ 100 مللي أمبير] إيقاف تشغيل الجهد الزائد عند الإخراج ، فشل المروحة ، إنذار جهد الخرج المنخفض ، فشل ناقل CAN ، ناقل التزامن (خرج التيار المترددأوإنذارات خرج التيار المستمر) مفقودة وفشل المزامنة |
| تحذيرات: مستحضر LED أصفر في وضع خفض معدل الطاقة أو في وضع حد الطاقة أو التيار على منفذ التيار المباشر أو التيار المتردد ، تم تنشيط حد تيار الإخراج عن بُعد ، فقدان اتصال CAN بوحدة التحكم |
| التشغيل العادي: خرج التيار المتردد LED الأخضر و / أو خرج التيار المستمر قيد التشغيل وموافق |
| درجة حرارة التشغيل -40 إلى + 75 درجة مئوية (-40 إلى + 167 درجة فهرنهايت) ، الرطوبة 5 - 95٪ رطوبة نسبية بدون تكاثف |
| تقليل درجة الحرارة التي تزيد عن 55 درجة مئوية (131 درجة فهرنهايت) 1200 وات إلى 480 وات عند 75 درجة مئوية (167 درجة فهرنهايت) لكل من التيار المتردد والتيار المستمر ، والمخرجات (إجمالي الطاقة 2000 وات إلى 800 وات) |
| درجة حرارة التخزين -40 إلى + 85 درجة مئوية (-40 إلى +185 درجة فهرنهايت) ، الرطوبة 0-99٪ رطوبة نسبية بدون تكاثف |
| الأبعاد [العرض × الارتفاع × العمق] / الوزن 109 × 41.5 × 327 ملم (4.25 × 1.69 × 13 بوصة) / 1.95 كجم (4.3 أرطال) |
| معايير التصميم |
| السلامة الكهربائية EN 60950-1: 2006 + A11: 2009 + A1: 2010 + A12: 2011 + A2: 2013 ، IEC / EN 62040-1: 2008 + A1: 2013 UL 60950-1: 2014 ، UL1778: 2014 ، CSA C22 .2 رقم 107.3-14 |
|
EN 61000-6-1: 2019، -6-2: 2019، - 6-3: 2007 + A1: 2011، - 6-4: 2019، IEC 61000-6-5: 2015 EMC EN 62040-2: 2006 (انبعاثات C1 ، مناعة C2 / C3) ، لجنة الاتصالات الفيدرالية CFR 47 الجزء 15 EN50121 -2: 2017 + A1: 2019 ، -4: 2016 + A1: 2019 ، -5: 2017 + A1: 20195) |
|
الاتحاد الأوروبي 2015/863 (بنفايات) و 2012/19 / الاتحاد الأوروبي (WEEE) / ETSI EN 300 019: 2-1 (الفئة 1.2) و 2-2 (الفئة 2.3) البيئة ظروف التشغيل العادية وفقًا للفقرة 4.2 من IEC 62040-5-3: 2016.يجب الإبلاغ عن ظروف التشغيل الأخرى وفقًا لـ IEC 62040-5-3: بند 4.3 لعام 2016 |
|
1) حمل التيار المتردد له الأولوية.الحد الأقصى لطاقة خرج التيار المستمر المتاحة والتيار يعتمد على 3) إذا كان منفذ التيار المستمر محملًا بشكل زائد عن طريق سحب الجهد أقل من 194 فولت ، فقد يزيد تيار الإدخال فوق هذا المستوى.حمل التيار المتردد الفوري والجهد الكهربي للإدخال ؛أي بحد أقصى 800 واط / 7.4 أمبير عند طاقة التيار المتردد الكاملة والاسمية 4) انخفاض الأداء - عدم وجود دعم للحمل الزائد ، ولإخراج 200-240 فولت تيار متردد سيزداد THD والحد الأقصى للإدخال لـ 230 فولت تيار متردد.معدلات خفض الطاقة الناتجة (إلى 970 واط لـ 230 فولت تيار متردد عند 180 فولت تيار مستمر) 5) لتلبية متطلبات زيادة التيار الخارجي بمقدار 4 كيلو فولت 2) لا يزال يجب اعتبار منفذ DC منفذ ثنائي الاتجاه ؛سيظهر الجهد الكهربائي إذا كانت هناك حاجة إلى حماية تعمل بالطاقة الرئيسية على منافذ التيار المتردد 6) إصدار FW المطلوب ≥ 1.10 / 1.10 |
حلول
نحن نقدم حلولًا كاملة بما في ذلك مسح الموقع ، واقتراح خطة احترافية وفقًا لطلب العميل ، والدعم الفني ، وخدمة الصيانة لشركات الاتصالات داخل وخارج الصين.لدينا فريق كفء وشبكة من الشركاء الموثوق بهم حول العالم.
التعليمات :
1. كيف الجودة؟
ج: جميع المنتجات قبل الشحن هي محاكاة لسيناريوهات الاستخدام والتحميل والحمل الكامل واختبار المشاركة الحالية لضمان جودة المنتج.
2. ما هو الحد الأدنى لكمية الطلب؟
ج: لا يوجد حد أدنى لكمية الطلب ، ويمكن أيضًا القيام بذلك.الاختلاف الوحيد هو السعر والجدول الزمني.
3. هل يمكنك تقديم شركتك؟
ج: أنا فخور جدا.سأرسل لك وثيقة مقدمة الشركة لاحقًا لإعطائك مقدمة أكثر شمولاً ومباشرةً لمعلومات شركتنا.
4. ما هي مزايا شركتك؟
ج: المخزون الكافي ، وضمان التوريد للتجديد اللاحق للإمداد ، مرن يقدم حسب الاحتياجات المختلفة للعملاء ، مع تقديم حلول مختلفة.
5. هل يمكنني إرسال عينات؟ أبلغني مع السعر؟
ج: يمكنك إرسال عينات ، تخضع العينات لفخر كبير ، ويجب أن تتحمل الشحن.
6. كيف تتعامل شركتك مع مشكلة الجودة؟
ج: تقوم شركتنا بهذه الصناعة منذ ما يقرب من 10 سنوات.لديها بالفعل سمعة معينة.سنقوم بتحليلها بعناية.إذا كانت هذه مشكلة الجودة لدينا بالفعل ، يمكنك أن تطمئن إلى أنها ستقوم بأشياء وفقًا لاتفاقية العقد ولن تسمح لك أبدًا بأي شيء بعد القلق ، فسيكون فريق الخدمة لدينا سعيدًا بخدمتك.
7 دبليوقبعة أبوهل الجودة؟
ج: أصلي 100٪ مع عبوة جديدة.سنختبر كل عنصر قبل نشره للتأكد من أن كل عنصر بجودة جيدة.
8 حكم عدد الشهور للضمان؟
ج: ضمان الجودة لمدة سنة واحدة
9كيف يتم التعامل مع أي سلع ذات جودة رديئة؟
ج: يمكن إرسال البضائع عن طريق رسوم البريد الخاصة بنا لأي منتجات ذات جودة سيئة خلال فترة الضمان.
