محول Eltek AC DC Flatpack2 Rectiver 220V 230/1500 220/1200 & 115/750 220/600 (رقم الجزء:241123.141)

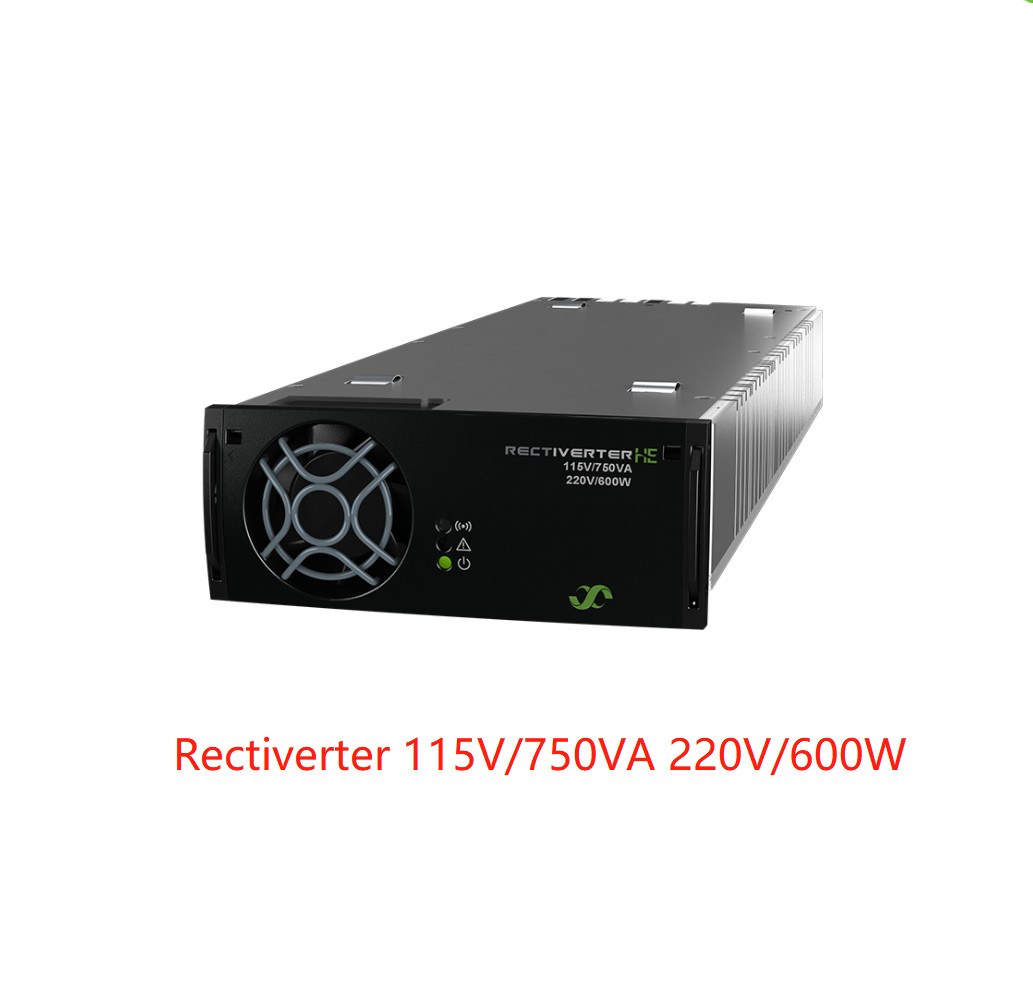

مبني على تكنولوجيا HE من عائلة المُستقيمات Flatpack2 HE ، يوفر Rectiver 115V / 750VA 220V / 600W طاقة احتياطية لشحنات 115 Vac و 220 Vdc مع الحد الأدنى من الخسائر والبصمة.
الـ Rectiverter هو جهاز ذو 3 منافذ قادر على شحن بطارية 220 فولت وتوفير الطاقة في وقت واحد للحملات المتغيرة والمستمرة.خلال انقطاع الشبكة الرئيسي Rectiverter تغذية أحمال التيار المتردد باستخدام الطاقة المخزنة في البطارية.
المعلمات:
|
نماذج / معلومات الطلب 230/1500 230/1500 230/1500 115/750 115/750 115/750 220/1200 220/150 220/0 220/600 220/75 220/0 |
| رقم الجزء 241123.140 241123.141 241123.142 241123.140L 241123.141L 241123.142L |
| بيانات النتيجة التيار المتردد |
| الجهد (الوضع الافتراضي) / (المدى القابل للتعديل) 230 فولتالتكييف/ 200 - 240 فولتالتكييف115 فولتالتكييف/ 100 - 127 فولتالتكييف |
| تردد (وضع عاكس افتراضي) 50 هرتز (تكيفي) 60 هرتز (تكيفي) |
| التردد (وضع عاكس قابل للتعيين) 50 هرتز، 60 هرتز أو آخر 50/60 هرتز تم مزامنتها (متكيف) ، 94-106 هرتز6) |
| أقصى طاقة (متواصلة / زيادة في الحمل (< 15s) ) 1200 واط (1500 VA) / 2000 VA 600 واط (750 VA) / 1000 VA |
| تقاسم الحمل ± 5٪ من الطاقة النشطة من 10 إلى 100٪ من الحمل |
| الحد الأقصى للتيار (متواصلة / زيادة في الحمل (< 15s)) 6.5 ARMS/ 8.7 ARMS |
| التيار الحالي (الحد الأقصى) السرعة السريعة (20ms) 32 A (6 x الاسمية) |
| THD < 1.5٪ عند الحمل المقاوم |
| فيوز الحماية في حرف L، قابلة للشحن الساخن، فاريستور |
| بيانات النتيجة المباشرة |
| الجهد (الوضع الافتراضي) / (المدى القابل للتعديل) 245 فولتالعاصمة/ 194 - 290 فولتالعاصمة |
| الطاقة (الحد الأقصى @المدخل الاسمي) 1200 واط1)150 W 0 W2)600 واط1)75 W 0 W2) |
| التيار (الحد الأقصى @V)خارج≤ 216 فولتالعاصمة) 5.56 أ1)0.69 A - 2.78 A1)0.34 أ - |
| وقت الاحتفاظ ، أقصى طاقة خروجا > 10ms ؛ Vخارج> 190 فولتالعاصمة(فقط في وضع المُستقيم) |
| تقاسم التيار (10 - 100% الحمل) ± 5% من الحد الأقصى للتيار من 10 إلى 100% الحمل |
| تنظيم الجهد الثابت (حمل 10 - 100٪) ±0.5 ٪ |
| تنظيم التوتر الديناميكي ±5.0٪ لـ 10-90٪ أو 90-10٪ من التغيرات في الحمل ، وقت تنظيم < 50ms |
| التذبذب < 1 فولتPPعرض النطاق الترددي 30 ميغاهرتز |
| الحماية مضاد لقطع قصير، فوق تشغيل الجهد، قطبية عكسية والصمام |
| بيانات الإدخال |
| التيار التيار الرئيسي الجهد المدخل (المدى / LV فصل) 185 - 275 فولتالتكييف/ 170 فولتالتكييف95 - 140 فولتالتكييف/ 85 فولتالتكييف |
| التيار المتردد (الحد الأقصى) 11.5 ARMS9.1 أRMS 3)8.2 أRMS 3)11.3 أRMS10.1 أRMS 3)9.2 أRMS 3) |
| التردد (الوضع الافتراضي: نطاق مزامنة) 47-53 و 57-63 هرتز 47-53 و 57-63 هرتز |
| التردد (يمكن تعيينه: نطاق مزامنة) 47-53 هرتز، 57-63 هرتز أو كليهما (تكيفي) |
| عامل الطاقة / THD > 0.99 عند 50٪ من الحمل أو أكثر / < 3.5٪ |
| فيوز حماية دخول التيار المتردد في L و N ، قابلة للتوصيل الساخن ، Varistor |
| التوتر المباشر الاسمي / النطاق الممتد4)204 - 290 فولتالعاصمة/ 180 - 204 فولتالعاصمة |
| التيار المستمر (الحد الأقصى) 6.67 A / 9 A أثناء الإفراط في الحمل (15s) 3.2 A / 4.5 A أثناء الإفراط في الحمل (15s) |
| مواصفات أخرى |
| الكفاءة > 96% (الوضع الرئيسي (AC/AC و AC/DC) ، > 94% (وضع العاكس (DC/AC)) |
| عزل 3.85 كيلو فولتالعاصمة- التكييفدخول/خروجإلى PE، 3.55 كيلو فولتالعاصمة- التكييفدخول/خروجإلى DC، 4.25 كيلو فولتالعاصمة- التكييفدخول/خروجإلى CAN/SYNC، 2.2 كيلو فولتالعاصمة- DC إلى PE، 3.5 كيلو فولتالعاصمة- DC إلى CAN/SYNC |
| إنذارات: مصباح LED أحمر إيقاف تشغيل الجهد الدخالي المنخفض والعالي للشبكة ، إيقاف تشغيل درجات الحرارة العالية والمنخفضة ، فشل المرجع ، رلاي الإنذار [NO max 75 V]العاصمة/ 100 mA] إغلاق فائقة الجهد على المخرج، فشل المروحة، إنذار منخفضة الجهد الخارجي، فشل حافلة CAN، الحافلة المزامنة (مخرج التيار المترددأوأجهزة إنذار الخروج المباشر) ضائعة وفشل التزامن |
| تحذيرات: عاكس LED الأصفر في وضع تخفيض الكهرباء أو في وضع الحد الأقصى للطاقة أو التيار على منفذ DC أو AC ، تم تنشيط الحد الأقصى للتيار الخارجي عن بعد ، فقدان الاتصال CAN مع جهاز التحكم |
| التشغيل الطبيعي: خيارات الخروج الخضراء من LED AC و / أو خيارات الخروج من DC |
| درجة حرارة العمل -40 إلى +75 درجة مئوية (-40 إلى +167 درجة فهرنهايت) ، الرطوبة 5 - 95% RH غير مكثفة |
| درجة الحرارة المحددة أعلى من 55 درجة مئوية (131 درجة فهرنهايت) 1200W إلى 480W @ 75 درجة مئوية (167 درجة فهرنهايت) لكل خروج ، AC و DC (الطاقة الإجمالية 2000W إلى 800W) |
| درجة حرارة التخزين من -40 إلى +85 درجة مئوية (-40 إلى +185 درجة فهرنهايت) ، الرطوبة 0 - 99% RH غير مكثفة |
| الأبعاد [WxHxD] / الوزن 109 x 41.5 x 327mm (4.25 x 1.69 x 13 ′′) / 1.95 كجم (4.3 رطلاً) |
| معايير التصميم |
| السلامة الكهربائية EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013، IEC/EN 62040-1:2008+A1:2013 UL 60950-1:2014، UL1778:2014، CSA C22.2 رقم 107.3-14 |
|
EN 61000-6-1:2019-6-2:2019- 6-3:2007 + A1:2011- 6-4:2019، IEC 61000-6-5:2015 إم سي إن 62040-2:2006 (انبعاثات C1 ، مقاومة C2 / C3) ، FCC CFR 47 الجزء 15 EN50121 -2:2017+A1:2019، -4:2016+A1:2019، -5:2017+A1:20195) |
|
الاتحاد الأوروبي 2015/863 (RoHS) و 2012/19/EU (WEEE) / ETSI EN 300 019: 2-1 (الفئة 1.2) و 2-2 (الفئة 2.3) البيئة ظروف تشغيل طبيعية وفقًا لمعيار IEC 62040-5-3:2016 الفقرة 4.2ظروف تشغيل أخرى وفقاً لـ IEC 62040-5-3:2016 الفقرة 4.3، يجب أن تنصح |
|
1) تحميل التيار المتردد له الأولوية. تعتمد أقصى طاقة وموارد الخروج المترددة المتاحة على 3) إذا تم تحميل منفذ التيار المتردد بشكل مفرط مما يسحب الجهد إلى أقل من 194 فولت ، فقد يزيد تيار المدخل فوق هذا المستوى.الحمل الفوري المتردد وجهد المدخل المتردد؛ أي ما يصل إلى 800W / 7.4A عند طاقة متغيرة كاملة ورقمية 4) انخفاض الأداء - لا يوجد دعم لتحميل الزائد ، وبالنسبة لـ 200 - 240 VAC ، سيتم زيادة THD الخروج وأقصى مدخل لـ 230VAC.معدلات تخفيض الطاقة الخارجة (إلى 970 واط لـ 230 فاكس @ 180 فاكس) 5) لتلبية متطلبات التموجات الخارجية من 4 كيلو فولت 2) لا يزال يجب اعتبار منفذ التيار المباشر منفذًا ثنائي الاتجاه ؛ سيتم تقديم الجهد إذا كانت هناك حاجة إلى حماية تعمل بالطاقة من الشبكة على منافذ التيار المتردد 6) مطلوبة إصدار FW ≥ 1.10/1.10 |
الحلول
نحن نقدم حلول كاملة بما في ذلك مسح الموقع، واقترح خطة مهنية وفقا لطلب العميل، الدعم الفني،وخدمة الصيانة لشركات الاتصالات داخل الصين وخارجهالدينا فريق مؤهل وشبكة من الشركاء الموثوق بهم في جميع أنحاء العالم.
الأسئلة الشائعة:
1كيف تتحكمين بالجودة؟
ج: جميع المنتجات قبل الشحن هي سيناريوهات الاستخدام المحاكاة، والحمل والحمل الكامل واختبار المشاركة الحالية لضمان جودة المنتج.
2ما هو الحد الأدنى لكمية الطلب؟
ج: لا يوجد حد أدنى لكمية الطلب، ويمكن أيضًا القيام به. الفرق الوحيد هو السعر والجدول الزمني.
3هل يمكنك أن تقدم شركتك؟
ج: يشرفني ذلك، سأرسل لك وثيقة تعريف الشركة في وقت لاحق لتقدم لك معلومات أكثر شمولاً ومباشرة عن شركتنا.
4ما هي مزايا شركتك؟
ج: المخزون الكافي وضمان التوريد لاستئناف التوريد لاحقًا، مرنة تتوفر وفقًا لاحتياجات مختلفة من العملاء، وتوفير حلول مختلفة.
5هل يمكنني إرسال عينات؟
ج: يمكنك إرسال العينات، العينات تخضع للفخر الكبير، والشحن تحتاج إلى أن تتحمل من قبلك.
6كيف تتعامل شركتك مع مشكلة الجودة؟
الجواب: شركتنا تعمل في هذه الصناعة منذ حوالي 10 سنوات. لديها بالفعل سمعة معينة. سنقوم بتحليلها بعناية. إذا كانت بالفعل مشكلتنا في الجودة،يمكنك أن تكوني متأكدة أنه سيفعل الأشياء وفقاً لاتفاقية العقد ولن يتركك أبداً بعد القلق، فريق خدمة لدينا سيكون سعيدا لخدمة لك.
7 Wقبعةبوهل أنت متأكد من الجودة ؟
الجواب: 100٪ أصلية مع حزمة جديدة. سنختبر كل عنصر قبل نشر للتأكد من كل عنصر مع جودة جيدة.
8 هـهل لديك شهور من الضمان ؟
ج: ضمان نوعية لمدة سنة واحدة
9كيف تتعامل مع أي سلع أقل جودة ؟
الجواب: يمكن إرسال البضائع بالبريد مع رسوم البريد الخاصة بنا لأي منتجات ذات جودة سيئة خلال فترة الضمان.
