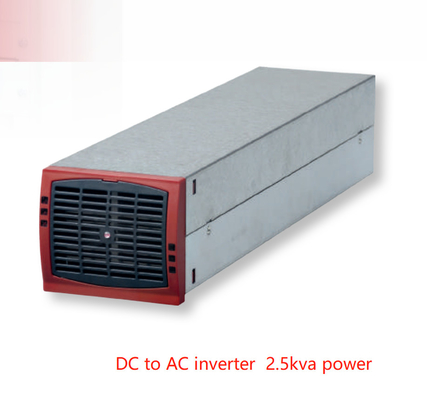

عواكس CE+T المعيارية من سلسلة TSI BRAVO بجهد 24 فولت / 48 فولت / 60 فولت / 110 فولت / 220 فولت تيار مستمر، خرج 230 فولت تيار متردد، عاكس تيار مستمر إلى تيار متردد.
BRAVO هو عاكس معياري مدمج وقابل للتطوير يوفر تيار متردد موجة جيبية نقية. بالاقتران مع تيار مستمر
نظام الطاقة، يوفر حلاً ممتازًا للنسخ الاحتياطي بالتيار المتردد.
يستخدم أحدث تقنيات العاكس، مما يوفر كفاءة طاقة فائقة في حجم صغير.
تقنية “Twin Sine Innovation” (TSI) تقضي على جميع
نقاط الفشل الفردية مع قابلية تطوير كاملة؛ ما يصل إلى 32 وحدة في وضع متوازٍ وكفاءة عالية تصل إلى 96% مما يقلل من تكاليف التشغيل.
l مصادر إدخال مزدوجة (تيار متردد وتيار مستمر)
l مع نطاق إدخال تيار متردد واسع من 150 فولت تيار متردد إلى 265 فولت تيار متردد
l تصميم مدمج
l كفاءة عالية
l تقليل وقت التحويل إلى 0
l ما يصل إلى 10 كيلو فولت أمبير في 2 وحدة
l ما يصل إلى 225 كيلو فولت أمبير في 3 حاويات بسعة 75 كيلو فولت أمبير لكل منها
| 24 / 230 | 48 / 230 | 60 / 230 | 110 ** / 230 | 220***/ 230 | |
| عام | |||||
| التوافق الكهرومغناطيسي (الحصانة) | EN 61000-4-2 / EN 61000-4-3 / EN 61000-4-4 / EN 61000-4-5 / EN 61000-4-6 / EN 61000-4-8 | ||||
| التوافق الكهرومغناطيسي (الانبعاث) (الفئة) | EN 55022 (A) | EN 55022 (B) | EN 55022 (A) | EN 55022 (B) | |
| السلامة | EN62040-1 | ||||
| التبريد / العزل | إجباري / مضاعف | ||||
| متوسط الوقت بين الأعطال | 240000 ساعة (MIL-217-F) | ||||
| الكفاءة (نموذجي): تحويل طاقة محسن / على الخط | > 95.5% / > 89.5% | 96% / 91% | 96.5% / 92.5% | ||
| قوة العزل الكهربائي تيار مستمر/تيار متردد | 4300 فولت تيار مستمر | ||||
| أنظمة زائدة عن الحاجة حقيقية – متوافقة |
3 مستويات فصل على منافذ الطاقة تيار متردد و تيار مستمر 4 مستويات فصل على منفذ التيار المتردد |
||||
| RoHS | متوافق | ||||
| الاهتزاز | GR63 اهتزاز المكتب من 0 إلى 100 هرتز - 0.1 جرام / اهتزاز النقل 5-100 هرتز 0.5 جرام 100 إلى 500 هرتز - 1.5 جرام / اختبار السقوط | ||||
| ظروف التشغيل |
مصمم للتركيب في بيئة IP20 أو IP21. عند التثبيت في بيئة متربة أو رطبة، يجب اتخاذ التدابير المناسبة (ترشيح الهواء، …). |
||||
| الارتفاع فوق مستوى سطح البحر بدون تخفيض | 1500 م – 0.8 % لكل 100 م | ||||
| درجة الحرارة المحيطة / التخزين / الرطوبة النسبية | -20 إلى 50 درجة مئوية / -40 إلى 70 درجة مئوية / 95%، غير متكثف | ||||
| المادة (الغلاف) | فولاذ مطلي - ألومنيوم زنك | ||||
| خرج التيار المتردد | |||||
| الطاقة الاسمية (VA) / (W) | 1500 / 1200 | 2500 / 2000 | |||
| سعة الحمل الزائد لفترة قصيرة | 150% (15 ثانية) 110% دائم ضمن نطاق T° | ||||
| عامل قدرة الحمل المسموح به | تصنيف الطاقة الكامل من 0 حثي إلى 0 سعوي | ||||
| إدارة درجة الحرارة الداخلية والإيقاف | نعم | ||||
| مواصفات إدخال التيار المستمر | |||||
| الجهد الاسمي (تيار مستمر) | 24 فولت | 48 فولت | 60 فولت | 110 فولت | 220 فولت |
| نطاق الجهد (تيار مستمر) | 19 – 35 فولت | 40 - 60 فولت | 48 - 72 فولت | 90 - 160 فولت | 170 - 300 فولت |
| التيار الاسمي |
56 أمبير (عند 24 فولت تيار مستمر و خرج 1200 واط) |
46 أمبير (عند 48 فولت تيار مستمر و خرج 2000 واط) |
35 أمبير (عند 60 فولت تيار مستمر و خرج 2000 واط |
19 أمبير (عند 110 فولت تيار مستمر و خرج 2000 واط) |
9.8 أمبير (عند 220 فولت تيار مستمر و خرج 2000 واط |
| الحد الأقصى لتيار الإدخال (لمدة 15 ثانية) / تموج الجهد | 84 أمبير /< 100 مللي فولت rms |
84 أمبير /< 2 مللي فولت Psopho |
52 أمبير< 100 مللي فولت rms | 29 أمبير /< 200 مللي فولت rms |
14.9 أمبير /< 200 مللي فولت rms |
| حدود جهد الإدخال | قابلة للتحديد من قبل المستخدم باستخدام واجهة T2S | ||||
|
مواصفات إدخال التيار المتردد يتوفر إدخال التيار المتردد فقط مع وحدات EPC، ولا تحتوي وحدات REG على أي تيار متردد |
|||||
| الجهد الاسمي (تيار متردد) | 220/230/240 فولت 1P أو 3P (3 أرفف كحد أدنى لـ 3P) | ||||
| نطاق الجهد (تيار متردد) | 150-265 فولت | ||||
|
انخفاض الجهد |
150 إلى 185 فولت تخفيض خطي 150 فولت أمبير/120 واط لكل 10 فولت تيار متردد | ||||
|
1200 فولت أمبير / 960 واط @ 150 فولت تيار متردد |
2000 فولت أمبير/1600 واط @ 150 فولت تيار متردد | ||||
| نطاق المطابقة قبل التحويل إلى تيار مستمر | قابل للتعديل | ||||
| عامل القدرة | > 99% | ||||
| نطاق التردد (قابل للتحديد) / نطاق المزامنة | 50 – 60 هرتز / نطاق 47 – 53 هرتز / 57 – 63 هرتز | ||||
| مواصفات خرج التيار المتردد | |||||
| الجهد الاسمي (تيار متردد*) | 220/230/240 فولت | ||||
| التردد / دقة التردد | 50 - 60 هرتز / 0.03 % | ||||
| إجمالي التشوه التوافقي (الحمل المقاوم) | < 1.5 % | ||||
| وقت استعادة تأثير الحمل | 0.4 مللي ثانية | ||||
| تأخير التشغيل | 20 ثانية إلى 40 ثانية حسب عدد الوحدات المثبتة | ||||
| التيار الاسمي. محمي ضد التيار العكسي | 6.6 أمبير | 10.9 أمبير | |||
| عامل الذروة عند الطاقة الاسمية | 2.8 : 1 | 3 : 1 | |||
| مع إدارة وحماية ماس كهربائي | |||||
| سعة إزالة الدائرة القصيرة |
10 x In لمدة 20 مللي ثانية - متوفر بينما يكون التيار الكهربائي متاحًا في منفذ إدخال التيار المتردد مع التحكم في الحجم والإدارة |
||||
| تيار الدائرة القصيرة بعد سعة الإزالة | 2.1 In خلال 15 ثانية و 1.5 In بعد 15 ثانية | ||||
| في أداء النقل | |||||
| الحد الأقصى. الجهد الانقطاع / إجمالي عابر الجهد المدة (الحد الأقصى) | 0 ثانية / 0 ثانية | ||||
| الإشارات والإشراف | |||||
| العرض | مصباح LED شمولي | ||||
| خرج الإنذارات / الإشراف | جهات اتصال جافة على الرف / منفذ USB قياسي و MODBUS على T2S، اختياري: شاشة Candis / Candis TCP-IP | ||||
| تشغيل / إيقاف عن بعد | على الطرف الخلفي للرف عبر T2S | ||||
