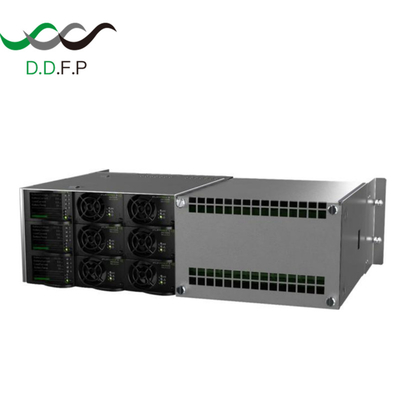

نظام طاقة التيار المستمر Eltek Flatpack S 3U 24 فولت/3x2 كيلو واط CA0603.001 FPS 24 فولت 6 كيلو واط 6*230 فولت بالجملة
بفضل خيارات الإنذار والمراقبة المرنة جنبًا إلى جنب مع الإخراج المجمع، يعد هذا النظام 3U لبنة بناء رائعة لمختلف التطبيقات الصناعية.
الصناعة البحرية والصناعية والعمليات
تتطلب التطبيقات في هذه الأسواق أحدث أنظمة طاقة التيار المستمر الموثوقة والآمنة. يوفر Flatpack S كثافة طاقة رائدة في الصناعة في قطاعه، والعديد من وظائف السلامة، ونطاق درجة حرارة التشغيل الواسع والموثوقية الفائقة في هيكله الصغير.
تضمن مرشحات إدخال التيار المتردد الامتثال لقواعد DnV لتصنيفات السفن، والسفن عالية السرعة والحرف الخفيفة ومعايير DnV Offshore.
ميزات المنتج والمزايا
مقومات Flatpack S
ستتضمن عائلة Flatpack S نماذج تغطي معظم التطبيقات من حيث جهد الخرج والطاقة والكفاءة والمتطلبات الخاصة. تتمتع جميع المقومات بميزات حماية ذاتية ذكية مثل تقليل طاقة الخرج في درجات الحرارة المرتفعة أو التيار الكهربائي المنخفض.
تتوفر أيضًا نماذج ذات حماية مفرطة في الجهد الناتج. يحتوي Flatpack S 24/1000 SIL3 OVP، على SIL3 على جهد الخرج الذي يتجاوز 30 فولت. إنه قادر على التعامل مع الفشل المزدوج وله فاصل اختبار إثبات يتجاوز 15 عامًا.
نظام التيار المستمر
يحتوي حامل Flatpack S 3U 3x2kW على 3 أنظمة تيار مستمر منفصلة تتكون من 2 مقومات زائدة عن الحاجة ووحدة تحكم واحدة. لتحقيق المرونة، يمكن توصيل اثنين من هذه الأنظمة بالتوازي لإنشاء نظام به 4 مقومات للحصول على طاقة خرج أكبر أو زيادة التكرار. تحتوي جميع المقومات على تغذية تيار متردد منفصلة مما يسمح بمصادر تيار متردد زائدة عن الحاجة لكل مخرج.
يتوفر إشارة خرج ترحيل تيار مستمر موافق لكل زوج من المقومات. لزيادة المراقبة والتحكم، يمكن توصيل وحدة تحكم Smartpack S واحدة لكل زوج من المقومات والإخراج. بالإضافة إلى المزيد من مخرجات ترحيل التحذير والإنذار، فإنه يوفر الإعداد والحالة والسجلات من خلال الشاشة أو منفذ Ethernet
| تغذية فردية | طور واحد لكل مقوم |
| الجهد | 230 فولت تيار متردد/تيار مستمر اسمي، بحد أقصى 300 فولتتيار متردد/تيار مستمر* |
| الحد الأقصى للتيار | 5.9 أمبير لكل تغذية* |
| الاتصال | 2 × 2.5 مم 2 لكل مقوم؛ L + N |
| * للحصول على التفاصيل، راجع ورقة بيانات المقوم المعمول بها. | |
| خرج التيار المستمر | |
| الجهد | 24 فولت تيار مستمر* |
| الحد الأقصى للتيار | 3 × 83 نظام * |
| الاتصال | 6 × 16/25 مم 2 (3 × VDC+ و 3 × VDC-) يمكن توصيلها بالتوازي عن طريق الروابط. |
| * للحصول على التفاصيل، راجع ورقة بيانات المقوم المعمول بها. | |
| مواصفات أخرى | |
| # المقومات | 2 مواضع لكل مخرج (4 إذا كانت متوازية) |
| # وحدة التحكم | 1 مواضع لكل مخرج |
| العزل | 3.0 كيلو فولت تيار متردد - الإدخال إلى الإخراج |
| درجة حرارة التشغيل. | -40 إلى +85 درجة مئوية (-40 إلى +185 درجة فهرنهايت) * |
| درجة حرارة التخزين. | -40 إلى +85 درجة مئوية (-40 إلى +185 درجة فهرنهايت) |
| التركيب | مركب خلفيًا على إطار 19 بوصة أو لوحة تركيب (افتراضي) مثبت على الوجه الأمامي على إطار 19 بوصة (اختياري، رقم القطعة 278626) |
| MTBF | > 500, 000 ساعة Telcordia SR-332 الإصدار 1، الطريقة الثالثة (أ) (Tالمحيط: 45 درجة مئوية) |
| IEC Prot. Cl. | IP20 |
| الأبعاد | o الارتفاع: 132.5 مم (3U) o العمق: 300 مم بما في ذلك أقواس التركيب الخلفية، 252 مم بدون أقواس. مطلوب عمق 300 مم في الخزائن المغلقة لتدفق الهواء |
| الوزن | CS0603.000 7.8 كجم (17.2 رطلاً) باستثناء الوحدات CS0603.001 6.0 كجم (13.2 رطلاً) باستثناء الوحدات |
| * راجع ورقة بيانات المقوم للحصول على تفاصيل حول تخفيض درجة الحرارة | |
| التحكم والمراقبة والإنذارات | |
بدون وحدة تحكم | إنذار المقوم المتصل بالسلسلة لكل زوج من المقومات ④ 2 × 1.5 مم 2؛ COM، NC (يتم تحميله بحد أقصى 30 فولت و 100 مللي أمبير) استشعار تيار البطارية ⑤ |
| درجة الحرارة، مدخلات وإخراج الإنذار على اتصالات وحدة التحكم ⑤ | |
(1) راجع ورقة بيانات المقوم للحصول على التفاصيل | |
| المعايير المعمول بها | |
| السلامة الكهربائية | IEC 60950-l/-3rdالإصدار |
| EMC | ETSI EN 300 386 V.l.4.1 |
| توافقيات التيار الكهربائي | EN 61000-3-2 |
| البحرية | DNV-OS-D202، الفصل 2 القسم 4 (DNV 2.4) o درجة الحرارة CL B o الرطوبة CL B |
| البيئة | ETSI EN 300 019-2-1 الفئة 1.2 |
| *)ClassAforCA0603.001 | |
