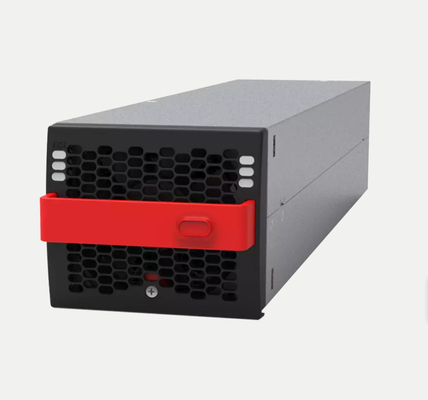

برافو 25 - 48/230-277 هو عاكس وحداتي مضغوط وقابل للتوسع يوفر موجة سينية نقية عند إنتاج التيار المتردد. ويوفر احتياطي متردد ممتاز
يستخدم التقنية المتطورة لتوفير أقصى كفاءة في استخدام الطاقة في حجم صغير.
تكنولوجيا ECI تلغي جميع نقاط الفشل الفردية مع قابلية التوسع الكاملة؛ ما يصل إلى 32 وحدة بالتوازي وكفاءة عالية تصل إلى 96٪ في
تحويل التيار المتردد إلى التيار المتردد، وأعلى من 93.7٪ في تحويل التيار المتردد / التيار المتردد، وبالتالي خفض التكاليف التشغيلية.
التطبيقات
جميع التطبيقات الحرجة للأعمال وجميع أنواع أحمال التيار المتردد.
منخفضة متوسط وقت الإصلاح (MTTR) ، وخفض تكاليف الخدمة وتلبية الاحتياجات المتغيرة للتوسع في المستقبل.
• إدخال التيار المتردد الإضافي لزيادة الكفاءة عند التحويل المزدوج
• مجموعة واسعة من مدخلات التيار المتردد تصل إلى 293 فاك L-N
• ما يصل إلى 12 كيلو فاي في 2RU - 19 بوصة
• ما يصل إلى 2.7 MVA باستخدام جهاز مزيد من المزامنة
• البنية التحتية 1P أو 3P
• متوافق مع Inview S و X و GW
| رقم الجزء: الوحدة / الرف | T621D30201 / T624730000 |
| التبريد / الضوضاء السمعية | التبريد القسري للمروحة / < 65db @ 1meter |
| القوة الكهربائية المترددة DC/AC | 4300 Vdc |
| T ° / الرطوبة النسبية (RH) غير مكثفة |
تم اختبارها وفقاً لـ ETS300-019-2-3 الفئة 3.1 -20 درجة مئوية إلى 65 درجة مئوية، إزالة الطاقة من 40 درجة مئوية إلى 65 درجة مئوية / RH الحد الأقصى 95% لمدة 96 ساعة في السنة |
| تخزين T ° / الرطوبة النسبية (RH) غير مكثفة |
تم اختبارها وفقاً لـ ETS300-019-2-1 الفئة 1.2 -40 درجة مئوية إلى 70 درجة مئوية / الحد الأقصى لحرارة الجسم 95% لمدة 96 ساعة في السنة |
| بيانات المدخلات المترددة | |
| الجهد الاسمي (التيار) | 230 فاكس / 11.8 A، 240 فاكس / 11.0 A و 277 فاكس / 9.5 A |
| الإغلاق | 1600 واط @150 واط / 2400 واط @195 واط انخفاض خطي |
| عامل الطاقة / THD | > 0.99 / < 3% |
| التردد (مدى المزامنة) | 50 هرتز (47 - 53 هرتز) أو 60 هرتز (57 - 63 هرتز) |
| بيانات المدخلات المباشرة | |
| الجهد الاسمي (المدى) | 48 Vdc (32 - 63 Vdc)1، تبدأ التخفيضات @ 44 Vdc |
| التيار الاسمي | 54.4 أ |
| الحد الأقصى لتيار المدخل (لـ 15 ثانية) / موجة الجهد | 66.8 A / < 10 mV RMS |
| بيانات خروج التيار المتردد | |
| الكفاءة من التيار المتردد إلى التيار المتردد (EPC) / التيار المتردد إلى التيار المتردد | > 96% / > 93.7% |
| الجهد الاسمي2/ الحالي (يمكن تحديده بواسطة المستخدم) | 230 فاكس / 13. 1 أ، 240 فاكس / 12. 5 أ و 277 فاكس / 10. 8 أ (200 - 277 فاكس) |
| التردد / دقة التردد | 50 أو 60 هرتز / 0.03% |
| قوة الخروج الاسمية | 3 كيلوفا / 2.4 كيلوواط @ 230 فاكس |
| التيار الاسمي | 13 A @ 230 Vac |
نظام عاكس وحدات قابل للتحقق!
