الموجات الصينية النقية DT-1000 سلسلة المحولات هي BWITT جديدة توسيع

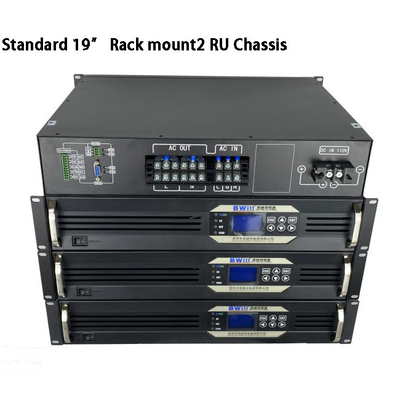

تخصيص عاكس. هذه السلسلة هي محفظة رف 19 ′′ المهنية مع
مجموعة واسعة من الخيارات لتناسب التطبيقات.
الوصف:
الميزات الرئيسية:
التطبيق:
جميع التطبيقات الحيوية للأعمال وجميع أنواع الأحمال المتغيرة
التصميم هو وحدات وقابلة للتوسع مع الساخنة- قابل للتبادل
وحدات المحول التي تضمن الوقت المتوسط المنخفض لإصلاح
تخفيض تكاليف الخدمة وتلبية التغيرات
احتياجات التوسع في المستقبل.
| البيانات التقنية | |||
| النموذج | ب.وT24/230-1KVA | ب.وT24/230-2KVأ | ب.وT24/230-3KVA |
| إدخال | |||
| الجهد المدخل للبطارية | 24Vdc | ||
| نطاق فولتاج البطارية | 21-29Vdc | ||
| التيار الداخلي المتردد | 45.45A ماكس | 90.9A ماكس | 136.4A ماكس |
| الجهد الدخالي للجوار | 230VacNorm | ||
| نطاق الجهد العابر |
100-140VAC )
|
||
| تردد مدخل التيار المتردد | 50 هرتز | ||
| نطاق التردد | 43~67 هرتز | ||
| الـ PF | >0.8 | ||
| النتيجة | |||
| قدرة الإنتاج | 1000VA | 2000VA | 3000VA |
| قدرة الإنتاج المسموح بها | 800 واط | 1600 واط | 2400 واط |
| الصادرات الاسمية الجهد | 230VAC (وضع عاكس) | ||
| التيار الصادر المسموح به | 3.47A | 6.95A | 10.43A |
| نطاق الجهد الخارجي | 230Vac ((التسامح ± 1.5٪ @ وضع المحول) | ||
| كفاءة الإنتاج | ≥85% (وضع عاكس) | ||

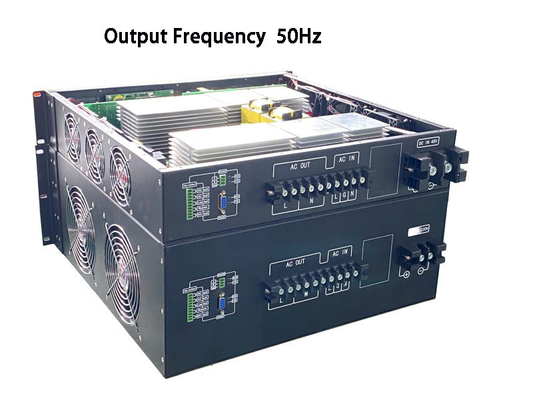

| تردد الإخراج | 50 هرتز | ||
| موجة الإخراج | موجة الجيب النقية | ||
| THD | ≤ 3% (حمل الخط) | ||
| وقت التبديل (من خلال المرور إلى وضع العاكس) | ≤5ms (مع الحمل) | ||
| ميزة الحماية | |||
| التيار المتردد تحت حماية مفتاح الجهد | ≤180VAC (جهد رد فعل العكس ≥5Vac) | ||
| حماية مفتاح التيار المتردد فوق الجهد | ≥280VAC | ||
| ارتفاع درجة الحرارة | نعم (التبديل التلقائي) | ||
| البطارية تحت نقطة حماية الجهد | ≤20VDC | ||
| البطارية إنذار منخفض الجهد | 21VDC±0.5 | ||
| نقطة حماية البطارية من الإفراط في الجهد | ≥20VDC | ||
| نقطة استرداد فائض الجهد في البطارية | ≤29VDC | ||
| التبريد | 2 المشجعين | 2 المشجعين | 4 المشجعين |
| Temp.Control@ الحرارة الداخلية> 45 °C والسرعة وفقا للخروج القدرة@ القدرة الخروج > 50% | |||
| الخروج من الحماية من التيار | |||
| السعة الزائدة | استمر بالعمل 60s@ زيادة الحمل110٪ ~ 130٪ | ||
| السعة الزائدة | استمر في العمل 10s@زيادة الحمل > 150٪ | ||
| الحماية من الحرارة | نعم.. | ||
| الحماية من الاختصار | نعم (لا تختبر تحت AC Connect) | ||
| حماية الاتصال العكسي | نعم.. | ||
| الناتج OVP | ≥288VAC ((وضع المحول) | ||
| إنذار انخفاض الجهد | ≤176VAC (وضع عاكس) | ||
| السلامة و الكهرباء الكهرومغناطيسية | |||
| القوة الكهربائية ((AC-Chassis) | 3500Vdc/10mA//1min.لا توجد إشارة لمحة ، لا تعطيل ، لا قوس (أولوية مدخلات التيار المتردد فقط) | ||
| القوة الكهربائية (DC-Chassis) |
750 فولت / 10 مآ / 1 دقيقة لا فلاش ، لا انهيار
|
||
| LVD | EN 60950-1 | ||
| EMC/EM I | EN 61000-6-3 ؛ EN 61000-6-1 ؛ IEC 61000-6-2 و IEC 61000-6-4 | ||
|
الـ ROHS
|
IEC62321-4، IEC62321-5، IEC62321-6، IEC62321-7، IEC62321-8
|
||
| أداء الاختبار البيئي | |||
| درجة الحرارة المحيطة | -20~ +50 درجة مئوية | ||
| تشغيل درجة حرارة عالية | 50 ± 2 درجة مئوية (حمل مقياسي 24 ساعة) | ||
| تشغيل درجة حرارة منخفضة | -20±2 درجة مئوية (حمل مقياسي 24 ساعة) | ||
| تخزين درجات حرارة عالية | 80±2 °C، 24H | ||
| تخزين درجات حرارة منخفضة | -40±2 درجة مئوية، 24 ساعة | ||
| الرطوبة | 0~90%، لا توتر للرطوبة | ||
| ارتفاع التشغيل (م) | الارتفاع الطاقة الكاملة تصل إلى 2000m. -2% / 100m، الارتفاع الأقصى 5000m | ||
| التواصل | |||
| 232 روبية و485 روبية | نعم.. | ||
| SNMP | اختياري | ||
| الاتصال الجاف | المجموعة 5 | ||
| شاشة LCD | |||
|
حالة الشاشة
|
الإدخال والخروج الجهد، التردد، التيار الخروج، الحرارة، معدل الحمل، شعار الخ.
|
||
|
حالة المحول
|
عادي الرئيسي، عادي عاكس، البطارية تحت الجهد والإخراج من الاضطرابات الخ.
|
||
| القياس | |||
| الحجم W*D*H(ملم) | 482mm * 370mm * 88mm (2RU) | ||
| الوزن | 11.5 كيلو | ||
