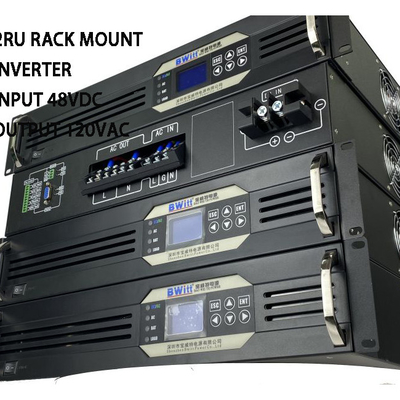

الموجات الصينية النقية DT-1000 سلسلة المحولات هي BWITT جديدة توسيع
تخصيص عاكس. هذه السلسلة هي محفظة رف 19 ′′ المهنية مع
مجموعة واسعة من الخيارات لتناسب التطبيقات.
الوصف:
الميزات الرئيسية:
التطبيق:
جميع التطبيقات الحيوية للأعمال وجميع أنواع الأحمال المتغيرة
التصميم هو وحدات وقابلة للتوسع مع الساخنة- قابل للتبادل
وحدات المحول التي تضمن الوقت المتوسط المنخفض لإصلاح
تخفيض تكاليف الخدمة وتلبية التغيرات
احتياجات التوسع في المستقبل.
| النموذج | ب.وT48/120-1KVA | ب.وT48/120-2KVA | ب.وT48/120-3KVA | ||
| إدخال | |||||
| الجهد المدخل للبطارية | 48Vdc | ||||
| نطاق فولتاج البطارية | 42-58Vdc | ||||
| التيار الداخلي المتردد | 23.8A ماكس | 47.6A ماكس | 71.4A ماكس | ||
| الجهد الدخالي للجوار | 120VacNorm | ||||
| نطاق الجهد العابر |
100-140VAC )
|
||||
| تردد مدخل التيار المتردد | 60 هرتز | ||||
| نطاق التردد | 43~67 هرتز | ||||
| الـ PF | >0.8 | ||||
| النتيجة | |||||
| قدرة الإنتاج | 1000VA | 2000VA | 3000VA | ||
| قدرة الإنتاج المسموح بها | 800 واط | 1600 واط | 2400 واط | ||
| الصادرات الاسمية الجهد | 120VAC (وضع عاكس) | ||||
| التيار الصادر المسموح به | 6.67A | 13.3أ | 20A | ||
| نطاق الجهد الخارجي | 120Vac ((التسامح ± 1.5٪ @ وضع المحول) | ||||
| كفاءة الإنتاج | ≥85% (وضع عاكس) | ||||
| تردد الإخراج | 60 هرتز | ||||
| موجة الإخراج | 57 ~ 63 هرتز | ||||
| THD | موجة الجيب النقية | ||||
| وقت التبديل (من خلال المرور إلى وضع العاكس) | ≤5ms (مع الحمل) | ||||
| ميزة الحماية | |||||
| التيار المتردد تحت حماية مفتاح الجهد | ≤ 90VAC (جهد رد فعل العكس ≥ 5Vac) | ||||
| حماية مفتاح التيار المتردد فوق الجهد | ≥ 140VAC | ||||
| ارتفاع درجة الحرارة | نعم (التبديل التلقائي) | ||||
| البطارية تحت نقطة حماية الجهد | ≤40VDC | ||||
| البطارية إنذار منخفض الجهد | 43VDC±0.5 | ||||
| نقطة حماية البطارية من الإفراط في الجهد | ≥60VDC | ||||
| نقطة استرداد فائض الجهد في البطارية | ≤ 57VDC | ||||
| التبريد | 2 المشجعين | 2 المشجعين | 4 المشجعين | ||
| Temp.Control@ Inner Tem.>45°C و السرعة وفقا للخروج القدرة @ القدرة الخروج > 50% | |||||
| الخروج من الحماية من التيار | |||||
| السعة الزائدة | استمر في العمل @ overload 110% | ||||
| السعة الزائدة | استمر بالعمل 60s@ زيادة الحمل110٪ ~ 130٪ | ||||
| السعة الزائدة | استمر في العمل 10s@زيادة الحمل > 150٪ | ||||
| الحماية من الحرارة | نعم.. | ||||
| الحماية من الاختصار | نعم (لا تختبر تحت AC Connect) | ||||
| حماية الاتصال العكسي | نعم.. | ||||
| الناتج OVP | ≥144VAC ((وضع المحول) | ||||
| إنذار انخفاض الجهد | ≤ 88VAC (وضع التبديل) | ||||
| السلامة و الكهرباء الكهرومغناطيسية | |||||
| القوة الكهربائية ((AC-Chassis) | 3500Vdc/10mA//1min.لا توجد إشارة لمحة ، لا تعطيل ، لا قوس (أولوية مدخلات التيار المتردد فقط) | ||||
| القوة الكهربائية (DC-Chassis) |
750 فولت / 10 مآ / 1 دقيقة لا فلاش ، لا انهيار
|
||||
| LVD | EN 60950-1 | ||||
| EMC/EM I | EN 61000-6-3 ؛ EN 61000-6-1 ؛ IEC 61000-6-2 و IEC 61000-6-4 | ||||
|
الـ ROHS
|
الـ IEC62321-4، الـ IEC62321-5، الـ IEC62321-6، الـ IEC62321-7، الـ IEC62321-8 | ||||
| أداء الاختبار البيئي | |||||
| درجة الحرارة المحيطة | -20~ +50 درجة مئوية | ||||
| التبريد | |||||
| تشغيل درجة حرارة عالية | 50 ± 2 درجة مئوية (حمل مقياسي 24 ساعة) | ||||
| تشغيل درجة حرارة منخفضة | -20±2 درجة مئوية (حمل مقياسي 24 ساعة) | ||||
| تخزين درجات حرارة عالية | 80±2 °C، 24H | ||||
| تخزين درجات حرارة منخفضة | -40±2 درجة مئوية، 24 ساعة | ||||
| الرطوبة | 0~90%، لا توتر للرطوبة | ||||
| ارتفاع التشغيل (م) | الارتفاع الطاقة الكاملة تصل إلى 3000m. -2% / 100m، الارتفاع الأقصى 5000m | ||||
| التواصل | |||||
| 232 روبية و485 روبية | نعم.. | ||||
| SNMP | اختياري | ||||
| الاتصال الجاف | المجموعة 5 | ||||
| شاشة LCD | |||||
|
حالة الشاشة
|
المدخلات والمخرجات الجهد ، التردد ، التيار الخارجي ، الوقت ، معدل الحمل ، الشعار ، الخ
|
||||
|
حالة المحول
|
عادي الرئيسي، عادي عاكس، البطارية تحت الجهد والإخراج من الاضطرابات الخ.
|
||||
| القياس | |||||
| الحجم W*D*H(ملم) | 482mm * 370mm * 88mm (2RU) | ||||
| الوزن | 11.5 كيلو | ||||
