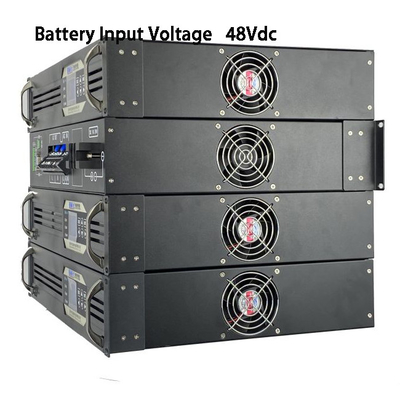

الموجة الصينية النقية DT-1000 سلسلة المحولات هي BWITT جديدة توسيع
تخصيص عاكس. هذه السلسلة هي محفظة رف 19 ′′ المهنية مع
مجموعة واسعة من الخيارات لتناسب التطبيقات.
الوصف:
الميزات الرئيسية:
التطبيق:
جميع التطبيقات الحيوية للأعمال وجميع أنواع الأحمال المتغيرة
التصميم هو وحدات وقابلة للتوسع مع الساخنة- قابل للتبادل
وحدات المحول التي تضمن الوقت المتوسط المنخفض لإصلاح
تخفيض تكاليف الخدمة وتلبية التغيرات
احتياجات التوسع في المستقبل.
| النموذج | ب.وT48/230-1KVA |
| إدخال | |
| الجهد المدخل للبطارية | 48Vdc |
| نطاق فولتاج البطارية | 42-58Vdc |
| التيار الداخلي المتردد | 23.8A ماكس |
| الجهد الدخالي للجوار | 230 فاكس طبيعي |
| نطاق الجهد العابر | 170~270Vac |
| تردد مدخل التيار المتردد | 50 هرتز |
| نطاق التردد | 43~67 هرتز |
| الـ PF | >0.8 |
| النتيجة | |
| قدرة الإنتاج | 1000VA |
| قدرة الإنتاج المسموح بها | 800 واط |
| الصادرات الاسمية الجهد | 230VAC (وضع عاكس) |
| التيار الصادر المسموح به | 3.47A |
| نطاق الجهد الخارجي | 230Vac ((التسامح ± 1.5٪ @ وضع المحول) |
| كفاءة الإنتاج | ≥85% (وضع عاكس) |
| تردد الإخراج | 50 هرتز |
| موجة الإخراج | موجة الجيب النقية |
| THD | ≤ 3% (حمل الخط) |
| وقت التبديل (من خلال المرور إلى وضع العاكس) | ≤5ms (مع الحمل) |
| ميزة الحماية | |
| التيار المتردد تحت حماية مفتاح الجهد | ≤176Vac (جهد رد الفعل ≥10Vac) |
| حماية مفتاح التيار المتردد فوق الجهد | ≥264AC |
| ارتفاع درجة الحرارة | نعم (التبديل التلقائي) |
| البطارية تحت نقطة حماية الجهد | ≤40VDC |
| البطارية إنذار منخفض الجهد | 43VDC±0.5 |
| نقطة حماية البطارية من الإفراط في الجهد | ≥60VDC |
| نقطة استرداد فائض الجهد في البطارية | ≤ 57VDC |
| الخروج فوق الحماية الحالية | |
| السعة الزائدة | استمر بالعمل 60s@100% |
| السعة الزائدة | استمر في العمل 10s@121% |
| الحماية من الحرارة | نعم.. |
| الحماية من الاختصار | نعم (لا تختبر تحت AC Connect) |
| حماية الاتصال العكسي | نعم.. |
| الناتج OVP | ≥264VAC ((وضع المحول) |
| إنذار انخفاض الجهد | ≤176VAC (وضع عاكس) |
| السلامة و الكهرباء الكهرومغناطيسية | |
| القوة الكهربائية ((AC-Chassis) | 3500Vdc/10mA//1min.لا توجد إشارة لمحة ، لا تعطيل ، لا قوس (أولوية مدخل AC فقط) |
| القوة الكهربائية (DC-Chassis) |
750 فولت / 10mA / 1 دقيقة لا فلاش ، لا انهيار
|
| LVD | EN 60950-1 |
| EMC/EM I | EN 61000-6-3 ؛ EN 61000-6-1 ؛ IEC 61000-6-2 و IEC 61000-6-4 |
|
الـ ROHS
|
الـ IEC 62321-4 ، الـ IEC 62321-5 ، الـ IEC 62321-6 ، الـ IEC 62321-7 ، الـ IEC 62321-8
|
| أداء الاختبار البيئي | |
| درجة الحرارة المحيطة | -20~ +50 درجة مئوية |
| التبريد | 2*مروحة |
| تشغيل درجة حرارة عالية | 50 ± 2 درجة مئوية (حمل مقياسي 24 ساعة) |
| تشغيل درجة حرارة منخفضة | -20±2 درجة مئوية (حمل مقياسي 24 ساعة) |
| تخزين درجات حرارة عالية | 80±2 °C، 24H |
| تخزين درجات حرارة منخفضة | -40±2 درجة مئوية، 24 ساعة |
| الرطوبة | 0~90%، لا توتر للرطوبة |
| ارتفاع التشغيل (م) | الارتفاع الطاقة الكاملة تصل إلى 2000m. -2% / 100m، الارتفاع الأقصى 5000m |
| التواصل | |
| 232 روبية و485 روبية | نعم.. |
| SNMP | اختياري |
| الاتصال الجاف | المجموعة 5 |
| شاشة LCD | |
|
حالة الشاشة
|
الإدخال والإخراج الجهد، التردد، التيار الخارجي، الحرارة، معدل الحمل، الشعار الخ
|
|
حالة المحول
|
عادي الرئيسي، عادي العاكس، البطارية تحت الجهد والإفراط في الخروج الخ
|
| القياس | |
| الحجم W*D*H(ملم) | 482mm * 347mm * 88mm (2RU) |
| الوزن | 11.5 كيلو |
