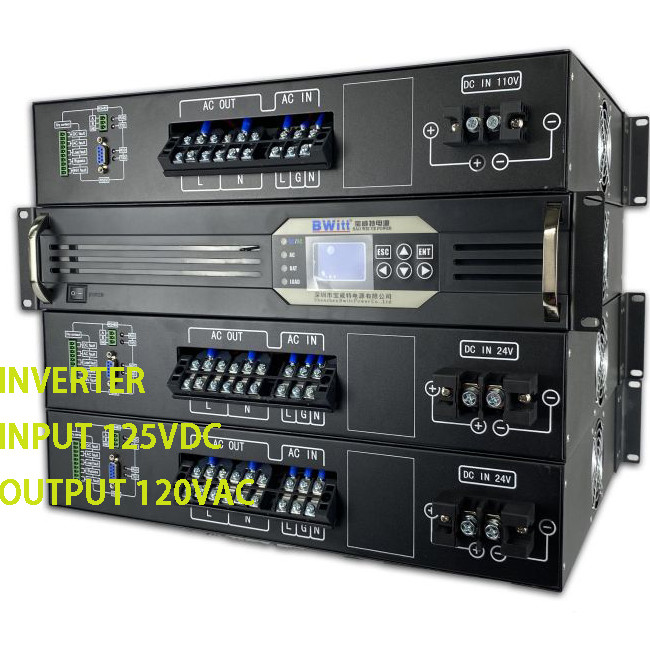

الموجات الصينية النقية DT-1000 سلسلة المحولات هي BWITT جديدة توسيع
تخصيص عاكس. هذه السلسلة هي محفظة رف 19 ′′ المهنية مع
مجموعة واسعة من الخيارات لتناسب التطبيقات.
الوصف:
الميزات الرئيسية:
التطبيق:
جميع التطبيقات الحيوية للأعمال وجميع أنواع الأحمال المتغيرة
التصميم هو وحدات وقابلة للتوسع مع الساخنة- قابل للتبادل
وحدات المحول التي تضمن الوقت المتوسط المنخفض لإصلاح
تخفيض تكاليف الخدمة وتلبية التغيرات
احتياجات التوسع في المستقبل.
| النموذج |
ب.وT125/120-1KVA ب.وT125/120-3KVA |
ب.وT125/120-2KVA | ب.وT125/120-3KVA | |||
| إدخال | ||||||
| الجهد المدخل للبطارية | 125 فولت دي سي | |||||
| نطاق فولتاج البطارية | 100-150Vdc | |||||
| التيار الداخلي المتردد | 10A أقصى | 20A ماكس | 30A أقصى | |||
| الجهد الدخالي للجوار |
120VACقاعدة 66.6A ماكس |
|||||
| نطاق الجهد العابر |
100-140VAC 30A أقصى 50A أقصى 60Aماكس |
|||||
| تردد مدخل التيار المتردد | 60 هرتز | |||||
| نطاق التردد | 43~67 هرتز | |||||
| الـ PF | >0.8 | |||||
| النتيجة | ||||||
| قدرة الإنتاج | 1000VA | 2000VA | 3000VA | |||
| قدرة الإنتاج المسموح بها | 800 واط | 1600 واط | 2400 واط | |||
| الصادرات الاسمية الجهد | 120VAC (وضع عاكس) | |||||
| التيار الصادر المسموح به | 6.67A | 13.3أ | 20A | |||
| نطاق الجهد الخارجي | 120Vac ((التسامح ± 1.5٪ @ وضع المحول) | |||||
| كفاءة الإنتاج | ≥85% (وضع عاكس) | |||||
| تردد الإخراج | 60 هرتز | |||||
| موجة الإخراج | الصين النقي | |||||
| THD | ≤ 3% (حمل الخط) | |||||
| وقت التبديل (من خلال المرور إلى وضع العاكس) | ≤5ms (مع الحمل) | |||||
| ميزة الحماية | ||||||
| مكيف تحت حماية مفتاح الكهرباء | ≤90Vac (جهد رد فعل العكس ≥10Vac) | |||||
| التيار المتردد فوق فولت حماية التبديل | ≥140AC | |||||
| ارتفاع درجة الحرارة | نعم (التبديل التلقائي) | |||||
| المواصفات التقنية المعتمدة تحت نقطة الحماية | ≤90 | |||||
| البطارية إنذار منخفض الجهد | 90±0.5 | |||||
| نقطة حماية البطارية من الإفراط في الجهد | ≥155VDC | |||||
| نقطة استرداد فائض الجهد في البطارية | ≥145VDC | |||||
|
التبريد |
2*مروحة 4*مروحة |
2*مروحة | 4*مروحة | |||
| Temp.Control@ الحرارة الداخلية> 45 °C والسرعة وفقا للخروج القدرة@ القدرة الخروج > 50% | ||||||
| الخروج من الحماية من التيار | ||||||
| السعة الزائدة | استمر في العمل @ overload 110% | |||||
| السعة الزائدة | استمر بالعمل 60s@ زيادة الحمل110٪ ~ 130٪ | |||||
| السعة الزائدة | استمر في العمل 10s@زيادة الحمل > 150٪ | |||||
| الحماية من الحرارة | نعم.. | |||||
| الحماية من الاختصار | نعم (لا تختبر تحت AC Connect) | |||||
| حماية الاتصال العكسي | نعم.. | |||||
| الناتج OVP | ≥144VAC ((وضع المحول) | |||||
| إنذار انخفاض الجهد | ≤ 88VAC (وضع عاكس) | |||||
| السلامة و الكهرباء الكهرومغناطيسية | ||||||
| القوة الكهربائية ((AC-Chassis) | 3500Vdc/10mA//1min.لا توجد إشارة لمحة ، لا تعطيل ، لا قوس (أولوية مدخلات التيار المتردد فقط) | |||||
| القوة الكهربائية (DC-Chassis) |
750 فولت / 10 مآ / 1 دقيقة لا فلاش ، لا انهيار
|
|||||
| LVD | EN 60950-1 | |||||
| EMC/EM I | EN 61000-6-3 ؛ EN 61000-6-1 ؛ IEC 61000-6-2 و IEC 61000-6-4 | |||||
|
الـ ROHS
|
IEC 62321-4 ، IEC 62321-5 ، IEC 62321-6 ، IEC 62321-7 ، IEC 62321-8
|
|||||
| أداء الاختبار البيئي | ||||||
| درجة الحرارة المحيطة | -20~ +50 درجة مئوية | |||||
| تشغيل درجة حرارة عالية | 50 ± 2 درجة مئوية (حمل مقياسي 24 ساعة) | |||||
| تشغيل درجة حرارة منخفضة | -20±2 درجة مئوية (حمل مقياسي 24 ساعة) | |||||
| تخزين درجات حرارة عالية | 80±2 °C، 24H | |||||
| تخزين درجات حرارة منخفضة | -40±2 درجة مئوية، 24 ساعة | |||||
| الرطوبة | 0~90%، لا توتر للرطوبة | |||||
| ارتفاع التشغيل (م) | الارتفاع القوة الكاملة أقل من 2000 متر > 2000 متر -2% / 100m ، الحد الأقصى للارتفاع 5000m | |||||
| التواصل | ||||||
| 232 روبية و485 روبية | نعم.. | |||||
| SNMP | اختياري | |||||
| الاتصال الجاف | المجموعة 5 | |||||
| شاشة LCD | ||||||
|
حالة الشاشة
|
الإدخال والخروج الجهد، التردد، التيار الخروج، الحرارة، معدل الحمل، شعار الخ.
|
|||||
|
حالة المحول
|
عادي الرئيسي، عادي عاكس، البطارية تحت الجهد والإخراج من الاضطرابات الخ.
|
|||||
| القياس | ||||||
| الحجم W*D*H(ملم) | 482*347*88ملم | 482*430*88ملم | ||||
| الوزن | 11.5 كيلو | 15 كجم | ||||
