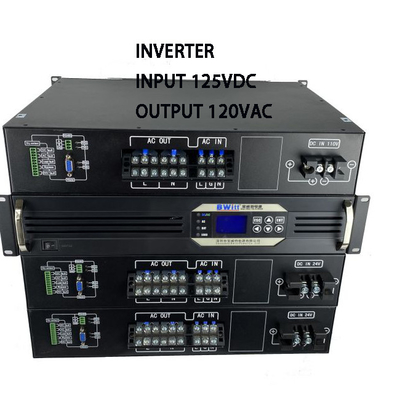

الموجات الصينية النقية DT-1000 سلسلة المحولات هي BWITT جديدة توسيع
تخصيص عاكس. هذه السلسلة هي محفظة رف 19 ′′ المهنية مع
مجموعة واسعة من الخيارات لتناسب التطبيقات.
الوصف:
هذا النوع ناقل التثبيت رف مع جيل جديد من حل ناقل المدخلين مزدوجة
مصممة لمجال تطبيقات الاتصالات، والتي هي مناسبة
موثوقية نظام الاتصالات. الحل مجهز بمصدر طاقة 230 فولت AC
إمدادات الطاقة و 24 فولت من الطاقة المشتركة المدخل ، الذي يملأ الفجوة بين الطاقة التقليدية UPS
توفير وحلول عادة لتحويل موجات الصينوس النقية.
انها تستخدم بنية تصميم جديدة التي تساعد المستخدمين لتوفير نظيفة، مستقرة ودائمة
طاقة للحمولات الحرجة ، ولها نفس الموثوقية العالية لنظام إمدادات الطاقة المتغيرة.
خصائص التصميم من الاتصالات المخصصة ناقل موجات الصين النقي ضمان
التحويل السلس بين مصدر الطاقة المتردد و المتردد، تقريبا لا تحويل
تأخير، وبناء في مفتاح ثابت.
الميزات الرئيسية:
القياسية 19 ′′ ريك مونت2 RU شاسيس؛
إنتاج موجة الصين الحقيقي (T.H.D < 3%)؛
شاشة LCD رقمية ضخمة 128 × 64 تعرض معلومات البيانات، 4 شاشة LED تعمل.
5 الطرق الاتصال الجاف للنظام (خطأ مدخلات التيار المباشر، خطأ مدخلات التيار المتردد، زيادة في الحمل)
المعلومات، معلومات التحايل والخطأ في الإخراج)؛
RS232 و RS485 و منفذ الاتصال SNMP الاختياري؛
اختبار التشغيل الذاتي، بدء الخروج الناعم، بدء إعادة التشغيل التلقائي أثناء استرداد AC أو Dc.
وظيفة التبديل التلقائي: DC إلى AC ، AC bypass ، أقل من 5ms ؛
مراقبة حالة تشغيل النظام في الوقت الحقيقي، إنذار صوتي ومرئي.
سجل رسالة الإنذار التاريخية ويمكن استجوابها
مدمج في منظم الجهد استقرار الجهد الترددي
الوصول إلى محطة التحكم في الصيانة
الحماية:حماية الحمل القصير،حماية الحمل الزائد،حماية البطارية من التوتر الزائد/القل
الحماية من التيار والحرارة
التطبيق:
جميع التطبيقات الحيوية للأعمال وجميع أنواع الأحمال المتغيرة
التصميم هو وحدات وقابلة للتوسع مع الساخنة- قابل للتبادل
وحدات المحول التي تضمن الوقت المتوسط المنخفض لإصلاح
تخفيض تكاليف الخدمة وتلبية التغيرات
احتياجات التوسع في المستقبل.
المعلمات:
| النموذج |
ب.وT125/120-1KVA
ب.وT125/120-3KVA
|
ب.وT125/120-2KVA |
ب.وT125/120-3KVA |
| إدخال |
| الجهد المدخل للبطارية |
125 فولت دي سي |
| نطاق فولتاج البطارية |
100-150Vdc |
| التيار الداخلي المتردد |
10A أقصى |
20A ماكس |
30A أقصى |
| الجهد الدخالي للجوار |
120VACقاعدة
66.6A ماكس
|
| نطاق الجهد العابر |
100-140VAC
30A أقصى
50A أقصى
60Aماكس
|
| تردد مدخل التيار المتردد |
60 هرتز |
| نطاق التردد |
43~67 هرتز |
| الـ PF |
>0.8 |
| النتيجة |
| قدرة الإنتاج |
1000VA |
2000VA |
3000VA |
| قدرة الإنتاج المسموح بها |
800 واط |
1600 واط |
2400 واط |
| الصادرات الاسمية الجهد |
120VAC (وضع عاكس) |
| التيار الصادر المسموح به |
6.67A |
13.3أ |
20A |
| نطاق الجهد الخارجي |
120Vac ((التسامح ± 1.5٪ @ وضع المحول) |
| كفاءة الإنتاج |
≥85% (وضع عاكس) |
| تردد الإخراج |
60 هرتز |
| موجة الإخراج |
الصين النقي |
| THD |
≤ 3% (حمل الخط) |
| وقت التبديل (من خلال المرور إلى وضع العاكس) |
≤5ms (مع الحمل) |
| ميزة الحماية |
| مكيف تحت حماية مفتاح الكهرباء |
≤90Vac (جهد رد فعل العكس ≥10Vac) |
| التيار المتردد فوق فولت حماية التبديل |
≥140AC |
| ارتفاع درجة الحرارة |
نعم (التبديل التلقائي) |
| المواصفات التقنية المعتمدة تحت نقطة الحماية |
≤90 |
| البطارية إنذار منخفض الجهد |
90±0.5 |
| نقطة حماية البطارية من الإفراط في الجهد |
≥155VDC |
| نقطة استرداد فائض الجهد في البطارية |
≥145VDC |
|
التبريد
|
2*مروحة
4*مروحة
|
2*مروحة |
4*مروحة |
| Temp.Control@ الحرارة الداخلية> 45 °C والسرعة وفقا للخروج القدرة @ القدرة الخروج > 50% |
| الخروج من الحماية من التيار |
| السعة الزائدة |
استمر في العمل @ overload 110% |
| السعة الزائدة |
استمر بالعمل 60s@ زيادة الحمل110٪ ~ 130٪ |
| السعة الزائدة |
استمر في العمل 10s@زيادة الحمل > 150٪ |
| الحماية من الحرارة |
نعم.. |
| الحماية من الاختصار |
نعم (لا تختبر تحت AC Connect) |
| حماية الاتصال العكسي |
نعم.. |
| الناتج OVP |
≥144VAC ((وضع المحول) |
| إنذار انخفاض الجهد |
≤ 88VAC (وضع عاكس) |
| السلامة و الكهرباء الكهرومغناطيسية |
| القوة الكهربائية ((AC-Chassis) |
3500Vdc/10mA//1min.لا توجد إشارة لمحة ، لا تعطيل ، لا قوس (أولوية مدخل AC فقط) |
| القوة الكهربائية (DC-Chassis) |
750 فولت / 10mA / 1 دقيقة لا فلاش ، لا انهيار
|
| LVD |
EN 60950-1 |
| EMC/EM I |
EN 61000-6-3 ؛ EN 61000-6-1 ؛ IEC 61000-6-2 و IEC 61000-6-4 |
|
الـ ROHS
|
IEC 62321-4 ، IEC 62321-5 ، IEC 62321-6 ، IEC 62321-7 ، IEC 62321-8
|
| أداء الاختبار البيئي |
| درجة الحرارة المحيطة |
-20~ +50 درجة مئوية |
| تشغيل درجة حرارة عالية |
50 ± 2 درجة مئوية (حمل مقياسي 24 ساعة) |
| تشغيل درجة حرارة منخفضة |
-20±2 درجة مئوية (حمل مقياسي 24 ساعة) |
| تخزين درجات حرارة عالية |
80±2 °C، 24H |
| تخزين درجات حرارة منخفضة |
-40±2 درجة مئوية، 24 ساعة |
| الرطوبة |
0~90%، لا توتر للرطوبة |
| ارتفاع التشغيل (م) |
الارتفاع القوة الكاملة أقل من 2000 متر > 2000 متر -2% / 100m ، الحد الأقصى للارتفاع 5000m |
| التواصل |
| 232 روبية و485 روبية |
نعم.. |
| SNMP |
اختياري |
| الاتصال الجاف |
المجموعة 5 |
| شاشة LCD |
|
حالة الشاشة
|
الإدخال والخروج الجهد، التردد، التيار الخروج، الحرارة، معدل الحمل، شعار الخ.
|
|
حالة المحول
|
عادي الرئيسي، عادي العاكس، البطارية تحت الجهد والإفراط في الخروج الخ
|
| القياس |
| الحجم W*D*H(ملم) |
482*347*88ملم |
482*430*88ملم |
| الوزن |
11.5 كيلو |
15 كجم |
