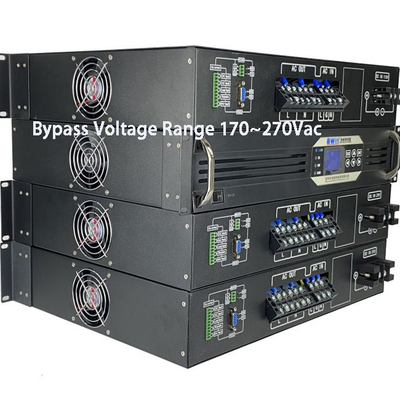

مُحولات الطاقة من سلسلة DT-1000 ذات الموجة الجيبية النقية هي توسع جديد لـ BWITT
تخصيص العاكس. هذه السلسلة عبارة عن هيكل رف احترافي مقاس 19 بوصة مع
مجموعة واسعة من الخيارات لتناسب التطبيقات.
الوصف:
هذا النوع من محولات الطاقة المثبتة على الرف مع جيل جديد من حلول العاكس المزدوج الإدخال
المصممة لمجال تطبيقات الاتصالات، وهو مناسب لـ
موثوقية نظام الاتصالات. تم تجهيز الحل بـ 230 فولت تيار متردد
إمداد الطاقة و 24 فولت تيار مستمر إدخال الطاقة، مما يملأ الفجوة بين طاقة UPS التقليدية
حلول إمداد الطاقة ومحولات الموجة الجيبية النقية الشائعة.
يستخدم هيكل تصميم جديد يساعد المستخدمين على توفير طاقة تيار متردد نقية ومستقرة ودائمة
للأحمال الحرجة، ولديه نفس الموثوقية العالية مثل نظام إمداد طاقة التيار المتردد.
تضمن خصائص تصميم محول الموجة الجيبية النقية المخصص للاتصالات
التحويل السلس بين التيار المتردد وإمداد طاقة التيار المستمر، ولا يوجد تقريبًا أي تحويل
تأخير، وبناء في المفتاح الثابت.
الميزات الرئيسية:
حامل رف قياسي مقاس 19 بوصة هيكل 2 RU؛
خرج موجة جيبية حقيقية (T.H.D< 3٪)；
شاشة LCD رقمية كبيرة 128 * 64 لعرض معلومات البيانات، 4 شاشات LED تعمل؛
5 مسارات اتصال جاف للنظام (خطأ إدخال التيار المستمر، خطأ إدخال التيار المتردد، زيادة التحميل
المعلومات، معلومات التجاوز وخطأ الإخراج)；
منفذ اتصال RS232 و RS485 و SNMP اختياري；
الاختبار الذاتي عند التشغيل، بدء الإخراج الناعم، إعادة التشغيل التلقائي عند استعادة التيار المتردد أو التيار المستمر؛
وظيفة التبديل التلقائي: DC إلى AC، تجاوز التيار المتردد، أقل من 5 مللي ثانية؛
المراقبة في الوقت الفعلي لحالة تشغيل النظام، إنذار مسموع ومرئي؛
تسجيل رسالة الإنذار التاريخية ويمكن الاستعلام عنها؛
بناء في منظم الجهد استقرار جهد التيار المتردد؛
تجاوز الصيانة / التيار المستمر متاح؛
الحماية: حماية الحمل القصير، حماية من زيادة التحميل، بطارية فوق / تحت الجهد
الحماية، التيار الزائد، درجة الحرارة الزائدة؛
التطبيق:
جميع التطبيقات الهامة للأعمال وجميع أنواع أحمال التيار المتردد.
التصميم معياري وقابل للتطوير مع إمكانية التبديل السريع
وحدات العاكس التي تضمن وقتًا منخفضًا للإصلاح
تخفيض في تكاليف الخدمة وتلبية التغيير
الاحتياجات للتوسع المستقبلي.
المعلمات:
| الموديل |
BWT48/230-1KVA |
| الإدخال |
| جهد إدخال البطارية |
48Vdc |
| نطاق جهد البطارية |
42-58Vdc |
| تيار إدخال التيار المستمر |
23.8A كحد أقصى |
| جهد إدخال التجاوز |
230Vac عادي |
| نطاق جهد التجاوز |
170 ~ 270Vac |
| تردد إدخال التيار المتردد |
50 هرتز |
| نطاق التردد |
43 ~ 67 هرتز |
| PF |
> 0.8 |
| الإخراج |
| سعة الإخراج |
1000VA |
| سعة الإخراج المقدرة |
800 واط |
| جهد الخرج المقنن |
230VAC (وضع العاكس) |
| تيار الخرج المقنن |
3.47A |
| نطاق جهد الخرج |
230Vac (التسامح ±1.5٪ @ وضع العاكس) |
| كفاءة الإخراج |
≥85٪ (وضع العاكس) |
| تردد الإخراج |
50 هرتز |
| موجة الإخراج |
موجة جيبية نقية |
| THD |
≤3٪ (تحميل الخط) |
| وقت التبديل (تجاوز إلى وضع العاكس) |
≤5ms (مع الحمل) |
| ميزة الحماية |
| حماية تبديل الجهد المنخفض للتيار المتردد |
≤176Vac (جهد الارتداد ≥10Vac) |
| حماية تبديل الجهد الزائد للتيار المتردد |
≥264AC |
| درجة الحرارة الزائدة |
نعم (التبديل التلقائي) |
| نقطة حماية الجهد المنخفض للبطارية |
≤40VDC |
| إنذار الجهد المنخفض للبطارية |
43VDC±0.5 |
| نقطة حماية الجهد الزائد للبطارية |
≥60VDC |
| نقطة استعادة الجهد الزائد للبطارية |
≤57VDC |
| حماية التيار الزائد للإخراج |
| سعة زيادة التحميل |
العمل المستمر 60 ثانية @100٪ |
| سعة زيادة التحميل |
العمل المستمر 10 ثوانٍ @ 121٪ |
| الحماية من درجة الحرارة الزائدة |
نعم |
| حماية ماس كهربائي |
نعم (لا تختبر تحت توصيل التيار المتردد) |
| حماية التوصيل العكسي |
نعم |
| OVP الإخراج |
≥264VAC (وضع العاكس) |
| إنذار الجهد المنخفض للإخراج |
≤176VAC (وضع العاكس) |
| السلامة و EMC |
| قوة عازلة (AC-Chassis) |
3500Vdc / 10mA // 1min. لا يوجد وميض، ولا انهيار، ولا قوس (فقط أولوية إدخال التيار المتردد) |
| قوة عازلة (DC-Chassis) |
750Vdc / 10mA / 1min. لا يوجد وميض، ولا انهيار
|
| LVD |
EN 60950-1 |
| EMC / EM I |
EN 61000-6-3؛ EN 61000-6-1 ؛ IEC 61000-6-2 و IEC 61000-6-4 |
|
ROHS
|
IEC 62321-4 ، IEC 62321-5، IEC 62321-6، IEC 62321-7، IEC 62321-8
|
| أداء اختبار البيئة |
| درجة الحرارة المحيطة. |
-20 ~ +50℃ |
| التبريد |
2 * مراوح |
| تشغيل درجة الحرارة العالية |
50±2℃ (الحمل المقنن 24H) |
| تشغيل درجة الحرارة المنخفضة |
-20±2℃ (الحمل المقنن 24H) |
| تخزين درجة الحرارة العالية |
80±2 ℃، 24H |
| تخزين درجة الحرارة المنخفضة |
-40±2℃، 24H |
| الرطوبة |
0 ~ 90٪، لا تكثف الرطوبة |
| ارتفاع التشغيل (م) |
ارتفاع الطاقة الكاملة حتى 2000 متر. تخفيض -2٪ / 100 متر، أقصى ارتفاع 5000 متر |
| الاتصال |
| Rs232 & Rs485 |
نعم |
| SNMP |
اختياري |
| اتصال جاف |
5 مجموعات |
| شاشة LCD |
|
حالة LCD
|
جهد الإدخال والإخراج، التردد، تيار الإخراج، درجة الحرارة، معدل التحميل، الشعار وما إلى ذلك.
|
|
حالة العاكس
|
التيار الكهربائي العادي، العاكس العادي، البطارية تحت الجهد وزيادة الحمل الناتج وما إلى ذلك.
|
| القياس |
| الحجم W * D * H (مم) |
482 مم * 347 مم * 88 مم (2RU) |
| الوزن |
11.5 كجم |
