التوجيه الصحيح للكابلات المستمرة
يظهر الشكل 10 توجيه الكابلات المناسبة لربط مفكّك الدوائر. يجب توجيه جميع كابلات مفكّك الدوائر من خلال فتحات الكابلات إلى اليسار، عند النظر إلى الجزء الخلفي من الرف،من نقاط الاتصالملاحظة: توجيه الكابلات بأي طريقة أخرى قد يضر بالموظفين أو النظام.
الحلبة 9 تحتوي على أربعة مفاتيح و عشرين وصلة فيوز GMT. جميع اتصالات إخراج DC يمكن الوصول إليها من الخلف (الشكل 12) ،حيث يمكن الوصول إلى مفاتيح الدوائر والأمنات من الأمام (الشكل 11).
اجعل الاتصالات الخارجة والعودة من GMT باستخدام مسامير الضغط على شريط GMT المتوفرة من الخلف (الشكل 12).حدد حجم السلك وفقًا للمواصفات في القسم "متطلبات انتاج DC" في الصفحة 10يجب أن يتم توجيه كابلات GMT مباشرة إلى أسفل من خلال ثقوب الكابلات مباشرة أسفل كتلة المحطة GMT.قم بتثبيت الضامن في الفتحات المناسبة في كتلة ضامن GMT الموضحة في الشكل 11بالنسبة لاصطلاعات محطات الطاقة الخارجة والعودة (المواقف A و B) ، قم بتوصيل المقبضات إلى المقابض المزدوجة 1⁄4 ′′ -20 مع مراكز 5/8 ′′ ، يمكن الوصول إليها من الخلف ، كما هو موضح في الشكل 12.يمكن العثور على مفاتيح الدوائر خلف باب التوزيع على الجانب الأيمن من النظام عند رؤيته من الأمام (الشكل 11)الحجم الأسلاك والخيوط وفقا للمواصفات في القسم "متطلبات انتاج التيار المتردد" في الصفحة 10.يجب أن يتم توجيه كابلات الكابلات من خلال ثقوب الكابلات على الجانب الأيسر من الرف عند رؤيتها من الخلف (الشكل 10)لا تربط حمولة المعدات بالاتصالات الخارجة المحمية من LVD.
| العلامة التجارية | (إلتيك) |

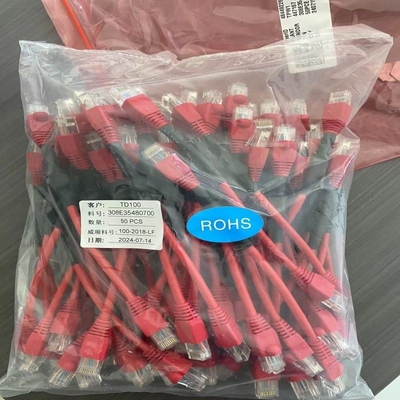

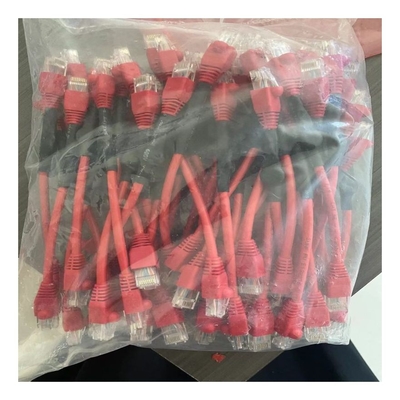

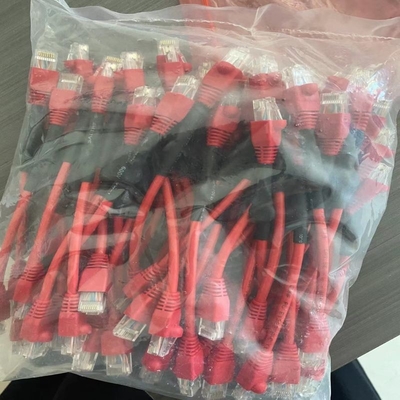

| اسم المنتج | كابل مزامنة من رف إلى رف |

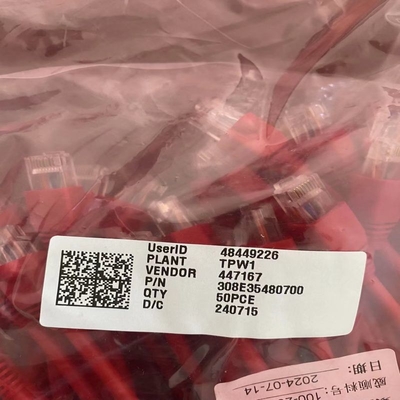

| اسم (برات) | 308E35480700 |
| الأصل | الصين |
