تقنية ECIتزيل جميع نقاط الفشل الفرديةمع قابلية التوسع الكاملة؛ ما يصل إلى 32 وحدة نمطية بالتوازي وكفاءة عالية تصل إلى96% في
تحويل التيار المتردد إلى التيار المتردد, وأكثر من93.7% في تحويل التيار المستمر/التيار المتردد, وبالتالي تقليل تكاليف التشغيل. يمكننا بناء الأنظمة حتى2.7 MVA.
جميع التطبيقات الهامة للأعمال وجميع أنواع أحمال التيار المتردد. التصميم معياري وقابل للتطوير مع وحدات عاكس قابلة للتبديل أثناء التشغيل مما يضمن
متوسط وقت الإصلاح المنخفض (MTTR)، والحد من تكاليف الخدمة وتلبية الاحتياجات المتغيرة للتوسع المستقبلي.
• مدخل تيار متردد إضافي لزيادة الكفاءة في التحويل المزدوج
• نطاق واسع لمدخل التيار المتردد يصل إلى 293 فولت تيار متردد L-N
• ما يصل إلى 12 كيلو فولت أمبير في 2RU - 19 بوصة
• ما يصل إلى 2.7 MVA باستخدام جهاز مزامنة إضافي
• البنية التحتية 1P أو 3P
• متوافق مع Inview S و X و GW

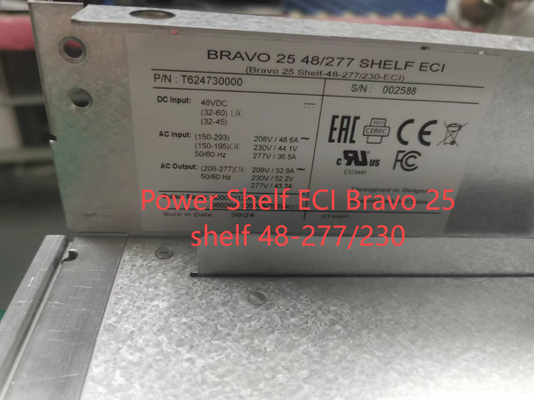

| رقم القطعة: الوحدة / الرف | T621D30201 / T624730000 |
| التبريد / الضوضاء المسموعة | تبريد مروحة قسري /<65 ديسيبل @1 متر |
| قوة العزل الكهربائي تيار مستمر/تيار متردد | 4300 Vdc |
| درجة حرارة التشغيل / الرطوبة النسبية (RH) غير المكثفة |
تم الاختبار وفقًا لـ ETS300-019-2-3 الفئة 3.1 -20 درجة مئوية إلى 65 درجة مئوية، تخفيض الطاقة من 40 درجة مئوية إلى 65 درجة مئوية / الحد الأقصى للرطوبة النسبية 95% لمدة 96 ساعة في السنة |
| درجة حرارة التخزين / الرطوبة النسبية (RH) غير المكثفة |
تم الاختبار وفقًا لـ ETS300-019-2-1 الفئة 1.2 -40 درجة مئوية إلى 70 درجة مئوية / الحد الأقصى للرطوبة النسبية 95% لمدة 96 ساعة في السنة |
| بيانات إدخال التيار المتردد | |
| الجهد الاسمي (التيار) | 230 فولت تيار متردد / 11.8 أمبير، 240 فولت تيار متردد / 11.0 أمبير و 277 فولت تيار متردد / 9.5 أمبير |
| انخفاض الجهد | 1600 واط @150 فولت تيار متردد / 2400 واط @195 فولت تيار متردد تناقص خطي |
| معامل القدرة / THD | > 0.99 /< 3% |
| التردد (نطاق المزامنة) | 50 هرتز (47 - 53 هرتز) أو 60 هرتز (57 - 63 هرتز) |
| بيانات إدخال التيار المستمر | |
| الجهد الاسمي (النطاق) | 48 فولت تيار مستمر (32 - 63 فولت تيار مستمر)1, يبدأ تخفيض الطاقة @44 فولت تيار مستمر |
| التيار الاسمي | 54.4 أمبير |
| الحد الأقصى لتيار الإدخال (لمدة 15 ثانية) / تموج الجهد | 66.8 أمبير /< 10 مللي فولت RMS |
| بيانات إخراج التيار المتردد | |
| الكفاءة تيار متردد إلى تيار متردد (EPC) / تيار مستمر إلى تيار متردد | > 96% / > 93.7% |
| الجهد الاسمي2/ التيار (يختاره المستخدم) | 230 فولت تيار متردد / 13.1 أمبير، 240 فولت تيار متردد / 12.5 أمبير و 277 فولت تيار متردد / 10.8 أمبير (200 - 277 فولت تيار متردد) |
| التردد / دقة التردد | 50 أو 60 هرتز / 0.03% |
| قدرة الإخراج الاسمية | 3 كيلو فولت أمبير / 2.4 كيلو واط @ 230 فولت تيار متردد |
| التيار الاسمي | 13 أمبير @ 230 فولت تيار متردد |
نظام العاكس المعياري متاح!
