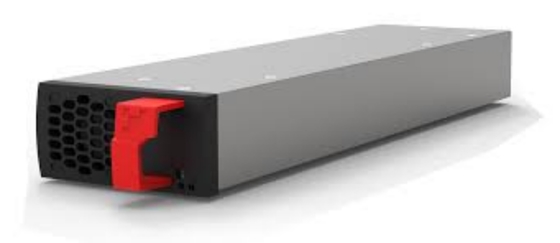

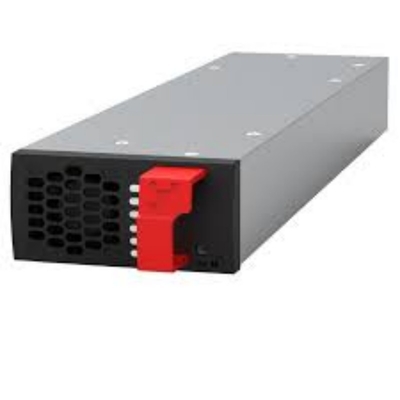

برافو 10 عبارة عن عاكس وحدات صغير يقدم العديد من الفرص لتصميم حل يتناسب تماما مع احتياجاتك. The ECI technology offers both AC and DC inputs to provide a perfect AC power while reducing the number of power conversion (the module operates under normal condition with the AC input delivering a 94% efficiency)بالإضافة إلى مدخل التيار المباشر، فإنه يوفر حل احتياطي ممتاز للتيار المتردد.
من 1 إلى 32 وحدة ، مع العديد من الخيارات المتاحة (الالتفاف الخارجي اليدوي وتوزيع التيار المتردد) ، فإن عاكس بروفو 10 المكون من وحدات يمكن أيضًا تغييرها ساخنًا مما يعني صيانة سهلة ورخيصة للغاية.يتم تسليم الوحدات مع حلول المراقبة الجديدة لدينا.

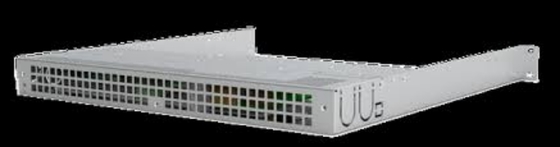

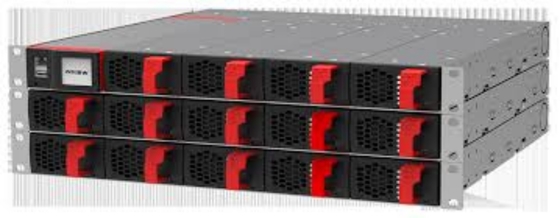

يمكن استخدام برافو 10 مع مراقبة Inview S (DIN أو تركيب اللوحة) و Inview S Slot. يمكن أن يستوعب رف واحد 5 وحدات (5 kVA) أو 4 وحدات (4 kVA) مع مراقبة Inview S Slot.لتطبيق الطرف الثالث يمكن استخدام Inview GW رف أو الدين.
الحل المثالي لتأمين الأحمال المتغيرة الصغيرة ولكن الحرجة ، من 1 كيلوفا إلى 32 كيلوفا ، مثل خلايا الاتصالات الصغيرة (4G و 5G) ، ومراقبة الوصول ، وأضواء المرور ، والأمن ، إلخ.يمكن دمج الوحدة في الرفوف لمرحلة واحدة (120 Vac) أو مرحلة منقسمة (120/240 Vac)، ويمكن تحقيق تكوين ثلاثي المراحل (3x208 فاك) داخل رفين.
| رقم الجزء: الوحدة / الرف | T611330201 / T614330000 |
| القوة الكهربائية المترددة DC/AC | 4300 Vdc |
| T ° / الرطوبة النسبية (RH) غير مكثفة |
تم اختبارها وفقاً لـ ETS300-019-2-3 الفئة 3.1 -20 درجة مئوية إلى 65 درجة مئوية، إزالة الطاقة من > 50 درجة مئوية إلى 65 درجة مئوية / الحد الأقصى من RH 95٪ لمدة 96 ساعة في السنة |
| تخزين T ° / الرطوبة النسبية (RH) غير مكثفة |
تم اختبارها وفقاً لـ ETS300-019-2-1 الفئة 1.2 -40 درجة مئوية إلى 70 درجة مئوية / الحد الأقصى لحرارة الجسم 95% لمدة 96 ساعة في السنة |
| بيانات المدخلات المترددة | |
| الجهد الاسمي (AC) / التيار | 120 فاك / 7.2 A |
| الإغلاق | < 108 Vac انخفاض خطي |
| عامل الطاقة / THD | > 99% / < 3% |
| بيانات المدخلات المباشرة | |
| الجهد المستمر: الاسمي / النطاق | 48 فولت / (40-60 فولت) |
| التيار الاسمي (في 48 Vdc و 800 W الخروج) | 18.5 أ |
| بيانات خروج التيار المتردد | |
| الكفاءة من التيار المتردد إلى التيار المتردد (EPC) / التيار المتردد إلى التيار المتردد | 95% / >92% |
|
الجهد الاسمي AC (يمكن تعديلها) |
120 فولت (100 - 130 فولت) |
| التردد / دقة التردد | 60 أو 50 هرتز / 0.03% |
| الطاقة الإخراجية الاسمية (VA) / (W) | 1000 VA / 800 W |
| التيار الاسمي | 8.3 A @ 120 Vac |
| العرض | مصباح LED الموجز |
