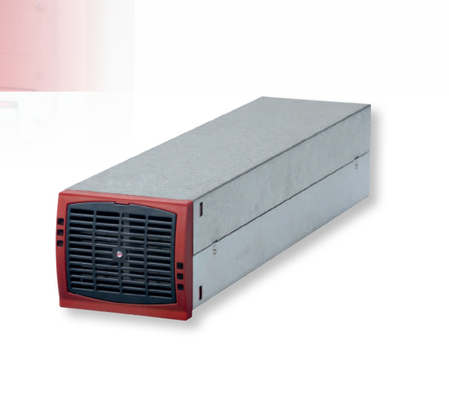

برافو هو عاكس وحدات مدمج مضغوط وقابل للتوسع يوفر موجة الصينوس نقية التيار المتردد. بالتزامن مع نظام الطاقة المترددة، فإنه يوفر احتياطي ممتاز التيار المتردد
يستخدم أحدث تكنولوجيا عاكس، مما يوفر كفاءة طاقة متفوقة في حجم صغير.
نقطة فشل واحدة مع قابلية التوسع الكاملة؛ ما يصل إلى 32 وحدة بالتوازي وكفاءة عالية تصل إلى 96٪ خفض تكاليف التشغيل.
جميع التطبيقات الحرجة للأعمال وجميع أنواع أحمال التيار المتردد. التصميم هو وحدات قابلة للتطوير مع وحدات عاكس قابلة للتبديل الساخن الذي يضمن الوقت المتوسط المنخفض لإصلاح (MTTR) ،تخفيض تكاليف الخدمة وتلبية الاحتياجات المتغيرة للتوسع في المستقبل.
| 24 / 230 | 48 / 230 | 60 / 230 | 110 ** / 230 | 220***/ 230 | |
| عامة | |||||
| الكهرومغناطيسية (المناعة) | EN 61000-4-2 / EN 61000-4-3 / EN 61000-4-4 / EN 61000-4-5 / EN 61000-4-6 / EN 61000-4-8 | ||||
| الكهرومغناطيسية (الانبعاثات) (الطبقة) | EN 55022 (أ) | EN 55022 (ب) | EN 55022 (أ) | EN 55022 (ب) | |
| السلامة | EN62040-1 | ||||
| التبريد / العزل | مجبر / مضاعف | ||||
| MTBF | 240000 ساعة (MIL-217-F) | ||||
| الكفاءة (النموذجية): تحويل الطاقة المحسن / على الخط | > 95.5% / > 89.5% | 96% / 91% | 960.5% / 92.5% | ||
| القوة الكهربائية المترددة DC/AC | 4300 Vdc | ||||
| أنظمة إضافية حقيقية متوافقة |
3 مستويات فصلها على AC خارج وDC في منافذ الطاقة 4 مستويات فصل على AC في الميناء |
||||
| RoHS | متوافق | ||||
| اهتزاز | GR63 اهتزاز المكتب 0 إلى 100 هرتز 0.1 غرام / اهتزاز النقل 5-100 هرتز 0.5 غرام 100 إلى 500 هرتز 1.5 غرام / اختبار انخفاض | ||||
| ظروف التشغيل |
مصممة للتركيب في بيئة IP20 أو IP21. عندما يتم تثبيته في بيئة غبارية أو رطبة، يجب اتخاذ التدابير المناسبة (تصفية الهواء،...) |
||||
| الارتفاع فوق سطح البحر دون تخفيض | < 1500 متر / تحديد > 1500 متر ٪ 0.8 لكل 100 متر | ||||
| درجة حرارة البيئة / درجة حرارة التخزين / الرطوبة النسبية | -20 إلى 50 درجة مئوية / -40 إلى 70 درجة مئوية / 95٪، غير مكثفة | ||||
| المواد (الغلاف) | الفولاذ المطلي بالزنك | ||||
| الطاقة الخارجة للـ AC | |||||
| الطاقة الإخراجية الاسمية (VA) / (W) | 1500 / 1200 | 2500 / 2000 | |||
| القدرة على زيادة الحمل لفترة قصيرة | 150 ٪ (15 ثانية) 110 ٪ دائمة داخل نطاق T ° | ||||
| عامل قوة الحمل المقبول | تصنيف الطاقة الكاملة من 0 محفزة إلى 0 سعة | ||||
| إدارة درجة الحرارة الداخلية وإيقاف التشغيل | نعم.. | ||||
| مواصفات مدخلات التيار المباشر | |||||
| الجهد الاسمي (DC) | 24 فولت | 48 فولت | 60 فولت | 110 فولت | 220 فولت |
| نطاق الجهد (DC) | 19 35 فولت | 40 - 60 فولت | 48 - 72 فولت | 90 - 160 فولت | 170 - 300 فولت |
| التيار الاسمي |
56 A (في 24 Vdc و 1200 واط) |
46 A (في 48 Vdc و 2000 واط) |
35 A (في 60 Vdc و طاقة 2000 واط |
19 A (في 110 Vdc و 2000 واط) |
9.8 A (في 220 Vdc) و طاقة 2000 واط |
| الحد الأقصى لتيار المدخل (لـ 15 ثانية) / موجة الجهد | 84 A / < 100 mV rms |
84 A / < 2 mV (فصوفا) |
52 A < 100 mV rms | 29 A / < 200 mV rms |
14.9 A / < 200 mV rms |
| حدود الجهد المدخل | يمكن اختيار المستخدم باستخدام واجهة T2S | ||||
|
مواصفات المدخلات المترددة مدخل التيار المتردد متاح فقط مع وحدات EPC ، وحدات REG ليس لديها أي ACin |
|||||
| الجهد الاسمي (AC) | 220/230/240 فولت 1P أو 3P (أقل من 3 رفوف لـ 3P) | ||||
| نطاق الجهد (AC) | 150-265 فولت | ||||
|
الإغلاق |
150 إلى 185 فولت تخفيض خطي 150 VA/120 واط لكل 10 فاكت | ||||
|
1200 VA / 960 W @ 150 واك |
2000 VA/1600 W @ 150 Vac | ||||
| نطاق الامتثال قبل النقل إلى DC | قابلة للتعديل | ||||
| عامل القوة | > 99٪ | ||||
| نطاق التردد (يمكن تحديده) / نطاق المزامنة | 50 60 هرتز / نطاق 47 53 هرتز / 57 63 هرتز | ||||
| المواصفات الخاصة بمخرجات التيار المتردد | |||||
| الجهد الاسمي (AC*) | 220/230/240 فولت | ||||
| التردد / دقة التردد | 50 - 60 هرتز / 0.03 ٪ | ||||
| التشوه الهارموني الكلي (حمل المقاومة) | < 1.5٪ | ||||
| وقت استرداد تأثير الحمل | 0.4 ثانية | ||||
| قم بتشغيل التأخير | 20 إلى 40 ثانية حسب عدد الوحدات المثبتة | ||||
| التيار الاسمي محمي ضد التيار العكسي | 6.6 أ | 10.9 أ | |||
| عامل القمة عند القوة الاسمية | 2.8: 1 | 3: 1 | |||
| مع إدارة الدوائر القصيرة والحماية | |||||
| قدرة إزالة الدائرة القصيرة |
10 × Inلمدة 20 ميسيك - متاحة في حين أن أساسية متاحة في منفذ مدخل التيار المتردد مع التحكم في الحجم والإدارة |
||||
| التيار الدائري القصير بعد إزالة القدرة | 2.1 Inخلال 15 ثانية و 1.5 ساعةnبعد 15 ثانية | ||||
| في أداء النقل | |||||
| (ماكس) الجهد انقطاع / إجمالي عابرة الجهد المدة (أكثر) | 0 s / 0 s | ||||
| الإشارة والإشراف | |||||
| العرض | مصباح LED الموجز | ||||
| إنتاج الإنذارات / الإشراف | جهات الاتصال الجافة على الرف / منفذ USB القياسي و MODBUS على T2S ، اختياري: Candis Display / Candis TCP-IP | ||||
| جهاز التحكم عن بعد | على الطرف الخلفي من الرف عبر T2S | ||||
