جهاز تحويل BWT1500 التسلسلي بجهد 48 فولت تيار مستمر و 220 فولت تيار مستمر، وهو جهاز تحويل يحول طاقة 48 فولت تيار مستمر / 220 فولت تيار مستمر التي توفرها إمدادات الطاقة ذات التيار المستمر للاتصالات إلى طاقة تيار متردد 220 فولت / 50 هرتز على شكل موجة جيبية. من خلال التحويل على طاقة التيار المستمر الداخلة، يوفر العاكس ذو الموجة الجيبية النقية للمستخدمين طاقة تيار متردد مستقرة وغير مشوهة. في حالة انقطاع التيار الكهربائي في الأماكن التجارية، فإنه يوفر للأجهزة الرئيسية طاقة بجهد وتردد خرج مرنين.
التحكم الرقمي: يعتمد تقنية DSP رقمية بالكامل و SPWM عالية التردد ذات 32 بت، والتي تتميز بقدرة قوية على مقاومة التداخل، وسرعة حساب سريعة، وذكاء عالٍ، ودقة تحكم دقيقة وشكل موجة خرج نقي.

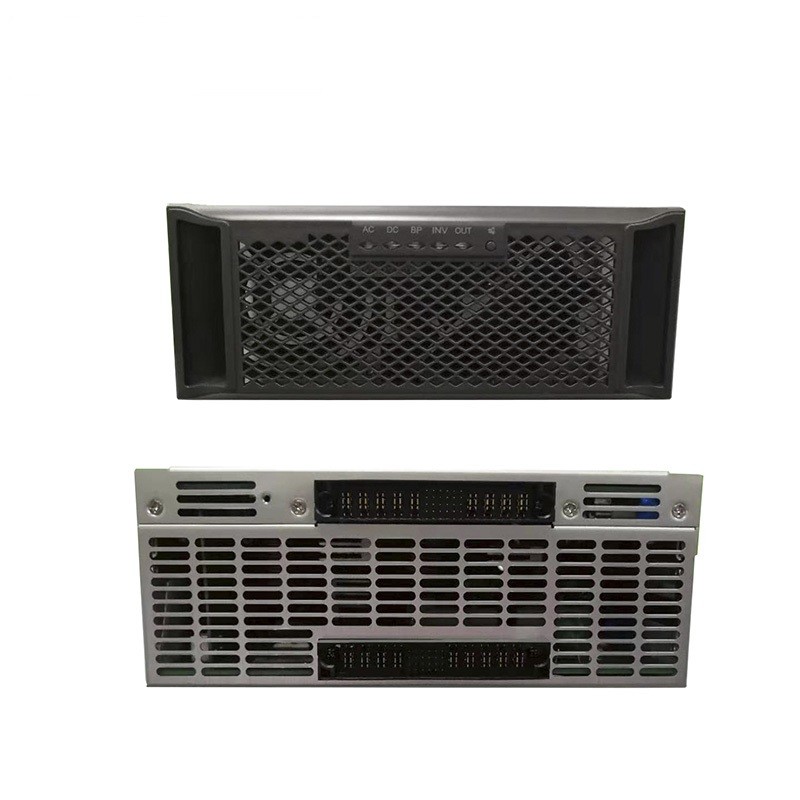

تصميم زائد عن الحاجة بالتوازي N+1: يمكنه تكوين نظام إمداد طاقة زائد عن الحاجة بالتوازي N+1. الوحدات احتياطية لبعضها البعض، مع موثوقية عالية وتكوين مرن. شاشة LCD رقمية كبيرة 128 * 64 لعرض معلومات البيانات، 4 شاشات LED للعرض أثناء التشغيل؛
لا توجد تقنية رئيسية تابعة بالتوازي: يتم التحكم في تشغيل وتوصيل كل وحدة بالتوازي بشكل مستقل بواسطة DSP المدمج، ولا توجد نقطة تعطل واحدة، وتدفق مستقل بين الوحدات.

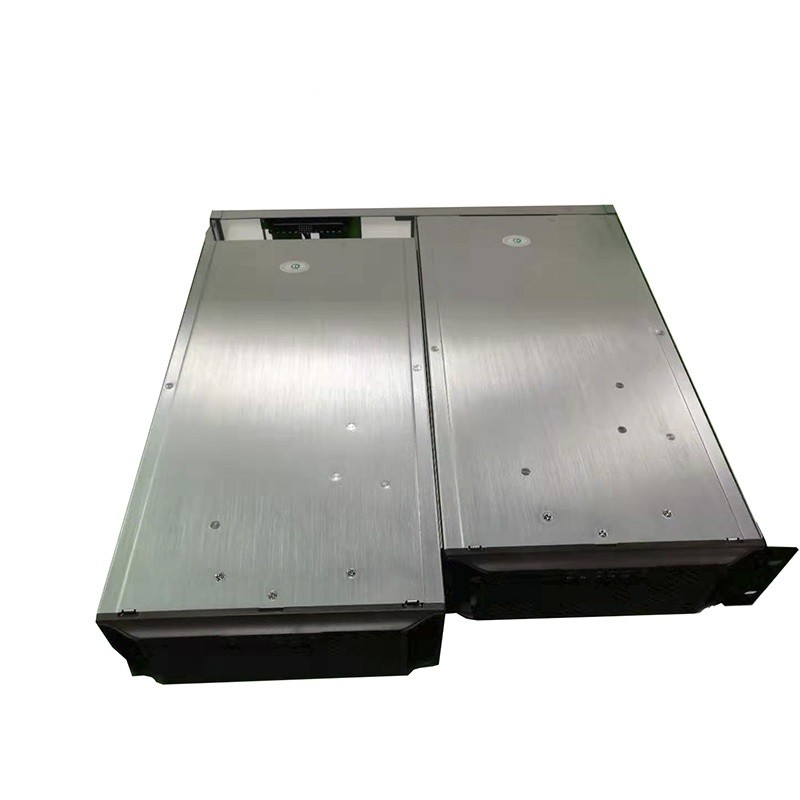

مع التوصيل الساخن: لا حاجة إلى إجراء أي إعدادات وتشغيل للمعلمات، قم بالتوصيل والتشغيل، تدخل الوحدة تلقائيًا في حالة التشغيل العادية، والصيانة والاستبدال بسيط وسريع.
تجاوز مدمج في الوحدة: يمكن للمستخدمين اختيار أولوية العاكس أو أولوية التجاوز
إدارة المراقبة: لوحة المؤشرات، إنذار صوتي وضوئي للأعطال، واجهة اتصال RS485 وتلامس جاف للأعطال.
وظيفة الحماية: لديها وظائف الجهد الزائد للإدخال، والجهد الزائد للإخراج، وارتفاع درجة الحرارة، والدائرة القصيرة وما إلى ذلك.

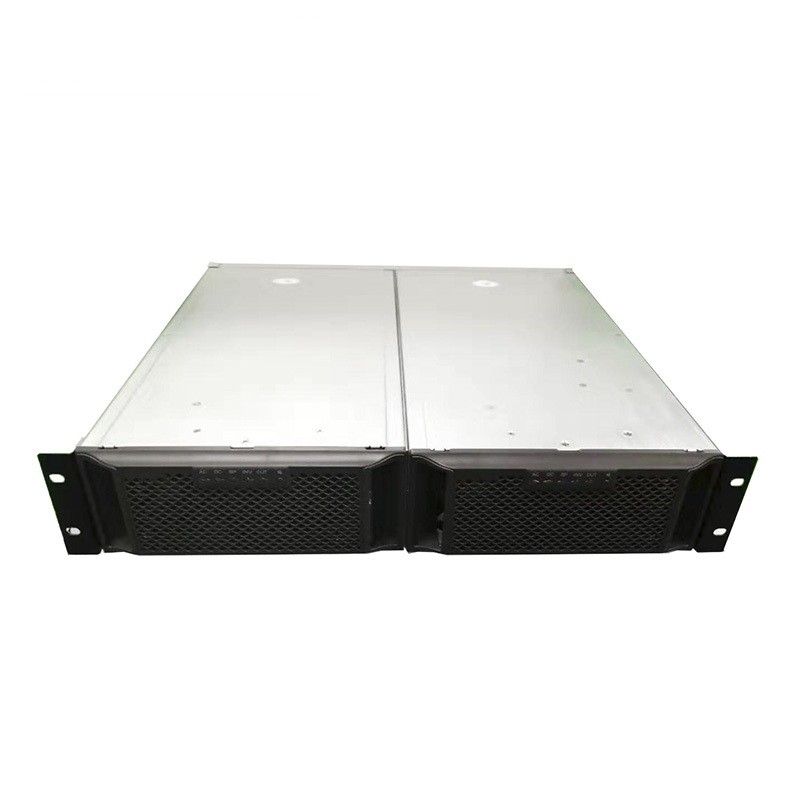

كثافة طاقة عالية: تصميم بعرض 1/2 19〞، الحجم هو نصف عرض العاكس التقليدي فقط، مما يوفر المساحة والتوازي المريح.
| البيانات الفنية | |
| الموديل | BWT48/220-2KVAS |
| الإدخال | |
| جهد دخل التيار المستمر | 48Vdc |
| تيار دخل التيار المستمر | 42.0 كحد أقصى |
| نطاق جهد دخل التيار المستمر | 40-60 فولت |
| الردNتيار الضوضاء | ≤10% |
| عامل القدرة | 0.8 |
| إدخال تجاوز التيار المتردد | |
| نطاق الجهد الداخل | 270V-190V(±10Vac) |
| التيار الداخل المقنن | 9.1A |
| وقت التحويل | <12ms |
| الإخراج | |
| سعة الإخراج | 2000VA |
| سعة الإخراج المقننة | 1600W |
| جهد الخرج المقنن | 220VAC |
| تيار الخرج المقنن | 3.6A |
| نطاق جهد الخرج | 220Vac (التسامح ±1.5%) |
| كفاءة الإخراج | ≥85% |
| تردد الخرج | 50 هرتز |
| نطاق التردد | 43~67 هرتز |
| موجة الخرج | موجة جيبية نقية |
| THD | ≤3% (تحميل الخط) |
| وقت التبديل (من وضع التجاوز إلى وضع العاكس) | ≤12ms (مع الحمل) |
| نطاق تردد الخرج | 50±0.1% أو 60±0.1% |
| ديناميكيRاستجابةTime | 5% (تحميل 0←→100%) |
| عامل القدرة | 0.8 |
| حماية التيار الزائد للإخراج | |
| سعة الحمل الزائد | الاستمرار في العمل لمدة 10 دقائق @105% |
| سعة الحمل الزائد | الاستمرار في العمل لمدة دقيقة واحدة @ 125% |
| حماية من درجة الحرارة الزائدة | نعم |
| حماية ماس كهربائي | نعم (لا تختبر تحت توصيل التيار المتردد) |
| حماية التوصيل العكسي | نعم |
| أداء اختبار البيئة | |
| درجة الحرارة المحيطة. | -20~ +50℃ |
| تشغيل درجة الحرارة العالية | 50±2℃ (الحمل المقنن 24 ساعة) |
| تشغيل درجة الحرارة المنخفضة | -20±2℃ (الحمل المقنن 24 ساعة) |
| تخزين درجة الحرارة العالية | 80±2 ℃،24 ساعة |
| تخزين درجة الحرارة المنخفضة | -40±2℃،24 ساعة |
| الرطوبة | 0~90%،لا يوجد تكثف للرطوبة |
| ارتفاع التشغيل (م) | ارتفاع الطاقة الكاملة حتى 2000 متر. تخفيض -2% / 100 متر، أقصى ارتفاع 5000 متر |
| الوضع المتوازي | |
| الكميات المتوازية القصوى | 8 وحدات |
