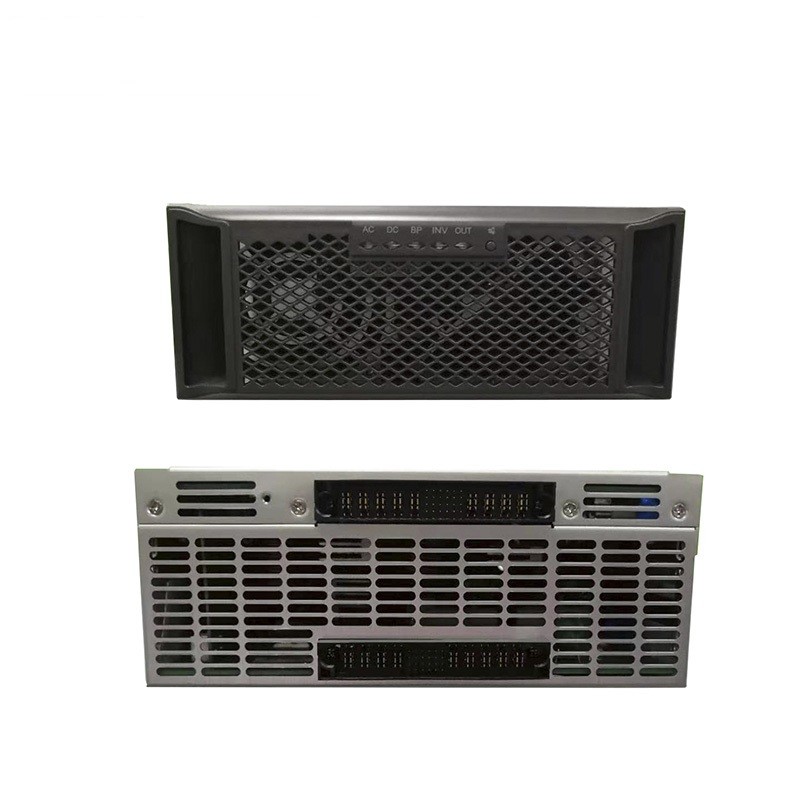

عاكس الاتصال المتوازي 48Vdc & 220Vdc هو جهاز عكس يحول طاقة 48V dc/220Vdc المقدمة من مصدر الطاقة المتردد المتردد للاتصال إلى طاقة AC sinusoidal 220V/50Hz.من خلال التحويل على طاقة التيار المشترك المدخلة، يقدم محول الموجات السينية النقية للمستخدمين طاقة متغيرة مستقرة وغير مشوهة. في حالة انقطاع الطاقة في أماكن العمل،يقدم أجهزة رئيسية قوة الجهد الخروج مرنة والتردد.
التحكم الرقمي: يعتمد على تكنولوجيا SPWM الرقمية الكاملة و عالية التردد DSP 32 بت ، وتتميز بقدرة قوية على مكافحة التدخلات ، وسرعة حساب سريعة ، وذكاء عالية ،دقة التحكم الدقيقة وشكل الموجة الخارجي النقي
تصميم N + 1 المتوازي الاضافي: يمكن أن يشكل نظام إمدادات الطاقة المتوازي الاضافي N + 1. الوحدات هي النسخ الاحتياطية لبعضها البعض ، مع موثوقية عالية وتكوين مرن.معلومات بيانات شاشة LCD الرقمية الكبيرة 128 * 64،4 تعمل شاشة LED
لا تكنولوجيا موازية للعبيد: يتم التحكم بشكل مستقل في تشغيل كل وحدة والاتصال الموازي بواسطة DSP المدمج ، لا توجد نقطة فشل واحدة ،التدفق المستقل بين الوحدات.

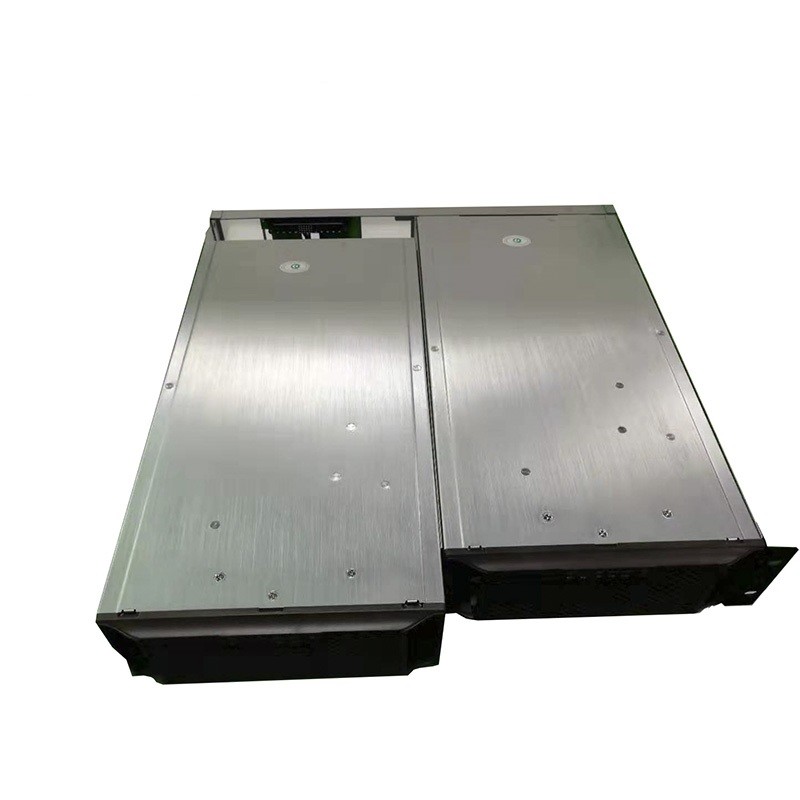

مع التوصيل الساخن: لا حاجة للقيام بأي تعيين المعلمات والتشغيل ، التوصيل واللعب ، والوحدة تدخل تلقائيًا إلى حالة العمل العادية ، والصيانة والاستبدال بسيط وسريع.
وحدة مدمجة في التحايل: يمكن للمستخدمين اختيار الأولوية عاكس أو تحويل الأولوية
إدارة المراقبة: لوحة مؤشرات، إنذار صوتي ضوئي، واجهة الاتصال RS485 والاتصال الجاف بالخطأ.
وظيفة الحماية: لديها وظائف الإدخال فوق الجهد ، الإخراج فوق الجهد ، فوق درجة الحرارة ، الدائرة القصيرة وهكذا.

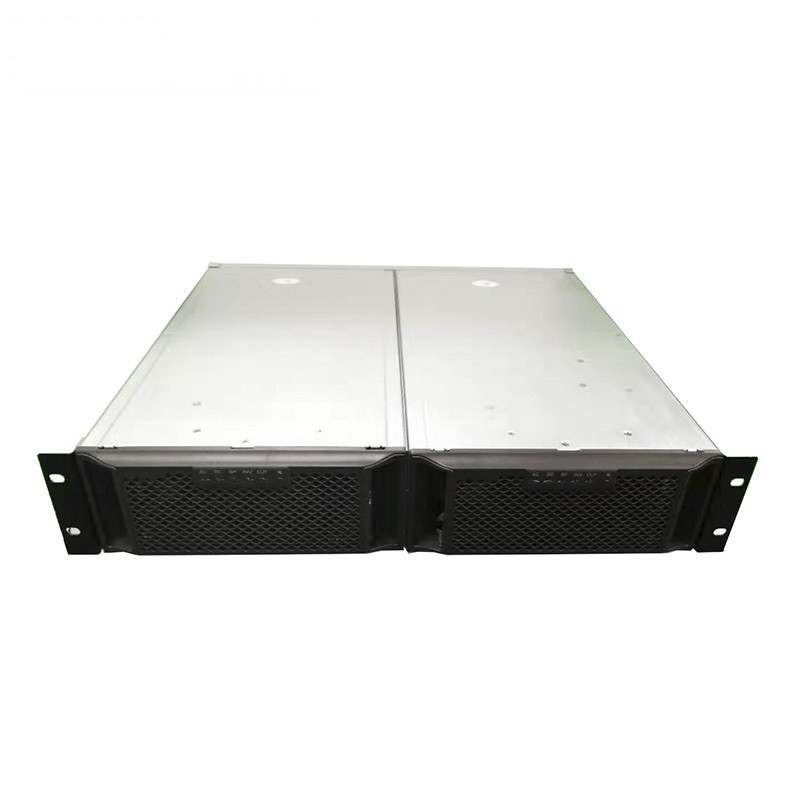

كثافة الطاقة العالية: 1/2 19 ′′ عرض التصميم، والحجم هو نصف فقط عرض المحول التقليدي، وتوفير المساحة والموازية مريحة
| النموذج | إشارة إلى أن الجهاز لا يسمح بتشغيل جهاز التشغيل |
| إدخال | |
| الجهد الدخالي المتردد | 48Vdc |
| التيار الداخلي المتردد | 63.0ماكس |
| نطاق الجهد المدخل المتردد | 40-60 فولت |
| ملء الخلفينoise التيار | ≤ 10% |
| الـ PF | 0.8 |
| مدخل AC BY-PASS | |
| نطاق الجهد المدخل | 270V-190V ((± 10Vac) |
| التيار المدخل المسموح به | 13.6أ |
| وقت النقل | < 12ms |
| النتيجة | |
| قدرة الإنتاج | 3000VA |
| قدرة الإنتاج المسموح بها | 2400 واط |
| الصادرات الاسمية الجهد | 220VAC |
| التيار الصادر المسموح به | 11.0A |
| نطاق الجهد الخارجي | 220Vac ((التسامح ± 1.5٪)) |
| كفاءة الإنتاج | ≥85% |
| تردد الإخراج | 50 هرتز |
| نطاق التردد | 43~67 هرتز |
| موجة الإخراج | موجة الجيب النقية |
| THD | ≤ 3% (حمل الخط) |
| وقت التبديل (من خلال المرور إلى وضع العاكس) | ≤12ms (مع الحمل) |
| نطاق تردد الإخراج | 50±0.1% أو 60±0.1% |
| ديناميكيةRإسبونTإيم | 5% ((حمل 0←→100%) |
| الـ PF | 0.8 |
| الخروج فوق الحماية الحالية | |
| السعة الزائدة | واصل العمل لمدة 10 دقائق @105% |
| السعة الزائدة | استمر بالعمل 1 دقيقة @ 125% |
| الحماية من الحرارة | نعم.. |
| الحماية من الاختصار | نعم (لا تختبر تحت AC Connect) |
| حماية الاتصال العكسي | نعم.. |
| أداء الاختبار البيئي | |
| درجة الحرارة المحيطة | -20~ +50 درجة مئوية |
| تشغيل درجة حرارة عالية | 50 ± 2 درجة مئوية (حمل مقياسي 24 ساعة) |
| تشغيل درجة حرارة منخفضة | -20±2 درجة مئوية (حمل مقياسي 24 ساعة) |
| تخزين درجات حرارة عالية | 80±2 درجة مئوية,24 ساعة |
| تخزين درجات حرارة منخفضة | -40±2°C,24 ساعة |
| الرطوبة | 0~90%,لا توتر للرطوبة |
| ارتفاع التشغيل (م) | الارتفاع الطاقة الكاملة تصل إلى 2000m. -2% / 100m، الارتفاع الأقصى 5000m |
| وضع موازي | |
| الكميات الموازية القصوى | 8 وحدات |
