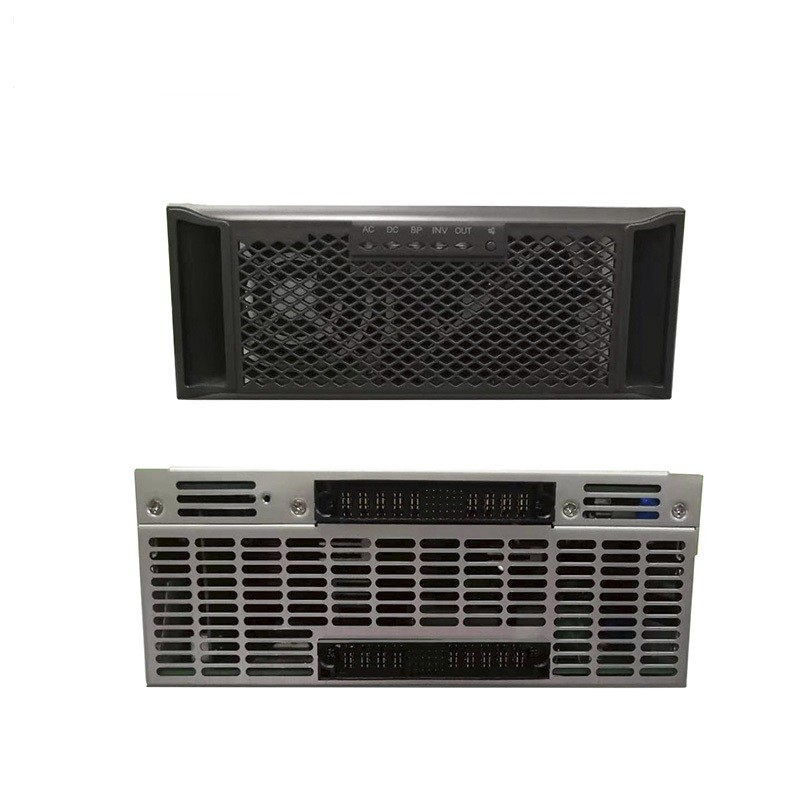

جهاز تحويل BWT1500 serial 220Vdc &220Vdc ذو التوصيل المتوازي المعياري هو جهاز تحويل يحول طاقة التيار المستمر 220 فولت / 220 فولت المستمدة من مصدر طاقة التيار المستمر للاتصالات إلى طاقة تيار متردد 220 فولت / 50 هرتز على شكل موجة جيبية. من خلال التحويل على طاقة التيار المستمر الداخلة، يوفر العاكس ذو الموجة الجيبية النقية للمستخدمين طاقة تيار متردد مستقرة وغير مشوهة. في حالة انقطاع التيار الكهربائي في الأماكن التجارية، فإنه يوفر للأجهزة الرئيسية طاقة بجهد وتردد خرج مرنين.
التحكم الرقمي: يعتمد تقنية DSP رقمية بالكامل 32 بت وتقنية SPWM عالية التردد، والتي تتميز بقدرة قوية على مقاومة التداخل، وسرعة حساب سريعة، وذكاء عالٍ، ودقة تحكم دقيقة وشكل موجة خرج نقي.

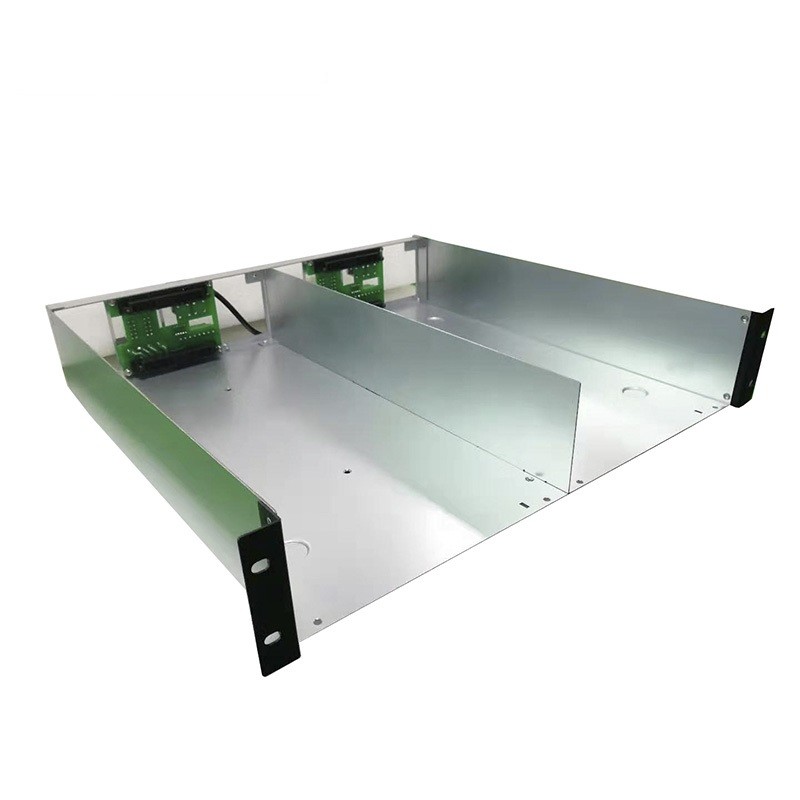

تصميم متوازي N+1 زائد عن الحاجة: يمكنه تشكيل نظام إمداد طاقة متوازي N+1 زائد عن الحاجة. الوحدات احتياطية لبعضها البعض، مع موثوقية عالية وتكوين مرن. شاشة LCD رقمية كبيرة 128 * 64 لعرض معلومات البيانات، 4 مصابيح LED لعرض التشغيل؛
تقنية التوازي بدون رئيسي وتابع: يتم التحكم في تشغيل وتوصيل كل وحدة بشكل مستقل بواسطة DSP المدمج، ولا توجد نقطة تعطل واحدة، وتدفق مستقل بين الوحدات.
مع التوصيل الساخن: لا حاجة إلى إجراء أي إعدادات للمعلمات والتشغيل، قم بالتوصيل والتشغيل، تدخل الوحدة تلقائيًا في حالة التشغيل العادية، والصيانة والاستبدال بسيط وسريع.
تجاوز مدمج في الوحدة: يمكن للمستخدمين اختيار أولوية العاكس أو أولوية التجاوز
إدارة المراقبة: لوحة المؤشرات، إنذار صوتي وضوئي للأعطال، واجهة اتصال RS485 وتلامس جاف للأعطال.
وظيفة الحماية: لديها وظائف الجهد الزائد للإدخال، والجهد الزائد للإخراج، وارتفاع درجة الحرارة، وقصر الدائرة وما إلى ذلك.

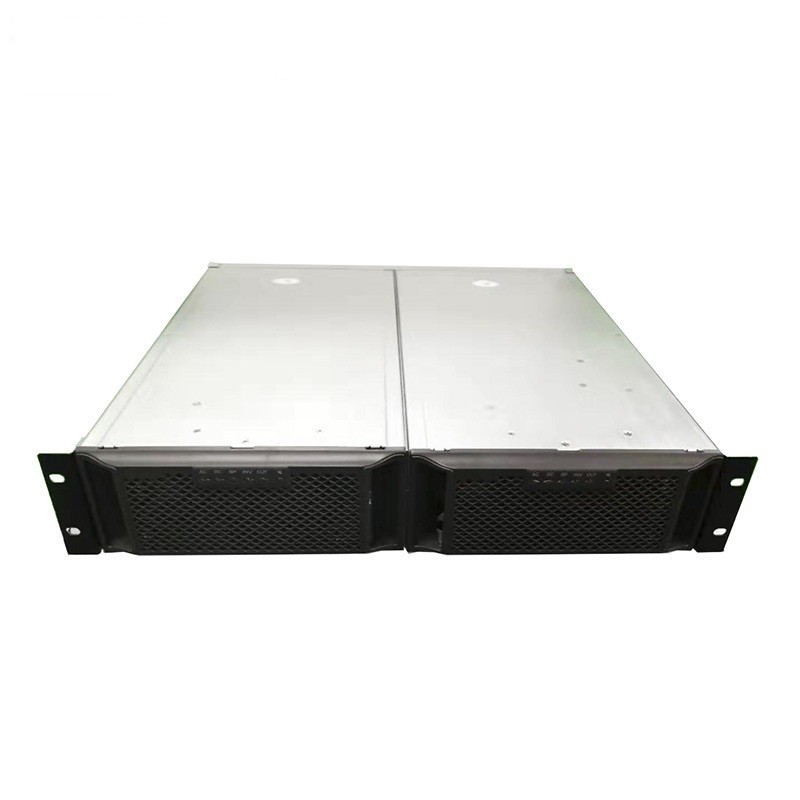

كثافة طاقة عالية: تصميم بعرض 1/2 19〞، الحجم هو نصف عرض العاكس التقليدي فقط، مما يوفر المساحة والتوازي المريح.
| البيانات الفنية | |

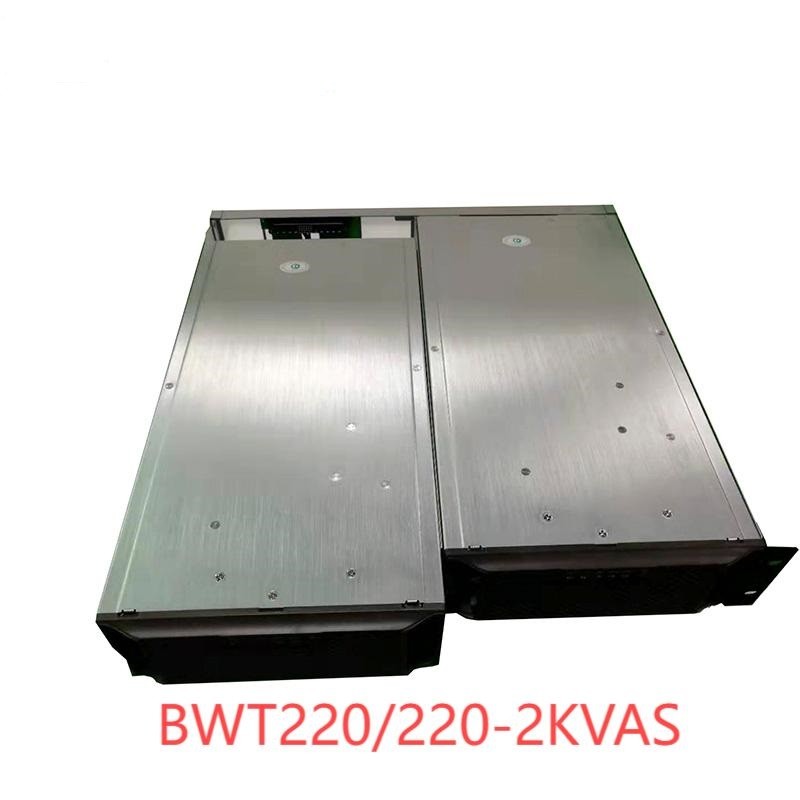

| الموديل | BWT220/220-2KVAS |
| الإدخال | |
| جهد دخل التيار المستمر | 220Vdc |
| تيار دخل التيار المستمر | 9.1 كحد أقصى |
| نطاق جهد دخل التيار المستمر | 190-270 فولت |
| الردNتيار الضوضاء | ≤10% |
| PF | 0.8 |
| إدخال تجاوز التيار المتردد | |
| نطاق جهد الإدخال | 270V-190V(±10Vac) |
| التيار المقنن للإدخال | 9.1A |
| وقت التحويل | <12ms |
| الإخراج | |
| سعة الإخراج | 2000VA |
| سعة الإخراج المقدرة | 1600W |
| جهد الخرج المقنن | 220VAC |
| تيار الخرج المقنن | 7.3A |
| نطاق جهد الخرج | 220Vac (التسامح ±1.5%) |
| كفاءة الإخراج | ≥85% |
| تردد الخرج | 50 هرتز |
| نطاق التردد | 43~67 هرتز |
| موجة الإخراج | موجة جيبية نقية |
| THD | ≤3% (تحميل خط) |
| وقت التبديل (من وضع التجاوز إلى وضع العاكس) | ≤12ms (مع الحمل) |
| نطاق تردد الخرج | 50±0.1% أو 60±0.1% |
| ديناميكيResponseTime | 5% (تحميل 0←→100%) |
| PF | 0.8 |
| حماية التيار الزائد للإخراج | |
| سعة الحمل الزائد | العمل المستمر 10 دقائق @105% |
| سعة الحمل الزائد | العمل المستمر 1 دقيقة @ 125% |
| حماية درجة الحرارة الزائدة | نعم |
| حماية ماس كهربائي | نعم (لا تختبر تحت توصيل التيار المتردد) |
| حماية التوصيل العكسي | نعم |
| أداء اختبار البيئة | |
| درجة الحرارة المحيطة. | -20~ +50℃ |
| تشغيل درجة الحرارة العالية | 50±2℃ (الحمل المقنن 24 ساعة) |
| تشغيل درجة الحرارة المنخفضة | -20±2℃ (الحمل المقنن 24 ساعة) |
| تخزين درجة الحرارة العالية | 80±2 ℃،24 ساعة |
| تخزين درجة الحرارة المنخفضة | -40±2℃،24 ساعة |
| الرطوبة | 0~90%،لا تكثف الرطوبة |
| ارتفاع التشغيل (م) | ارتفاع الطاقة الكاملة حتى 2000 متر. تخفيض -2% / 100 متر، أقصى ارتفاع 5000 متر |
| الوضع المتوازي | |
| الكميات المتوازية القصوى | 8 وحدات |
