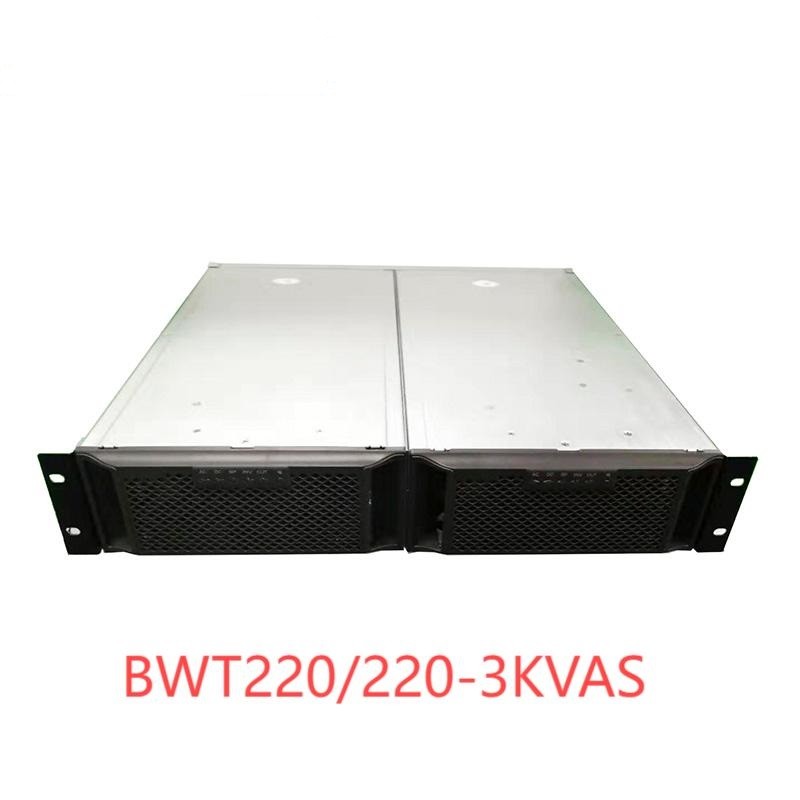

جهاز تحويل BWT1500 ذو التوصيل المتوازي المعياري بجهد 220 فولت تيار مستمر و 220 فولت تيار مستمر هو جهاز تحويل يحول طاقة 220 فولت تيار مستمر / 220 فولت تيار مستمر التي يتم توفيرها بواسطة مصدر طاقة التيار المستمر للاتصالات إلى طاقة تيار متردد 220 فولت / 50 هرتز على شكل موجة جيبية. من خلال التحويل على طاقة التيار المستمر الداخلة، يوفر العاكس ذو الموجة الجيبية النقية للمستخدمين طاقة تيار متردد مستقرة وغير مشوهة. في حالة انقطاع التيار الكهربائي في الأماكن التجارية، فإنه يوفر للأجهزة الرئيسية طاقة بجهد وتردد خرج مرنين.
التحكم الرقمي: يعتمد تقنية DSP رقمية بالكامل و SPWM عالية التردد 32 بت، والتي تتميز بقدرة قوية على مقاومة التداخل، وسرعة حساب سريعة، وذكاء عالٍ، ودقة تحكم دقيقة وشكل موجة خرج نقي.

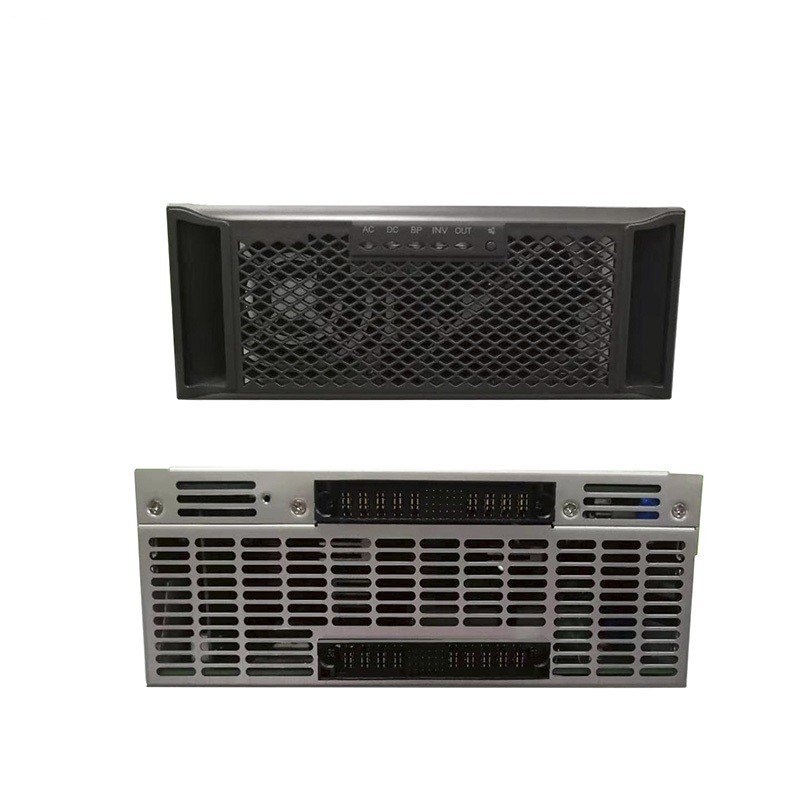

تصميم متوازي زائد واحد (N+1) زائد عن الحاجة: يمكنه تكوين نظام إمداد طاقة متوازي زائد عن الحاجة (N+1). الوحدات احتياطية لبعضها البعض، مع موثوقية عالية وتكوين مرن. شاشة LCD رقمية كبيرة 128 * 64 لعرض معلومات البيانات، 4 مصابيح LED لعرض التشغيل؛
تقنية التوازي بدون رئيسي وتابع: يتم التحكم في تشغيل وتوصيل كل وحدة بشكل مستقل بواسطة DSP المدمج، ولا توجد نقطة تعطل واحدة، وتدفق مستقل بين الوحدات.

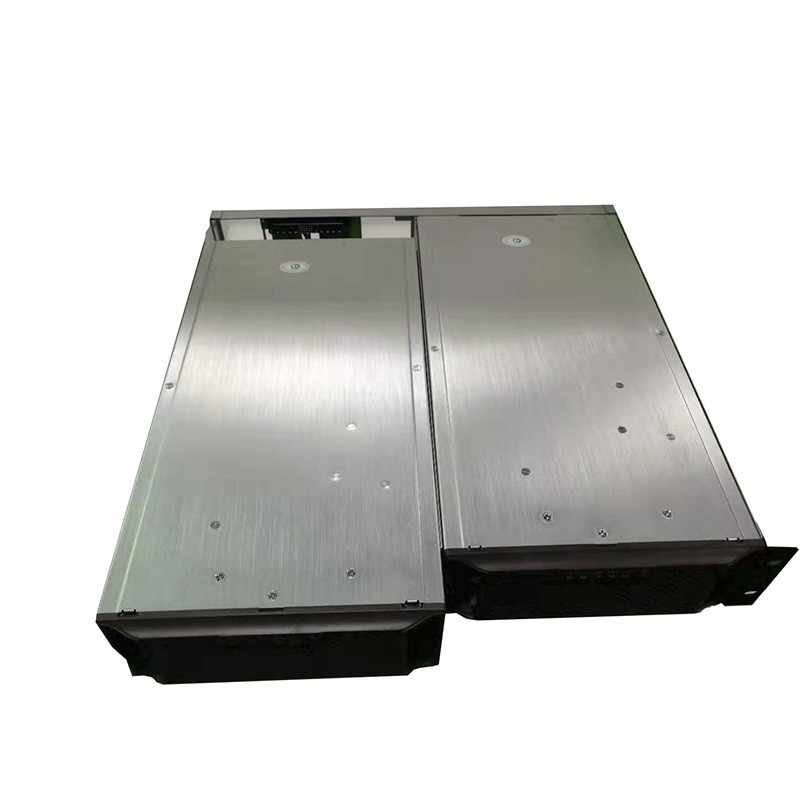

مع التوصيل الساخن: لا حاجة إلى إجراء أي إعدادات للمعلمات والتشغيل، التوصيل والتشغيل، تدخل الوحدة تلقائيًا في حالة التشغيل العادية، والصيانة والاستبدال بسيط وسريع.
تجاوز مدمج في الوحدة: يمكن للمستخدمين اختيار أولوية العاكس أو أولوية التجاوز
إدارة المراقبة: لوحة المؤشرات، إنذار صوتي وضوئي للأعطال، واجهة اتصال RS485 وجهة اتصال جافة للأعطال.
وظيفة الحماية: لديها وظائف الجهد الزائد للإدخال، والجهد الزائد للإخراج، وارتفاع درجة الحرارة، وقصر الدائرة وما إلى ذلك.

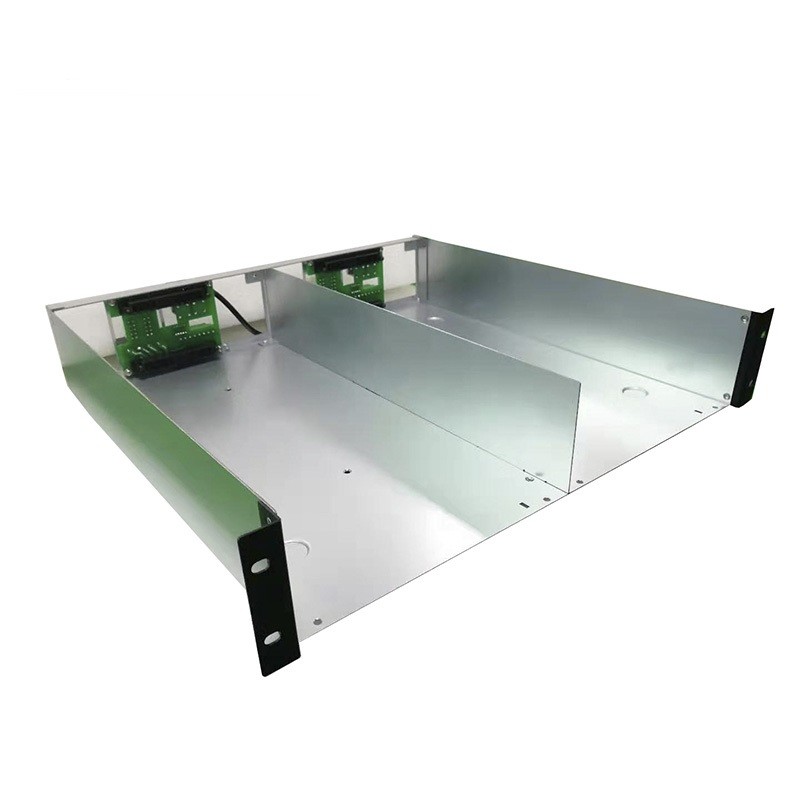

كثافة طاقة عالية: تصميم بعرض 1/2 19〞، الحجم هو نصف عرض العاكس التقليدي فقط، مما يوفر المساحة والتوازي المريح.
| البيانات الفنية | |
| الموديل | BWT220/220-3KVAS |
| الإدخال | |
| جهد دخل التيار المستمر | 220Vdc |
| تيار دخل التيار المستمر | 13.6 كحد أقصى |
| نطاق جهد دخل التيار المستمر | 190-270 فولت |
| الردنتيار الضوضاء | ≤10% |
| عامل القدرة | 0.8 |
| إدخال تجاوز التيار المتردد | |
| نطاق جهد الإدخال | 270 فولت - 190 فولت (±10 فولت تيار متردد) |
| التيار المقنن للإدخال | 13.6 أمبير |
| وقت التحويل | <12 مللي ثانية |
| الإخراج | |
| سعة الإخراج | 3000VA |
| سعة الإخراج المقدرة | 2400 واط |
| جهد الخرج المقنن | 220VAC |
| التيار المقنن للإخراج | 10.9 أمبير |
| نطاق جهد الخرج | 220Vac (التسامح ±1.5%) |
| كفاءة الإخراج | ≥85% |
| تردد الخرج | 50 هرتز |
| نطاق التردد | 43~67 هرتز |
| موجة الخرج | موجة جيبية نقية |
| THD | ≤3% (تحميل الخط) |
| وقت التبديل (من وضع التجاوز إلى وضع العاكس) | ≤12 مللي ثانية (مع الحمل) |
| نطاق تردد الخرج | 50±0.1% أو 60±0.1% |
| ديناميكيRالاستجابةTime | 5% (الحمل 0←→100%) |
| عامل القدرة | 0.8 |
| حماية التيار الزائد للإخراج | |
| سعة الحمل الزائد | العمل المستمر 10 دقائق @105% |
| سعة الحمل الزائد | العمل المستمر 1 دقيقة @ 125% |
| الحماية من درجة الحرارة الزائدة | نعم |
| حماية ماس كهربائي | نعم (لا تختبر تحت توصيل التيار المتردد) |
| حماية التوصيل العكسي | نعم |
| أداء اختبار البيئة | |
| درجة الحرارة المحيطة. | -20~ +50℃ |
| تشغيل درجة الحرارة العالية | 50±2℃ (الحمل المقنن 24 ساعة) |
| تشغيل درجة الحرارة المنخفضة | -20±2℃ (الحمل المقنن 24 ساعة) |
| تخزين درجة الحرارة العالية | 80±2 ℃,24 ساعة |
| تخزين درجة الحرارة المنخفضة | -40±2℃,24 ساعة |
| الرطوبة | 0~90%,لا تكثف الرطوبة |
| ارتفاع التشغيل (م) | ارتفاع الطاقة الكاملة حتى 2000 متر. تخفيض -2% / 100 متر، أقصى ارتفاع 5000 متر |
| الوضع المتوازي | |
| الكميات المتوازية القصوى | 8 وحدات |
