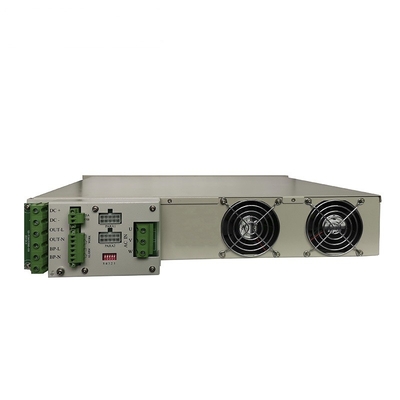

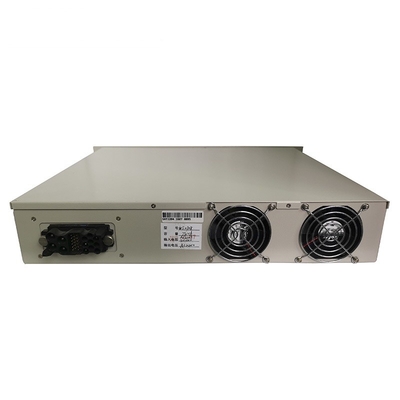

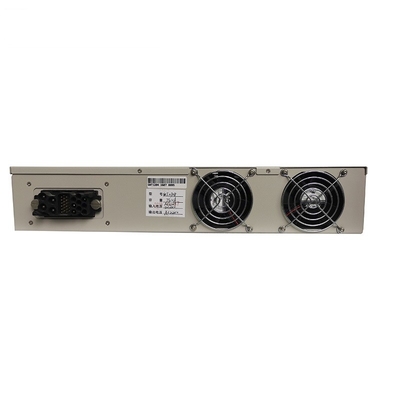

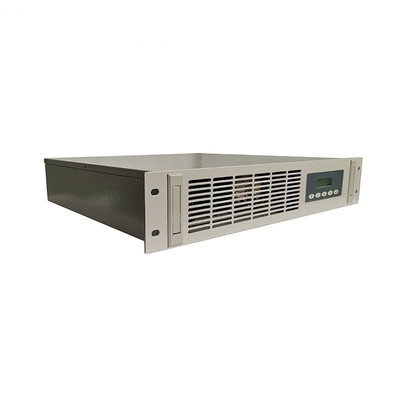

تم تصميم العاكس المتوازي BWT-DT2000 خصيصًا لتطبيق موثوقية وإمداد الطاقة الفعال من حيث التكلفة وعالي السلامة. يستخدم تقنية العواكس ذات العزل الكامل (الكهربائي) لتحويل التيار المباشر إلى تيار متردد (AC) عالي الجودة ونقي على شكل موجة جيبية، وهو نوع مثبت على الحامل سهل التركيب في الخزانة.
لديها مزايا التشغيل البسيط والضوضاء المنخفضة وعدم التلوث والحصول على البيانات في الوقت الفعلي والاتصال عن بعد، مما يوفر الراحة لمستخدمي النظام لتنفيذ إدارة الشبكة والمراقبة عن بعد. لا يصلح العاكس فقط لمجال الطاقة والاتصالات، ولكنه مناسب أيضًا لأماكن أخرى تتطلب إمداد طاقة عالي الجودة.
سلسلة العواكس المتوازية BWT-DT2000 هي عواكس ذكية. تحقق تقنية التحكم الرقمي DSP ذات 32 بت التحكم في الخط ببساطة وموثوقية وسرعة للاستجابة لتغيرات البيئة الخارجية.
تعتمد سلسلة العواكس المتوازية BWT-DT2000 تقنية تعديل عرض النبضة SPWM وتخرج موجة جيبية نقية بتردد ثابت وجهد ثابت وتصفية للضوضاء وتشوه منخفض.
تتمتع سلسلة العواكس المتوازية BWT-DT2000 بقدرة حمل قوية ومفتاح تجاوز مدمج، مما يحسن استمرارية وموثوقية إمداد الطاقة للعواكس.
تعتمد سلسلة العواكس المتوازية BWT-DT2000 تقنية متقدمة لقمع الضوضاء بالحقن الخلفي عند إدخال التيار المستمر، ولا تتداخل مع معدات الاتصال الأخرى التي تشترك في إمداد الطاقة المستمر. يعتمد إدخال التيار المتردد على تصفية متعددة للقضاء على تدخل شبكة الطاقة البلدية وتلبية متطلبات إمداد الطاقة المتردد الرئيسي في نظام التطبيق.
يمكن ضبط العواكس المتوازية من سلسلة BWT-DT2000 بمرونة على إمداد التيار المتردد الرئيسي وإمداد التيار المستمر الرئيسي (من خلال إعدادات شاشة LCD الميدانية)
إمداد الطاقة العاكس المتوازي من سلسلة BWT-DT2000 عند فشل إنذار الجرس، يمكن إغلاقه عن طريق مفتاح كتم الصوت
تصميم إمداد الطاقة العاكس المتوازي من سلسلة BWT-DT2000 مثالي، مما يسمح بقطع التيار المستمر في حالة البدء، والتبديل تلقائيًا إلى تجاوز الطاقة، ولا يؤثر على حمل إمداد الطاقة، وهو مناسب لصيانة البطارية واستبدالها؛
وضع الاتصال RS485، بروتوكول MODBUS.
| شكل المنتج | الطاقة المقدرة | 1KVA | 2KVA | 3KVA | 5KVA | 6KVA |
| الأبعاد(العرض × الارتفاع × العمق)(مم) | 19"2U | 19"2U | ||||
| 490×88×385 | 490×88×392 | |||||
| معلمة الإدخال | جهد إدخال التيار المستمر | 110VDC | ||||
| تيار إدخال التيار المتردد | 4.55A | 9.1A | 13.6A | 22.7A | 27.3A | |
| نطاق إدخال التيار المستمر | 92～142VDC | |||||
| نطاق إدخال التجاوز | 176～264VAC | |||||
| وقت تبديل التجاوز |
النوع الإلكتروني＜5ms(خارجي) النوع الميكانيكي＜20ms |
|||||
| خرج التيار المتردد | جهد الخرج المقنن | 220VAC | ||||
| تردد الخرج المقنن | 50 هرتز | |||||
| تنظيم الحمل | ＜1% | |||||
| دقة التردد | ＜0.1% | |||||
| عامل الذروة | 3:1 | |||||
| تشوه الموجة | مقاومة الحمل الكامل＜3%,الحمل الكامل غير الخطي＜5% | |||||
| الاستجابة الديناميكية | نطاق الجهد العابر＜3%,وقت استعادة الاستجابة العابرة ≤60ms(الحمل من 0 إلى 100) | |||||
| تدفق غير متساوٍ موازٍ | ＜3% من التيار المقنن RMS | |||||
| قدرة التحميل الزائد |
تيار الحمل＜105%، عمل مستمر تيار الحمل 105～125%، عمل مستمر إيقاف التشغيل لمدة 10 دقائق تيار الحمل 125～150%,عمل مستمر بعد إيقاف التشغيل لمدة دقيقة واحدة تيار الحمل＞150%,بعد إيقاف التشغيل لمدة 20 مللي ثانية |
|||||
| وظيفة الحماية | حماية توصيل الإدخال، حماية الجهد المنخفض والإفراط في الجهد، حماية الحمل الزائد للإخراج، حماية ماس كهربائي للإخراج، حماية من درجة الحرارة الزائدة | |||||
| الاتصال | واجهة الاتصال | RS485 | ||||
| بيئة العمل | قوة العزل | 2KVac,1 دقيقة | ||||
| الضوضاء (1 م) | ＜45dB | |||||
| درجة حرارة التشغيل المحيطة | －10～50 درجة مئوية | |||||
| درجة حرارة النقل والتخزين | －40～70 درجة مئوية | |||||
| الرطوبة النسبية | 0～90%، بدون تكثف | |||||
| الارتفاع النسبي (م) | ≤3000m,1500～3000 م، انخفاض بنسبة 1% في الإخراج لكل زيادة 100 متر | |||||
