الميزات الرئيسية:
| البيانات التقنية | |
| النموذج | (بي دبليو تي 12/220-3)000 واط |
| إدخال | |
| الجهد المدخل من التيار المتردد | 170~270 فولتنورم) |
| مفصل التيار المتردد | 13.63A MCB |
| الجهد المدخل للبطارية | 12Vdc |
| نطاق فولتاج البطارية | 10-15Vdc |
| مفصل مدخل البطارية | 250@MCB |
| التبريد | تبريد القوة |
| التيار الداخلي المتردد | 300A ماكس |
| تردد الإخراج | 50 هرتز ± 0.1% |
| النتيجة | |
| قدرة الإنتاج المسموح بها | 3000 واط |
| الصادرات الاسمية الجهد | 220VAC (وضع عاكس) |
| التيار الصادر المسموح به | 13.63A |
| نطاق الجهد الخارجي | 220Vac ((التسامح ± 5٪ @ وضع المحول) |
| مصدر خروج التيار المتردد | NEMA L5-30R*2 |
| كفاءة الإنتاج | 85 ~ 90% (وضع عاكس) |
| تردد الإخراج | 50 هرتز |
| نطاق التردد | 47 ~ 53 هرتز |
| موجة الإخراج | موجة الجيب النقية |
| THD | ≤ 3% (حمل الخط) |
| وقت التبديل (من خلال المرور إلى وضع العاكس) | ≤6ms (مع الحمل) |
| ميزة الحماية | |
| التيار المتردد تحت حماية مفتاح الجهد | ≤170Vac (جهد رد الفعل ≥10Vac) |
| حماية مفتاح التيار المتردد فوق الجهد | ≥280AC |
| ارتفاع درجة الحرارة | نعم (التبديل التلقائي) |
| البطارية تحت نقطة حماية الجهد | ≤ 85 |
| البطارية إنذار منخفض الجهد | 12.6±0.5 |
| أوهخروجه حماية فوق التيار | |
| السعة الزائدة | مواصلة العمل 30s @ زيادة الحمل 110٪ ~ 120٪ |
| السعة الزائدة | استمر في العمل 300ms @ أكثر من الحمل 160% |
| الحماية من الحرارة | نعم.. |
| الحماية من الاختصار | نعم (لا تختبر تحت AC Connect) |
| حماية الاتصال العكسي | نعم.. |
| الناتج OVP | ≥ 140VAC ((وضع المحول) |
| إنذار انخفاض الجهد | ≤ 85VAC (وضع التبديل) |
| السلامة و الكهرباء الكهرومغناطيسية | |
| القوة الكهربائية ((AC-Chassis) | 3500Vdc/10mA//1min.لا توجد إشارة لمحة ، لا تعطيل ، لا قوس (أولوية مدخل AC فقط) |
| القوة الكهربائية (DC-Chassis) |
750 فولت / 10mA / 1 دقيقة لا فلاش ، لا انهيار
|
| LVD | EN 60950-1 |
| EMC/EM I | EN 61000-6-3 ؛ EN 61000-6-1 ؛ IEC 61000-6-2 و IEC 61000-6-4 |
|
الـ ROHS
|
الـ IEC 62321-4 ، IEC 62321-5 ، IEC 62321-6 ، IEC 62321-7 ، IEC 62321-8
|
| أداء الاختبار البيئي | |
| درجة الحرارة المحيطة | 0~ +40 درجة مئوية |
| تشغيل درجة حرارة عالية | 40±2 درجة مئوية (حمل مقياسي 24 ساعة) |
| تشغيل درجة حرارة منخفضة | 0 ± 2 درجة مئوية (حمل مقياسي 24 ساعة) |
| تخزين درجات حرارة عالية | 50±2 °C، 24 ساعة |
| تخزين درجات حرارة منخفضة | -150±2 درجة مئوية، 24 ساعة |
| الرطوبة | 0~90%، لا توتر للرطوبة |
| ارتفاع التشغيل (م) | الارتفاع الطاقة الكاملة تصل إلى 2000m. -2% / 100m، الارتفاع الأقصى 5000m |
| التواصل | |
| 232 روبية | نعم.. |
| شاشة LCD | |
|
حالة الشاشة
|
الإدخال والخروج الجهد، التردد، التيار الخروج، الوقت، معدل الحمل، الخ
|
|
حالة المحول
|
عادي الرئيسي، عادي العاكس، البطارية تحت الجهد والإفراط في الخروج الخ
|
| القياس | |
| الحجم W*D*H(ملم) | 484*452*176ملم |

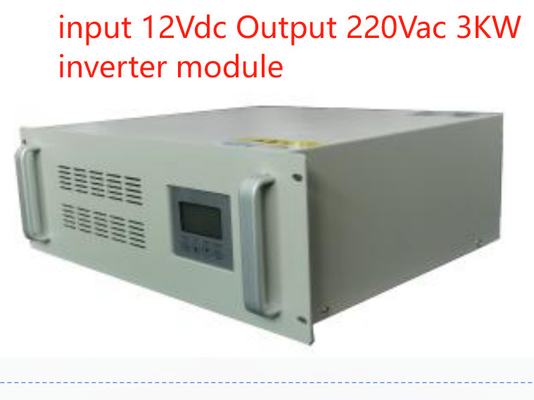

(مصمم خصيصاً ، 1KW / 2KW / 3KW ، بطارية مدخل 12Vdc مخرج 220Vac الألوان يمكن أن تكون رمادية أو سوداء)
