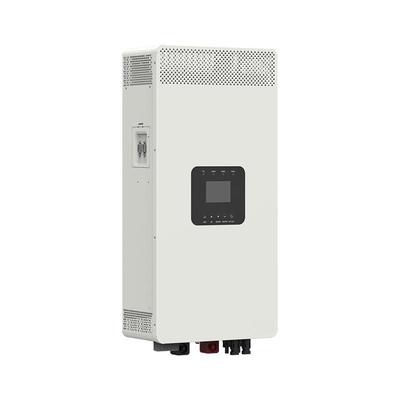

يُعد العاكس/الشاحن عالي الكفاءة HP Series 20A حلاً متعدد الاستخدامات لأنظمة الطاقة الهجينة والسكنية، وهو مصمم لتقديم أداء موثوق به في تطبيقات متنوعة. بفضل تقنية MPPT المتقدمة، فإنه يعمل على تحسين تحويل الطاقة الشمسية لزيادة كفاءة الألواح الشمسية. تدعم بعض الطرازات أيضًا مدخلات PV مزدوجة، مما يسمح باستخدام أكبر للطاقة الشمسية ومرونة في تصميم النظام.
معتمد وفقًا لمعايير IEC 62109 و IEC 62368 و EMC و ROHS، فإنه يلبي متطلبات السلامة والأداء الدولية، مما يجعله مناسبًا لمختلف الأسواق العالمية. يدعم هذا العاكس/الشاحن التكامل السلس مع مصادر طاقة متعددة، بما في ذلك الطاقة الشمسية والمرافق والمولدات، مما يتيح إدارة طاقة مرنة لتقليل الاعتماد على الشبكة.
يضمن خرج الموجة الجيبية النقية طاقة مستقرة ونظيفة للإلكترونيات الحساسة، بينما توفر شاشة LCD الكبيرة مراقبة بديهية لأداء النظام. تعمل قدرته على التشغيل المتوازي على تحسين قابلية التوسع للإعدادات الأكبر حجمًا، مما يجعله مثاليًا لكل من الأنظمة السكنية الصغيرة والأنظمة الهجينة الأكبر حجمًا.
تم تصميم هذا العاكس/الشاحن للعمل في بيئات صعبة (-20 درجة مئوية إلى +50 درجة مئوية)، وهو خيار موثوق به لحلول الطاقة الحديثة في جميع أنحاء العالم، مع توافق مصمم خصيصًا لشبكات الطاقة 110 فولت.
|
نموذج |
HP2021-AH0730P20A |
HP2041-AH0430P20A |
HP3521-AH1230P20A |
HP3541-AH0630P20A |
HP6041-AH1130P20A |
|
البطارية(تيار مستمر) |
|||||
|
نوع البطارية |
بطارية ليثيوم/بطارية حمض الرصاص |
||||
|
نطاق الجهد |
21.6-32.0VDC |
43.2-60.0VDC |
21.6-32.0VDC |
43.2-60.0VDC |
|
|
الجهد المقنن |
24VDC |
48VDC |
24VDC |
48VDC |
51.2VDC |
|
الحد الأقصى لتيار الشحن |
70 أمبير |
40 أمبير |
120 أمبير |
60 أمبير |
110 أمبير |
|
الحد الأقصى لتيار التفريغ |
103 أمبير |
52 أمبير |
180 أمبير |
90 أمبير |
140 أمبير |
|
مدخل PV(تيار مستمر) |
|||||
|
الحد الأقصى لطاقة الإدخال |
3,000 واط |
4,000 واط |
8000 واط |
||
|
الحد الأقصى لجهد الإدخال |
300 فولت |
||||
|
الحد الأقصى لتيار إدخال PV |
15 أمبير + 15 أمبير |
20 أمبير + 20 أمبير |
30 أمبير + 30 أمبير |
||
|
الحد الأقصى لتيار قصر الدائرة PV |
18 أمبير + 18 أمبير |
22 أمبير + 22 أمبير |
33 أمبير + 33 أمبير |
||
|
نطاق جهد MPPT |
65-240 فولت |
||||
|
عدد MPPTs |
2 |
||||
|
عدد السلاسل لكل MPPT |
1 |
||||
|
مدخل المنفعة |
|||||
|
طاقة الإدخال المقدرة (الشحن + التجاوز) |
3,050 واط |
5,350 واط |
8,680 واط |
||
|
الحد الأقصى لتيار الإدخال |
27.3 أمبير |
45.5 أمبير |
72.8 أمبير |
||
|
الجهد المقنن للإدخال |
110VAC/120VAC |
||||
|
نطاق جهد الإدخال |
80-140VAC |
||||
|
التردد المقنن للإدخال |
45-65 هرتز |
||||
|
خرج العاكس |
|||||
|
الطاقة المقدرة |
2,000 واط |
3,500 واط |
6,000 واط |
||
|
طاقة الخرج العابرة |
4,000 واط (3 ثوانٍ) |
7,000 واط (3 ثوانٍ) |
8,500 واط (3 ثوانٍ) |
||
|
تيار الخرج المقنن |
18.2 أمبير |
31.9 أمبير |
50.0 أمبير |
||
|
مستوى جهد الخرج |
110/120VAC±3% |
||||
|
شكل موجة جهد الخرج |
موجة جيبية نقية |
||||
|
مستوى تردد الخرج |
50 هرتز/60 هرتز±0.2% |
||||
|
THDu |
≤3% |
||||
|
عامل قدرة الحمل |
0.2-1 |
||||
|
وقت التبديل |
العاكس إلى المنفعة: 10 مللي ثانية |
||||
|
الكفاءة |
|||||
|
الحد الأقصى لكفاءة العاكس |
0.92 |
0.92 |
0.93 |
0.93 |
0.94 |
|
الحد الأقصى لكفاءة الحمل |
0.88 |
0.9 |
0.89 |
0.9 |
0.92 |
|
المعلمات البيئية |
|||||
|
درجة حرارة التشغيل |
-20 درجة مئوية إلى 50 درجة مئوية(>30 درجة مئوية تخفيض التصنيف) |
||||
|
درجة حرارة التخزين |
-25 درجة مئوية -60 درجة مئوية |
||||
|
الرطوبة النسبية |
＜95%(N.C.) |
||||
|
الارتفاع |
4,000 م(＞2,000 م تخفيض التصنيف) |
||||
|
حماية الدخول |
IP20 |
||||
|
المعلمات الميكانيكية |
|||||
|
الأبعاد (الطول × العرض × الارتفاع) (مم) |
654×291.4×163 |
679×291.4×163 |
761×361.4×179 |
||
|
حجم التركيب (الطول × العرض) (مم) |
617×200 |
642×200 |
704×200 |
||
|
حجم فتحة التركيب (الطول × العرض) (مم) |
Φ9/Φ10 |
||||
|
الوزن (كجم) |
14.6 |
16.9 |
16.5 |
20.5 |
|
|
أخرى |
|||||
|
خسارة عدم التحميل |
＜24 واط |
＜28.8 واط |
＜26.4 واط |
＜28.8 واط |
＜52.8 واط |
|
خسارة الاستعداد |
≤19.2 واط |
＜24 واط |
＜19.2 واط |
≤24 واط |
＜36 واط |
|
الاتصال بـ BMS |
RS485 |
||||
|
الاتصال بالبوابة |
RS485 |
||||
|
وظيفة موازية |
نعم، 12 وحدة في المعيار، 16 وحدة على الأكثر |
||||
|
عرض |
شاشة LCD |
||||
|
الحماية |
حماية التيار الزائد للتيار المتردد / حماية الجهد الزائد للتيار المتردد / حماية الجهد المنخفض للتيار المتردد / حماية التردد الزائد للتيار المتردد حماية التردد المنخفض للتيار المتردد / حماية الحمل الزائد للتجاوز بالتيار المتردد / حماية الجهد الزائد للبطارية |
||||
